博世力士乐30x30规格铝型材连接支架设计

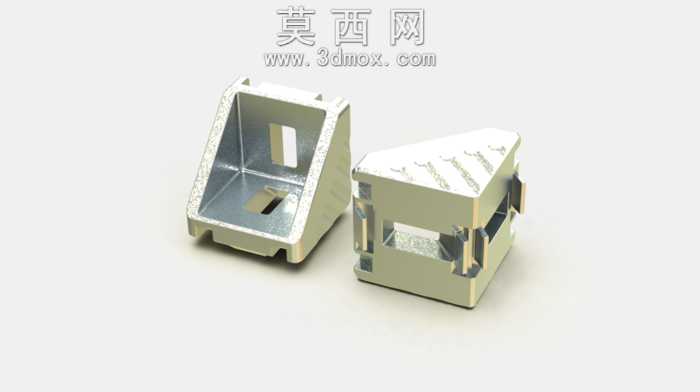

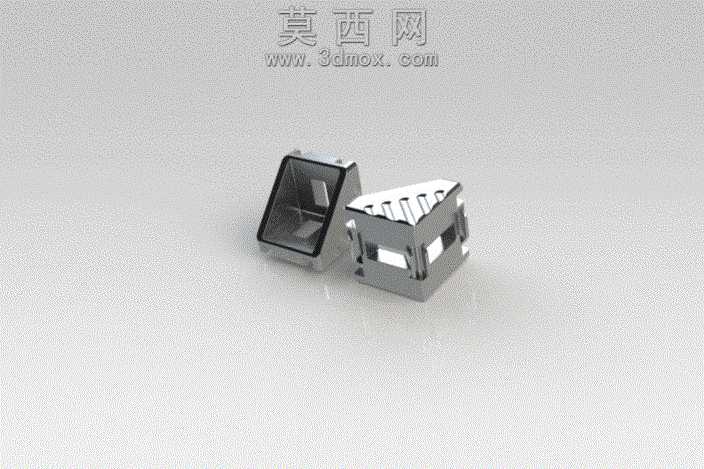

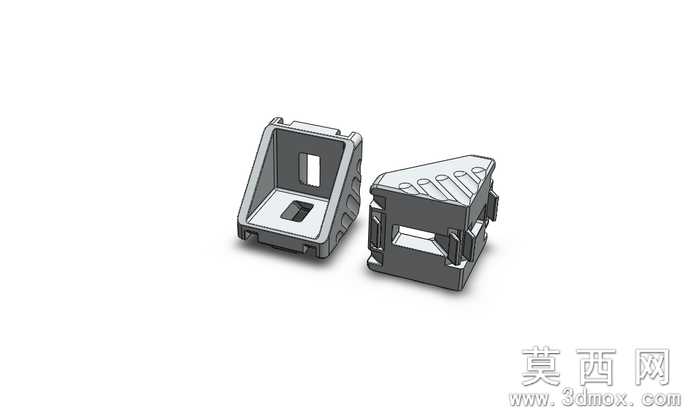

本款支架为适配博世力士乐30x30规格工业铝型材的连接支撑构件，整体采用三维参数化建模方式完成设计，建模过程中严格遵循铝型材挤压成型的工艺特性，对构件的壁厚、脱模斜度、安装卡位结构进行了精准的尺寸约束，确保模型可直接对接生产加工环节的工艺要求。模型构建阶段，先以铝型材的端面槽口尺寸为基准，绘制支架的主体轮廓草图，通过拉伸、切除等基础特征完成主体腔体的构建，针对支架与铝型材卡接的弹性卡位结构，采用精细的倒角与薄壁特征设计，还原实际五金件的卡扣弹性形变空间，同时对支架的加强筋结构做了等壁厚处理，适配铝挤压工艺的材料流动特性，避免生产过程中出现壁厚不均导致的变形问题。材质渲染阶段，为模型赋予了哑光镀锌金属材质，还原工业铝型材配件经表面氧化处理后的细腻金属质感，对腔体内部的安装定位面做了轻微的粗糙度区分，模拟实际机加工定位面的表面状态，渲染过程中采用柔和的工业产品布光方式，清晰展现支架的边角过渡、槽口结构与加强筋布局，让模型的结构细节直观呈现。结构设计上，该支架采用角撑式承力结构，主体为带加强筋的直角腔体结构，三面设置与铝型材槽口匹配的弹性卡扣，无需额外紧固件即可实现铝型材的直角快速拼接，腔体内部预留的定位槽可与铝型材的内置螺母配合，实现拼接后的锁紧固定，加强筋沿承力方向布置，在控制构件整体重量的同时大幅提升直角连接处的抗弯折、抗形变能力，适配工业框架搭建中的直角连接、承力支撑等使用场景。设计过程中充分考量了工业铝型材框架的快速装配需求，将卡扣的插拔力度、安装导向斜度做了优化，既保证装配后的连接稳定性，又能实现无工具快速拆装，同时对支架的外轮廓做了圆角钝化处理，避免框架搭建过程中尖锐边角造成的磕碰损伤，整体结构紧凑，适配30系列铝型材的模块化搭建需求，可广泛应用于工业设备机架、自动化生产线护罩、工作台框架等场景的直角连接部位。
