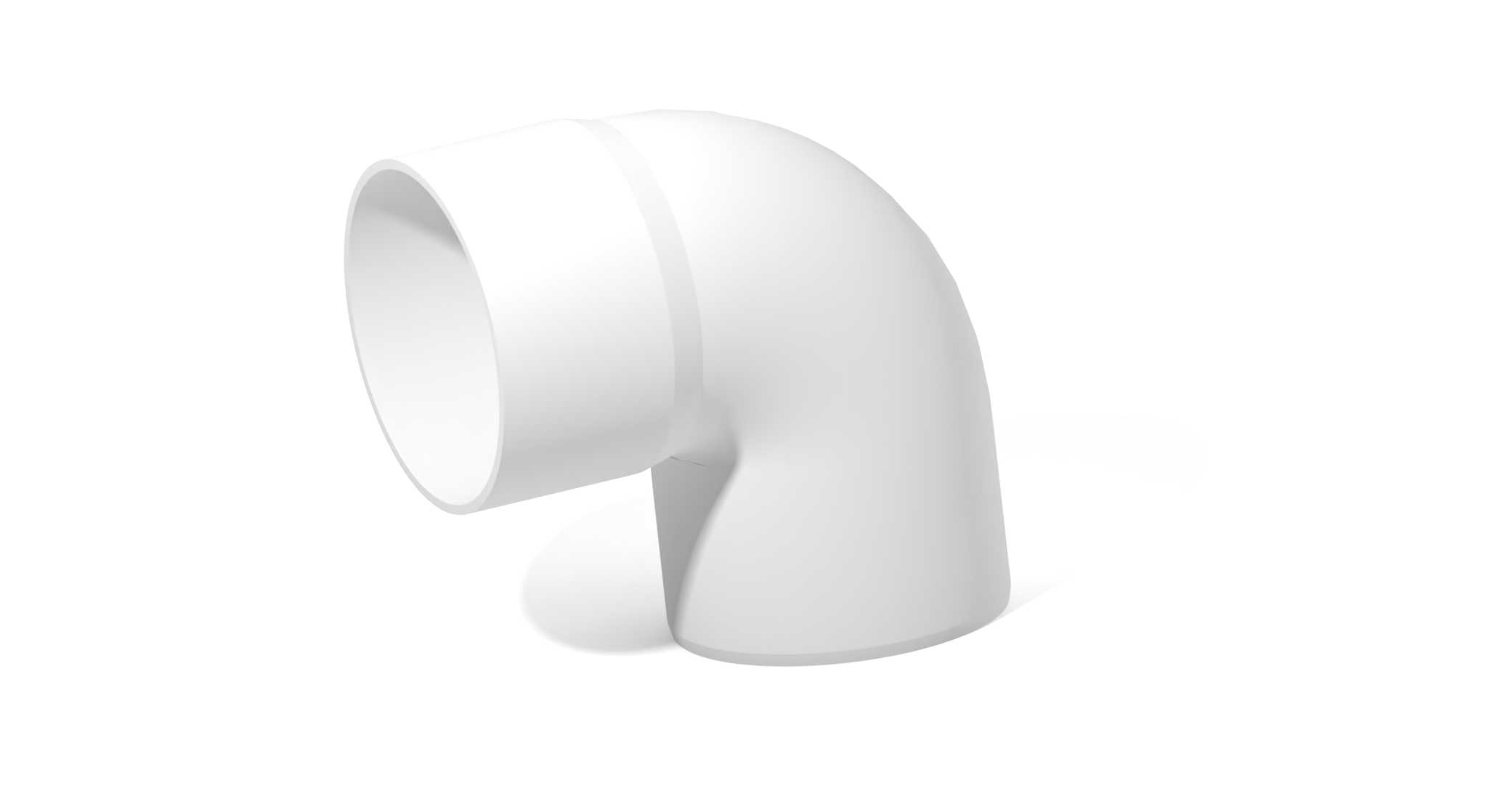

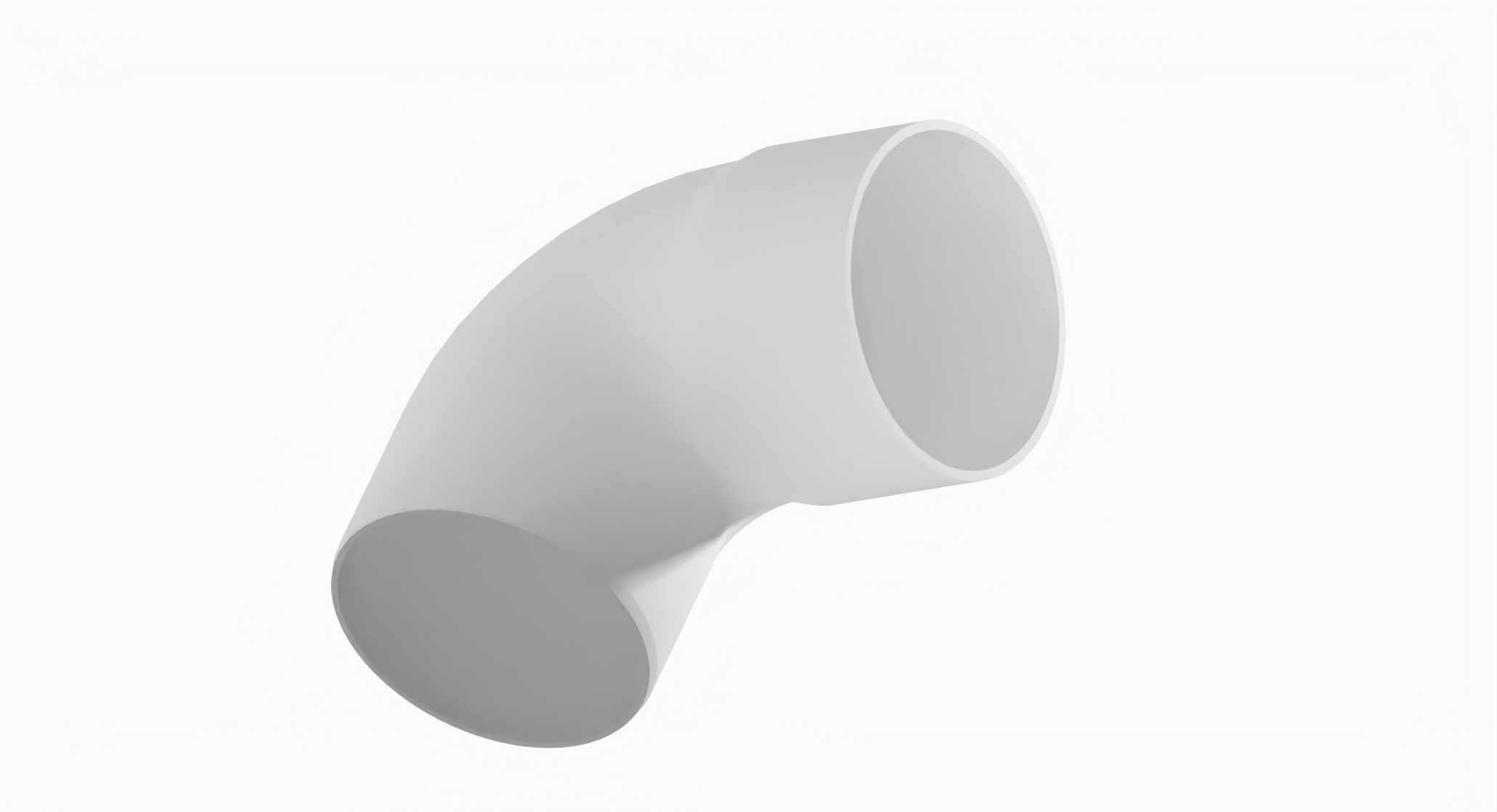

90度直角PVC排水弯头结构设计

　　在民用建筑排水、市政雨污分流、工业低压流体输送的管路布设场景里，90度PVC弯头是改变管路走向最常用的配件之一，这款公称直径100mm的直角弯头，主要适配同规格PVC-U排水管材，承担垂直管路与水平管路的转向衔接作用，在住宅厨卫排水立管接横支管、屋面雨水管转弯入地、厂区生产废水管路转角布设等场景中应用极广。从实际工程使用的角度看，这类大口径PVC弯头的设计首先要考虑流体通过的顺畅性，弯头内壁做了平滑圆弧过渡，没有直角突变的结构，能大幅降低排水过程中的水流阻力，减少杂物在转角处淤积堵塞的概率，日常使用中不容易出现管腔挂污、排水不畅的问题。

　　弯头两端的承口结构做了适配公差设计，承口内径与对应规格管材的外径配合间隙控制在合理范围，现场安装时配合专用PVC粘接剂，能保证接口的密封性能，避免管路输送带压流体或者长期排水过程中出现渗漏问题。从结构强度设计来看，弯头的转弯外侧做了壁厚加厚处理，因为流体转向时会对外侧壁产生持续的冲刷作用力，尤其是排水过程中夹杂固体杂物时，外侧壁的磨损速率远高于其他部位，加厚设计能有效提升管件的抗冲刷、抗冲击能力，延长整体使用寿命；而转弯内侧的壁厚则在满足结构强度要求的前提下做了优化，避免不必要的材料浪费，同时也能减少管件成型时的缩痕、内应力等注塑缺陷。

　　这款弯头的安装边界需要在管路设计阶段提前考量，弯头两个承口的端面到转弯中心的距离是固定值，布设管路时要预留足够的安装操作空间，尤其是在狭小的管井、吊顶内施工时，要提前核算弯头的安装尺寸，避免出现管材下料长度偏差导致的接口对位困难。另外，弯头的底部承口端面做了微小的倒角处理，现场安装时能更顺畅地将管材插入承口底部，不需要过度敲击就能达到安装深度要求，降低施工过程中管件被敲裂的风险。从建模逻辑来看，这款弯头的曲面构建采用了等径圆弧扫掠的核心思路，先确定90度转弯的中心曲率半径，这个曲率半径的取值既不能过小导致水流阻力陡增，也不能过大造成管件整体尺寸偏大占用过多安装空间，扫掠过程中严格控制截面圆的直径一致性，保证整个弯头的通径没有突变，之后再分别在两端构建承口的扩径结构，添加承口端部的定位止口，最后对所有棱角位置做圆角过渡处理，避免应力集中。

　　在实际工程选型中，这款100mm规格的90度PVC弯头通常对应DN100的排水管路，也就是日常工程中常说的4寸管，适配的管路排水能力能满足常规住宅厨卫的排水流量要求，也能用于屋面雨水排水的转角衔接，安装时要注意弯头的转弯方向要和管路走向匹配，承口插接时要保证管材插入到承口的定位止口位置，粘接前要将粘接面的油污、灰尘擦拭干净，保证粘接强度。另外，这类PVC管件的材料本身具备较好的耐腐蚀性，对于生活污水、轻度酸碱的工业废水都有不错的耐受能力，不需要额外做防腐处理，相比传统的铸铁弯头重量更轻，施工搬运的劳动强度更低，长期使用也不会出现生锈结垢的问题，维护成本更低。在管路系统的应力计算中，这类弯头位置还要考虑设置对应的管卡固定，尤其是垂直管路转向水平管路的位置，要在弯头附近设置承重管卡，避免管路内流体重量、管路自身重量长期作用在弯头接口位置，导致接口变形渗漏。建模过程中还要充分考虑注塑生产的工艺要求，所有的拔模角度都控制在合理范围，承口位置的拔模方向和开模方向保持一致，避免出现倒扣结构导致脱模困难，壁厚设计尽量保持均匀，避免注塑成型时出现冷却不均导致的翘曲变形，保证成品管件的尺寸精度能满足现场安装的互换性要求，不需要现场额外打磨修配就能直接和同规格管材对接。
