户外便携折叠木质钓鱼桌椅套装

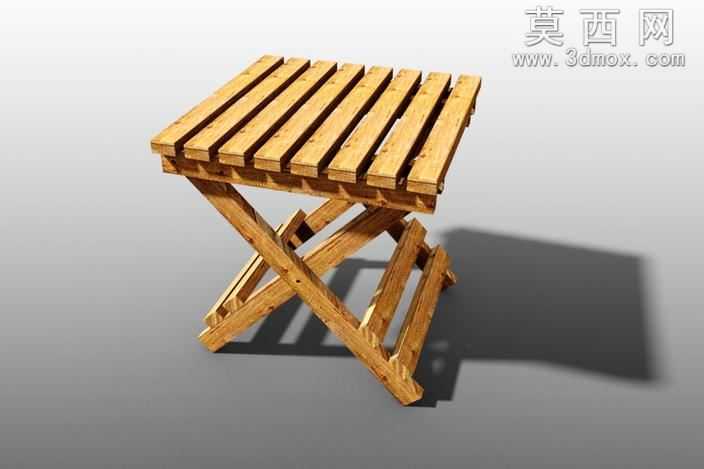

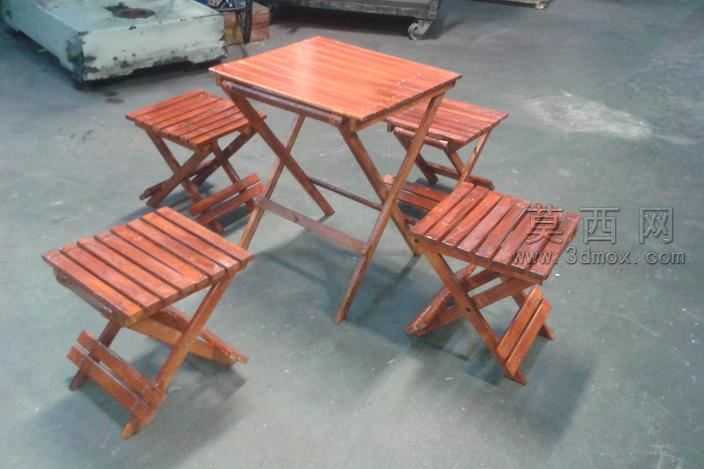

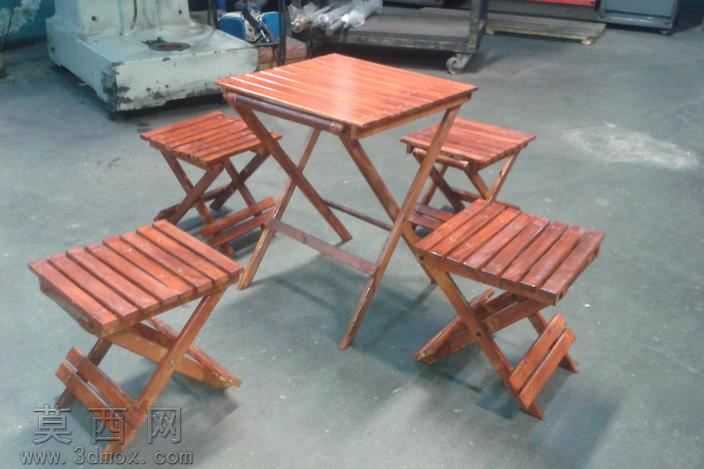

本套户外折叠钓鱼桌椅采用SolidWorks进行全参数化三维建模，整体围绕户外垂钓场景的便携性、实用性需求展开设计。建模过程中首先对折叠结构的运动逻辑进行梳理，确定桌体与四个配套凳体均采用X型交叉折叠支架作为核心支撑结构，通过同轴心配合、限位配合完成折叠运动的仿真验证，确保展开后结构稳定无晃动，折叠后整体厚度控制在15厘米以内，可轻松放入车辆后备箱或垂钓装备包中。材质渲染阶段，针对实木部件采用红棕色胡桃木纹理材质，调整材质的粗糙度、反射率参数还原实木家具的哑光质感，对支架连接部位的金属合页、转轴部件赋予磨砂金属材质，还原金属连接件的耐磨质感，同时对接触地面的支脚末端添加防滑橡胶材质细节，提升模型的真实度。结构设计上，桌面采用多根实木条平行排布的结构，相邻木条间预留2毫米伸缩缝隙，避免户外温湿度变化导致木材膨胀变形，凳面采用与桌面一致的木条排布结构，保证坐感透气舒适；X型支架的交叉转动部位采用隐藏式销轴连接，既保证转动顺畅，又避免突出的连接件勾挂衣物或垂钓装备。设计思路充分考虑垂钓场景的使用需求，整套桌椅展开后桌面高度适配坐姿操作需求，四个凳子可完全收纳至桌体下方的空隙中，无需额外占用收纳空间，整体无尖锐突出棱角，所有边角均做圆弧倒边处理，避免使用过程中磕碰划伤。建模过程中对所有零件进行干涉检查，确保折叠、展开全行程中无零件碰撞干涉，装配体层级清晰，单个零件可单独导出用于生产加工的工程图纸，模型同时保留了完整的特征参数，可根据实际使用需求调整桌凳尺寸、木材厚度等参数，适配不同的承重需求与使用场景。
