新电动自行车金属安装固定支架结构设计

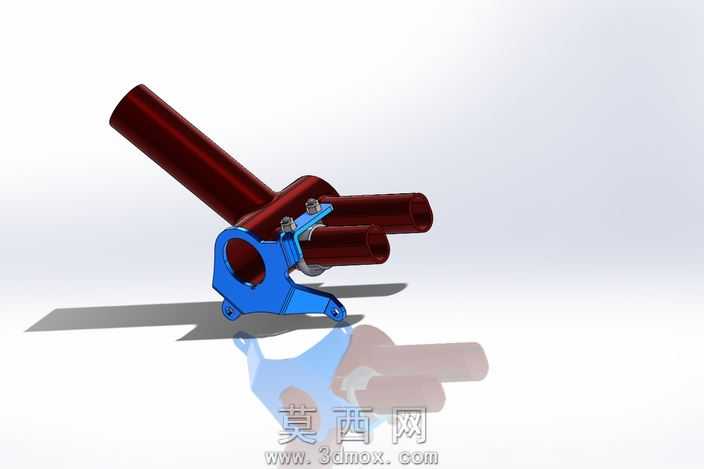

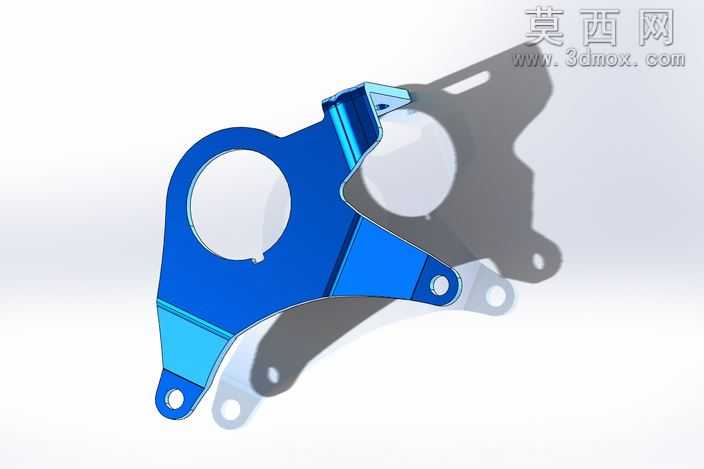

本作品为新电动自行车配套的金属安装固定支架三维建模作品，建模过程依托主流三维机械设计软件完成，全程遵循机械结构设计的合理性与生产加工可行性原则开展。首先在建模前期，针对电动自行车车架的安装点位尺寸、配套部件的固定需求进行了参数梳理，确定支架的整体轮廓边界与各安装孔位的相对位置，确保后续装配时能够与车架、待固定部件实现精准对位，避免出现安装干涉问题。建模阶段采用实体建模与特征建模结合的方式，先绘制支架的主体轮廓草图，通过拉伸、切除等基础特征构建出支架的基础形态，再针对各安装孔位进行精准定位，按照标准紧固件的尺寸参数设置通孔直径，同时在支架的弯折连接处做了合理的圆角过渡处理，既能够消除应力集中隐患，提升构件的结构强度，也符合金属冲压加工的工艺要求，避免加工过程中出现开裂问题。材质设置上，针对该支架的金属材质属性，赋予了蓝色金属烤漆的外观材质，调整材质的反光度、粗糙度参数，还原金属烤漆件的真实质感，同时对支架的安装贴合面做了哑光金属材质区分，清晰展现构件的不同功能区域。渲染阶段采用工作室环境光模式，调整光源角度与阴影参数，让支架的结构轮廓、弯折角度、孔位分布都能够清晰呈现，通过光影效果突出支架的立体形态与结构细节，直观展现各部分的连接关系与厚度参数。结构设计上，该支架采用多弯折的一体化结构设计，设置了多个不同方向的安装固定点位，既能够实现与自行车车架的稳固连接，也可为待安装的配套部件提供可靠的支撑固定，整体结构在保证结构强度的前提下尽可能做了轻量化处理，去除了非必要的冗余材料，在满足承重需求的同时降低构件自重，适配电动自行车的轻量化设计需求。设计过程中反复校验了各安装面的平面度、孔位的同轴度参数，确保支架安装后不会出现部件偏移、固定不稳的问题，同时兼顾了构件的外观协调性，让支架安装后能够与电动自行车的整体外观风格相匹配，不会出现突兀的视觉效果。
