五轴加工驱动曲线演示金属构件

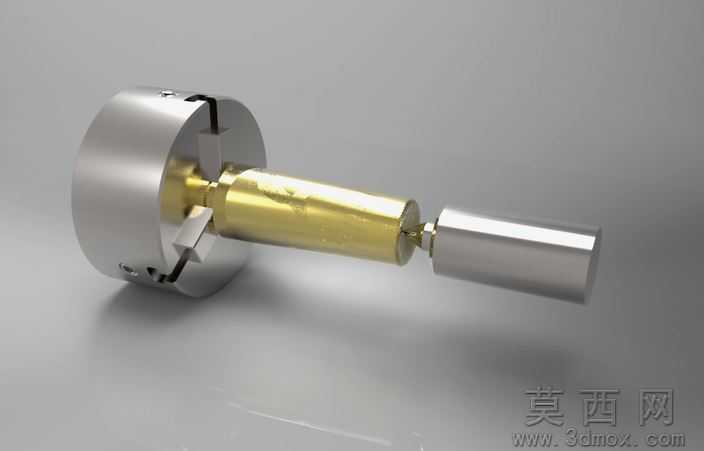

该作品为用于展示五轴加工驱动曲线应用效果的金属构件三维模型，建模阶段围绕五轴加工的工艺特性展开结构设计，整体构件分为三个核心功能段：左侧为带定位卡槽的圆盘装夹基座，中段为锥度过渡的连接轴段，右侧为圆柱成型加工段，各段衔接处做了适配五轴联动走刀的圆角过渡处理，避免加工过程中出现刀具干涉问题。建模过程中严格遵循机械加工的尺寸公差逻辑，对基座上的装夹卡槽做了对称度约束，锥段的锥度参数匹配实际五轴加工的摆角范围，确保模型可直接导入加工编程软件生成刀路。材质渲染阶段区分了不同构件的加工工艺属性，左侧装夹基座与右侧圆柱段采用亮面不锈钢材质，还原经磨削加工后的金属高光质感，表面添加细微的磨削纹理提升真实度，中段锥轴采用黄铜材质，调整金属粗糙度参数呈现出经车削加工后的半哑光金属色泽，不同材质的区分清晰展现了构件的装配层级与加工工序差异。结构设计上重点突出驱动曲线在五轴加工中的应用逻辑，构件的外轮廓曲面完全由预设的驱动曲线放样生成，各曲面之间的曲率连续，能够充分展现五轴联动加工相较于传统三轴加工的优势，可实现无接刀痕的连续曲面加工。设计思路围绕五轴加工的教学演示需求展开，简化了非核心的冗余结构，将视觉重点集中在驱动曲线生成的加工曲面上，让观看者能够直观理解驱动曲线如何引导刀具完成多轴联动走刀，模型的结构比例经过反复调整，既符合实际机械构件的装夹逻辑，又能最大化展现五轴加工的曲面成型效果，渲染阶段采用柔光侧打光的方式，突出金属表面的光影变化，清晰呈现曲面的流畅度与加工质感，整体模型兼具工艺演示价值与结构参考意义。
