普通辐条式自行车行走轮结构设计

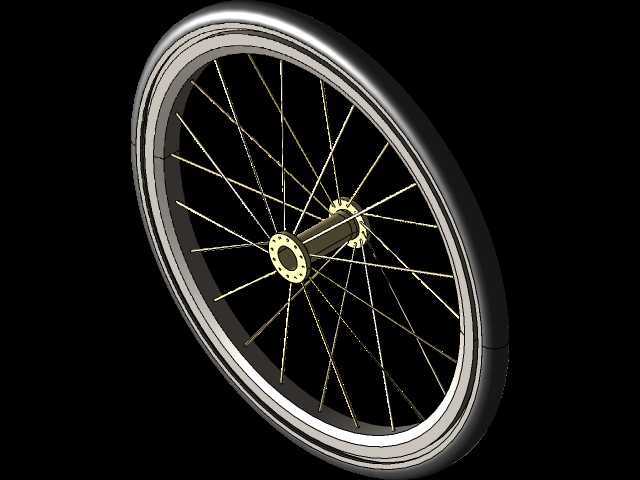

　　日常通勤类自行车的行走轮作为直接接触地面的承载部件，其结构合理性直接决定骑行过程的滚动阻力、承载能力与抗冲击表现，在民用代步、短途出行、公共租赁自行车等场景中，辐条式车轮始终是应用占比最高的结构形式，相较于一体轮结构，其维修便利性、径向缓冲能力与制造成本优势更适配大规模民用场景。该轮组采用经典的中心花鼓-放射辐条-金属轮圈-充气外胎的分层承载结构，花鼓作为轮组的旋转核心，内部预留标准轴承安装位，中心通孔适配常规自行车快拆轴或实心轴的安装尺寸，两端法兰盘均匀分布辐条安装孔，孔位的角度与节圆直径经过匹配计算，保证每根辐条的受力方向沿轮组径向均匀分散，避免局部应力集中导致的辐条断裂问题。

　　辐条采用等直径金属线材结构，两端分别通过辐条帽与花鼓法兰、轮圈内壁连接，安装时可通过调整辐条帽的旋入深度调整单根辐条的张紧力，最终实现轮圈的径向跳动与端面跳动控制在合理公差范围内，保证骑行过程中轮组旋转平稳无偏摆，辐条的交叉排布形式既可以传递骑行时的驱动扭矩，也能缓冲路面颠簸带来的径向冲击，避免刚性结构直接受力出现变形。轮圈采用冷拉铝合金型材辊压成型的双层结构，截面为带加强筋的空腔形式，在保证整体结构刚度的前提下尽可能降低自重，轮圈外侧的胎座尺寸适配常规民用自行车的充气外胎，胎座边缘的凸台结构可以保证外胎充气后卡紧到位，避免骑行过程中出现轮胎脱圈的风险，轮圈侧壁预留的辐条孔位置带有沉台结构，辐条帽安装后不会突出轮圈内壁，避免磨损内胎造成漏气问题。

　　安装边界方面，该轮组的花鼓开档尺寸适配常规民用自行车前叉或后叉的安装间距，轮组整体外径对应常规26寸民用自行车的轮径规格，安装时无需额外修改车架或前叉结构即可直接替换，轮组中心的旋转轴与车架安装位同轴度公差控制在合理范围，避免安装后出现轮组偏磨、刹车蹭圈等问题。从设计逻辑上看，该轮组没有采用复杂的一体化结构，而是优先考虑民用场景下的维护便利性，单根辐条出现断裂时无需更换整个轮组，仅需替换对应辐条重新调整张紧力即可恢复使用，充气外胎的结构可以过滤大部分路面细碎颠簸，相较于实心胎结构骑行舒适度更高，更适合城市铺装路面的日常通勤使用。

　　结构受力层面，垂直方向的载荷通过轮圈传递到均匀分布的辐条上，最终汇聚到中心花鼓再传递到车架，这种分散受力的结构可以让轮组承受远超自身重量的载荷，即使经过路面坑洼产生瞬时冲击，辐条的微小弹性形变也能吸收部分冲击能量，避免轮圈出现永久性变形。轮组的旋转精度控制上，所有辐条的张紧力偏差控制在合理区间，避免张紧力不均导致的轮圈长期使用后出现失圆问题，花鼓内部的轴承安装位采用过盈配合设计，保证轴承安装后无旷量，长期旋转不会出现松旷异响。针对日常使用场景的需求，轮圈表面做了阳极氧化处理，提升耐锈蚀能力，即使在雨天骑行接触泥水也不易出现腐蚀问题，辐条表面采用镀锌处理，避免长期使用后生锈导致的强度下降，外胎采用耐磨橡胶配方，胎面的浅花纹设计既可以保证铺装路面的抓地力，也能降低滚动阻力提升骑行效率。
