NW40-M65内螺纹连接耦合螺母结构设计

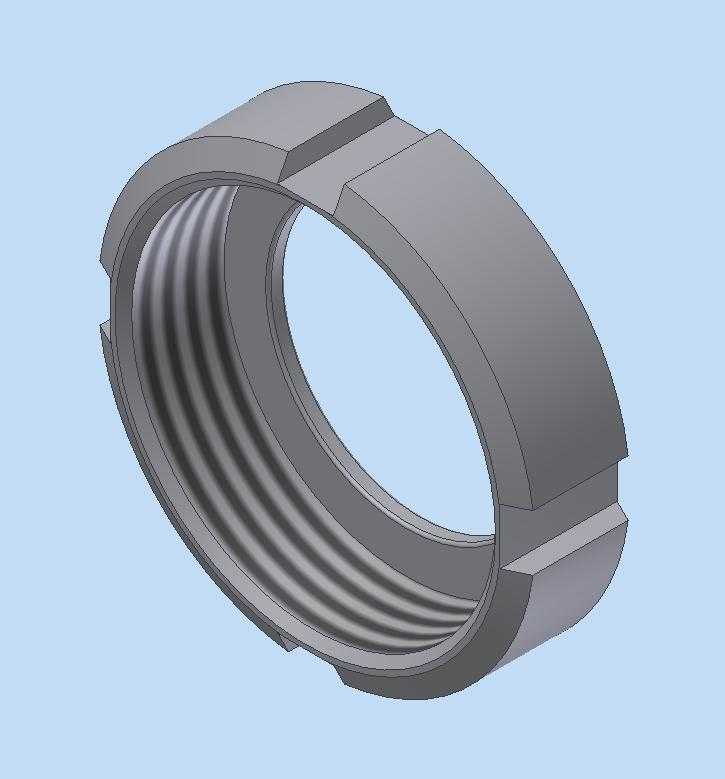

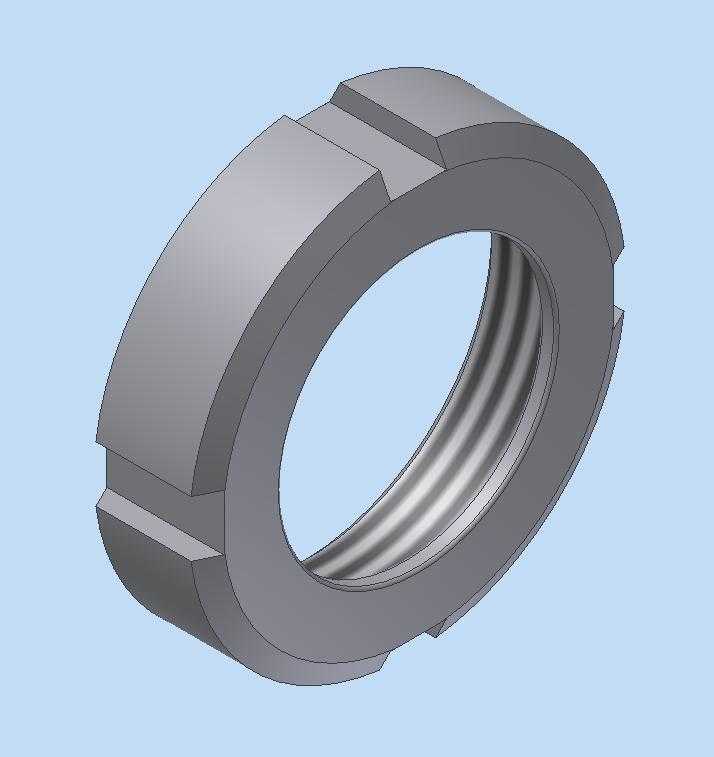

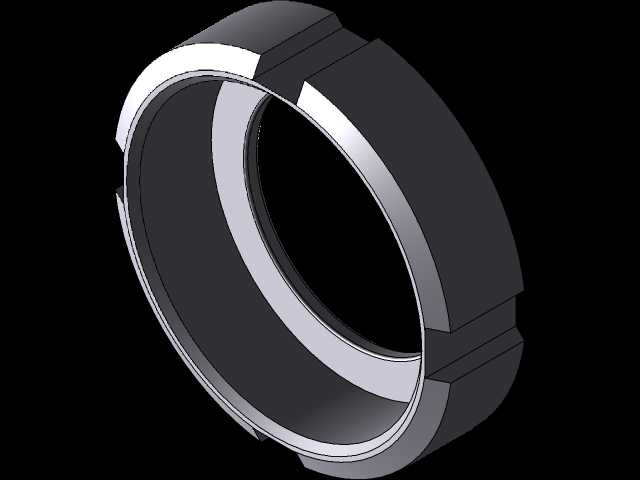

　　在真空管路、流体输送系统以及需要实现同轴部件快速对接的工业场景中，这类带内螺纹的耦合连接螺母是十分常见的紧固件，很多刚入行的结构设计师容易忽略这类小零件的细节设计，往往直接调用标准件库的通用模型，等到实际装配时才发现对接间隙、螺纹咬合长度、外部防滑结构的设计偏差直接影响整套管路的密封性能与装拆效率。这款NW40-M65规格的连接螺母，核心作用是实现两个带外螺纹接头的同轴锁紧对接，在真空系统应用中，它需要配合密封圈完成端面密封，因此内螺纹的加工公差、端面的平面度要求都比普通连接螺母更严格，设计时特意将内螺纹的有效咬合长度设置为18mm，既保证足够的螺纹连接强度，避免管路受振动时出现螺纹滑牙松脱，也不会因为螺纹过长导致装拆时旋转圈数过多，提升现场维护的效率。从结构设计逻辑来看，螺母外侧设计了四个对称分布的平面卡位，这个结构并不是随意添加的，实际现场安装时，工人可以用标准开口扳手卡在这几个平面上施加扭矩，相比全圆弧外形的螺母，不需要使用管钳咬合外壁，不会破坏螺母表面的防腐镀层，也能更精准地控制锁紧扭矩，避免扭矩过大导致螺纹变形或者密封圈被过度挤压失效。螺母的内壁靠近两端的位置做了0.5mm的倒角导向，在对接接头时，外螺纹可以顺着倒角顺利旋入，不会出现螺纹错牙的情况，尤其是在高空或者狭窄空间内进行管路安装时，这个导向结构能大幅降低对位难度，减少安装工时。

　　很多人在建模这类螺母时会忽略内壁的退刀槽设计，这款模型在螺纹末端预留了2mm宽的退刀槽，既符合机械加工的工艺要求，让车削螺纹时刀具可以顺利退出，也能让对接接头的端面完全贴合到螺母内部的密封定位面，不会因为螺纹末端的余高导致两个接头之间出现间隙，影响密封效果。从安装边界尺寸来看，这款螺母的最大外径为75mm，安装时需要在接头周围预留至少80mm的操作空间，方便扳手转动，螺母的总宽度为22mm，对接完成后两个接头的总插入深度不会超过20mm，不会过多占用管路的轴向安装空间，适合在布局紧凑的真空设备、液压试验台、流体输送管线中使用。

　　在实际选型应用中，这类耦合螺母常被用在半导体真空设备的气路连接、实验室分析仪器的管路对接、中小型液压系统的油路连接场景，相比法兰连接，它的装拆速度更快，不需要逐个拧紧法兰螺栓，在需要频繁拆装维护的管路节点上，这种连接结构的优势十分明显。设计时还特意将螺母的棱角位置做了R1的圆角处理，避免安装过程中尖锐的边角划伤操作人员，也减少零件在周转过程中因为磕碰导致的边角变形，影响装配精度。从材质适配的角度来说，这个结构模型可以根据使用场景的不同，匹配不锈钢、铝合金、黄铜等不同材质的加工要求，如果是用于腐蚀性流体输送场景，只需要调整螺纹公差和表面处理要求，不需要改动整体结构，具备很强的场景适配性。

　　很多新手设计师在做管路系统设计时，往往只关注泵阀、仪表这类核心部件的选型，忽略连接螺母这类小零件的结构合理性，实际上整套系统的泄漏率、维护效率，往往就是由这些小零件的设计细节决定的，比如如果螺母的防滑卡位设计得太窄，扳手卡合时容易打滑，不仅拧不紧，还可能磨圆螺母的边角导致零件报废；如果螺纹咬合长度设计得太短，系统带压工作时很容易出现螺母脱开的安全隐患；如果没有设计导向倒角，现场安装时很容易因为对位不准把螺纹拧坏，导致整个接头报废。这款耦合螺母的结构设计，完全是从实际装配和使用场景出发，每一处结构细节都对应着实际应用中的痛点，没有多余的装饰性结构，所有的外形特征都服务于安装、密封、强度这三个核心需求，建模时严格按照机械加工的工艺要求做了倒角、退刀槽等细节处理，不管是用于设备的整机装配仿真，还是直接导出工程图用于加工，都能满足实际工程使用的要求，不会出现模型结构不符合加工工艺、无法实际生产的问题。
