4.5英寸重型合页铰链结构设计方案

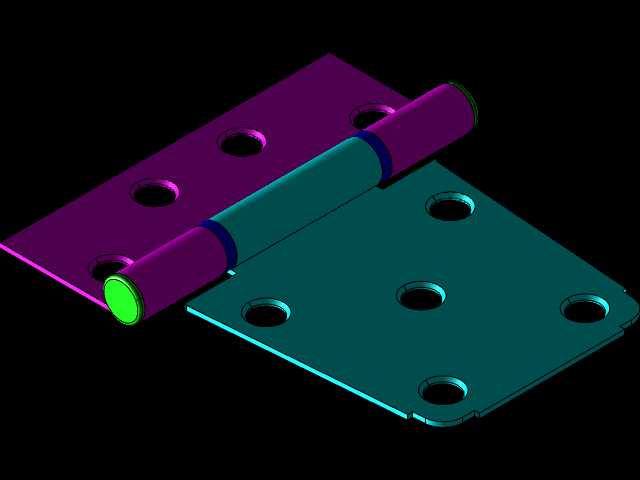

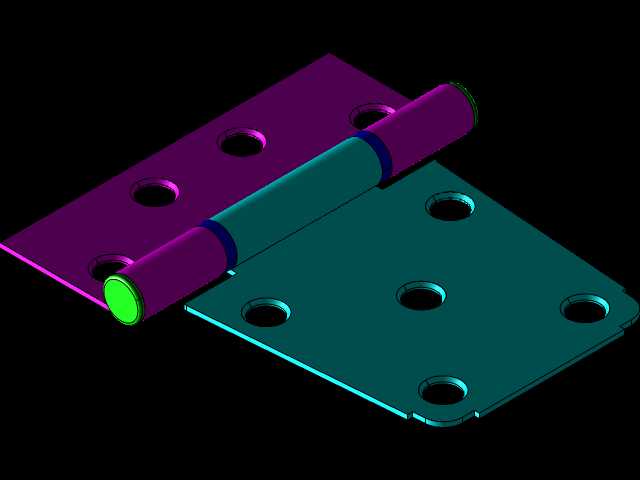

　　从安装边界来看，该铰链的两块铰板均采用平直钢板冲压成型工艺，每块铰板上均匀布置三个沉头安装孔，孔位间距经过严格匹配，既适配常规工业柜体的门框安装孔位标准，也能通过六个安装点的均匀受力，分散门体启闭过程中产生的剪切力与弯矩，避免局部应力集中导致的连接失效。铰板的边缘做了小圆角钝化处理，既可以消除安装过程中的锐边割手风险，也能减少门体启闭时铰板与门框、门板之间的干涉剐蹭，在最大开启角度下两块铰板的转动间隙控制在0.2mm以内，既不会出现晃动旷量，也不会因为间隙过小导致转动卡滞。在工业柜体、重型设备防护门、大型仓储箱门的铰接连接场景中，普通薄型合页往往难以承受大尺寸门板的长期启闭载荷，容易出现销轴变形、铰板翘曲、连接孔位滑牙等失效问题，这类场景下需要承载能力更强的重型铰接组件来实现门体与安装基体的可靠连接。本次设计的4.5英寸规格重型铰链，正是针对这类高载荷铰接需求开发的结构件，整体由两块对称布置的铰链板、一根贯穿式铰链销以及配套的耐磨衬套三个核心部分组成，各部件的结构设计完全围绕重载工况下的长期使用可靠性展开。

　　铰链销作为整个组件的核心受力部件，采用贯穿式装配结构，销体与两块铰板的连接位置分别加装了耐磨衬套，衬套采用低摩擦系数的耐磨材质，能够将销轴与铰板之间的滑动摩擦转化为衬套与销体之间的摩擦，大幅降低启闭过程中的转动阻力，同时减少金属部件之间的直接磨损，延长铰链的整体使用寿命。销轴的两端做了限位结构，能够防止长期使用过程中销轴出现轴向窜动，避免衬套脱出、铰板分离的故障。在实际选型应用中，这类重型铰链通常用于厚度在50mm以上的钢制防护门、工业设备检修门、重型仓储柜门的连接，单组铰链的额定静载荷能够满足大尺寸金属门的承重需求，多组配合使用时可以承载更高重量的门体结构。

　　设计过程中充分考虑了现场安装的容错空间，安装孔采用标准沉头设计，适配常用的内六角沉头螺钉，装配时螺钉头可以完全沉入铰板平面内，不会突出表面影响门体的闭合平整度。铰板的板面平整度控制在0.1mm以内，安装后能够与门板、门框表面完全贴合，不会出现局部翘起导致的受力不均问题。从转动特性来看，该铰链的转动角度范围可以覆盖常规门体0到180度的开启需求，在整个转动行程中，两块铰板的运动轨迹经过仿真验证，不会与常见的门框密封胶条、门板加强筋产生结构干涉，设计人员在进行柜体或设备门体设计时，只需要按照给定的安装孔位坐标预留安装位置，不需要额外调整周边结构的避让空间，能够大幅缩短门体结构的设计周期。不同于民用家装场景的轻型合页，这类工业重型铰链在设计时没有多余的装饰性结构，所有的结构特征都服务于承载能力与装配可靠性，铰板的厚度经过载荷校核，在满载荷启闭10000次的疲劳测试工况下，不会出现明显的塑性变形，衬套的磨损量也控制在允许范围内，能够满足工业场景下长期免维护的使用需求。在三维建模过程中，各部件的配合公差严格按照机械设计标准设定，销轴与衬套之间采用间隙配合，衬套与铰板的安装孔之间采用过盈配合，既保证转动的顺畅性，也能防止衬套在使用过程中出现转动移位。

　　模型的各特征参数完全对应实际加工工艺要求，没有无法落地的理想化结构，冲压成型的铰板折弯半径、销轴的端部倒角、沉头孔的锥度等细节都符合常规五金加工的工艺标准，能够直接用于后续的加工工艺编制与样机试制。对于结构设计人员来说，这类标准化的重型铰链模型可以直接导入到整机或柜体的装配模型中，用于验证门体的运动干涉情况、校核安装位置的合理性，不需要从零开始绘制铰链结构，能够有效提升整体的设计效率。在设备维护场景中，这类通用规格的重型铰链也具备很好的互换性，出现磨损故障时可以直接替换同规格产品，不需要对原有安装孔位进行二次加工，降低现场维护的成本与工作量。
