工业卷材重型分层存储承载架结构

　　在金属卷材、线缆线圈类生产加工车间的仓储流转环节，这类重型存储架的应用场景十分明确，主要针对大重量、大卷径的盘状物料做垂直分层存放，解决传统平面堆放占用场地大、物料易磕碰、取料周转效率低的实际问题。不同于常规轻型仓储货架，该结构针对盘状卷材的形态做了专属适配，没有采用通用的平板层板设计，而是通过柔性皮带构件作为每一层的承载接触面，避免硬质层板与卷材外圈的硬接触，减少金属带材、线缆外层的挤压损伤，同时皮带的弧形自然下垂形态能更好贴合卷材外圆周面，受力分布更均匀，不会出现局部应力集中导致的卷材变形问题。

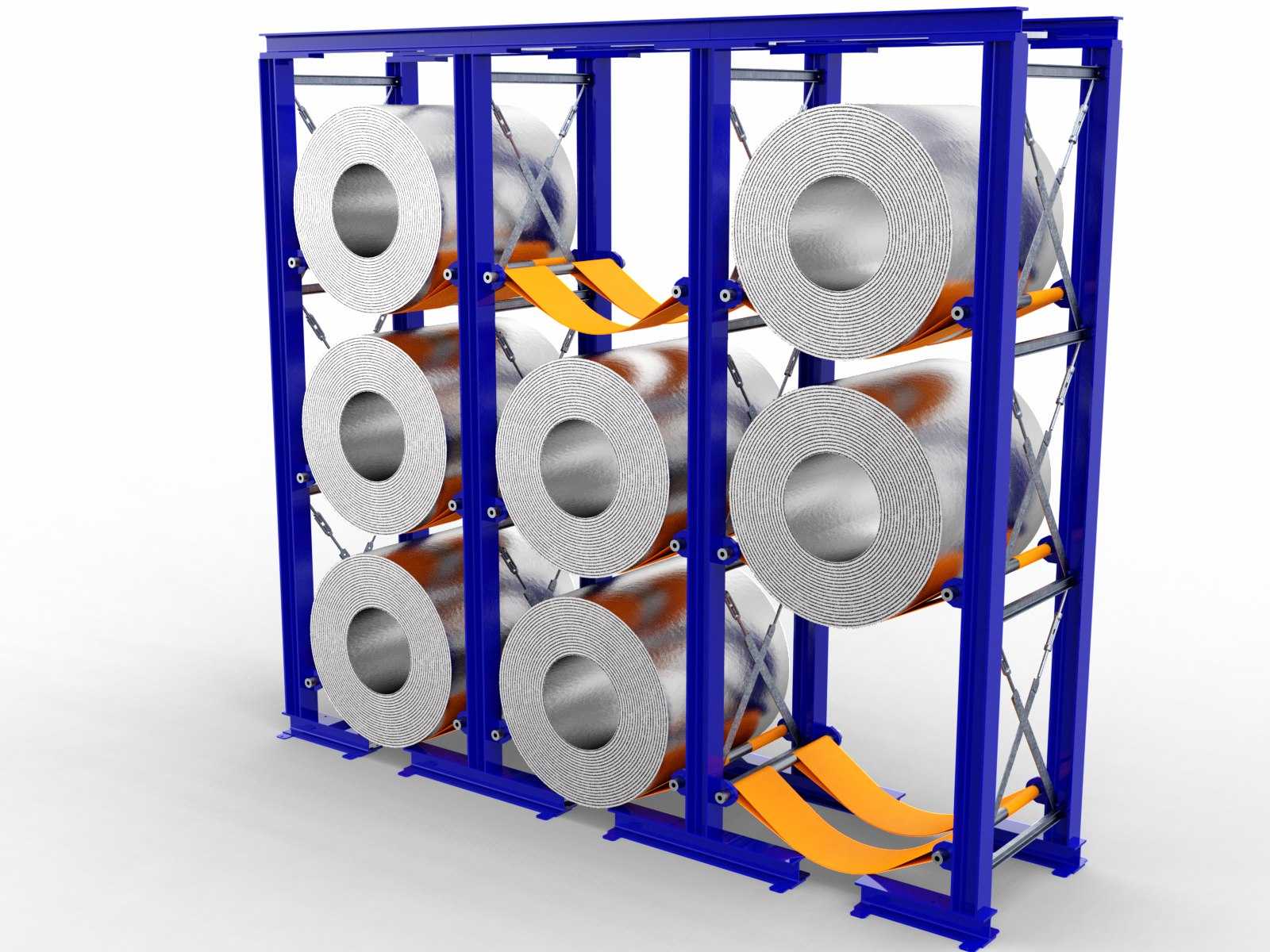

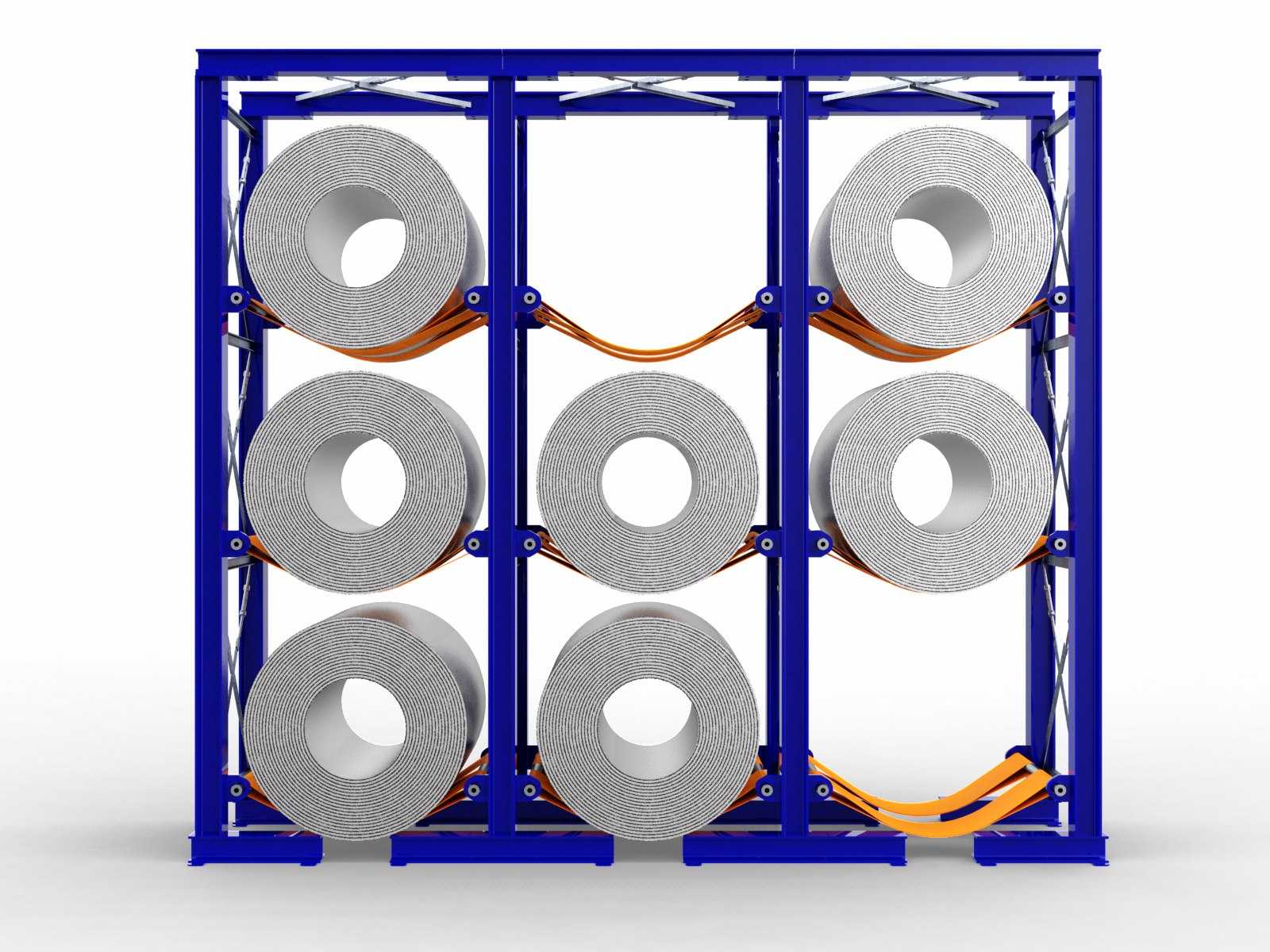

　　从结构设计逻辑来看，整体框架采用模块化立柱拼接形式，三列竖向排布的存储位，每列设置三层承载空间，单组架体可容纳八卷大重量卷材，立柱与横梁之间采用螺栓紧固的可拆卸连接方式，既保证整体结构的刚性，也方便根据实际存储卷材的卷径、重量调整层间距，适配不同规格的盘状物料存储需求。每一层的皮带承载组件两端通过铰接结构与两侧的连接支架固定，支架与立柱之间设置可调节的锁紧机构，当需要调整层高时，松开锁紧件即可沿立柱的预设孔位上下移动，调整到位后锁紧即可完成固定，无需对框架主体做切割焊接改动，现场安装调整的灵活性很强。

　　考虑到车间内卷材的周转通常配合叉车完成，架体底部预留了足够的叉车作业空间，底层承载位的高度设置符合叉车货叉的最低起升高度要求，上层存储位的间距也预留了叉车作业时的安全操作余量，避免取放料时货叉碰撞架体结构。架体的侧向设置了交叉斜撑构件，用于强化整体框架的抗侧向载荷能力，因为卷材在取放过程中会产生侧向的冲击力，尤其是大重量卷材对位放置时的碰撞载荷，斜撑结构能将侧向力快速传导至整体框架，避免立柱出现局部变形，提升架体的整体稳定性与使用寿命。

　　皮带承载构件选用高耐磨、高抗拉强度的工业重型皮带材质，单条皮带的额定载荷匹配单卷卷材的最大重量，皮带两端的铰接点做了耐磨衬套处理，减少长期载荷下的铰接磨损，避免出现皮带下垂量过大导致卷材滚落的风险。每列存储位的两侧设置了侧向限位结构，防止卷材在存储过程中出现轴向窜动，尤其是车间地面有振动、或者周边设备作业产生震动时，限位结构能保证卷材始终处于皮带承载的中心位置，不会出现偏移滑落的安全隐患。

　　从安装边界尺寸来看，单组架体的整体宽度适配三卷标准大卷径卷材的并排摆放需求，深度方向匹配卷材的轴向宽度，整体高度控制在常规车间室内作业的安全高度范围内，不会影响车间顶部的照明、消防管线布置，同时多组架体可以并排拼接扩展，根据车间的实际仓储面积灵活调整存储规模，拼接位置通过共用立柱的方式减少材料浪费，也能保证拼接后整体结构的一致性。架体的底部设置了可调式地脚，可根据车间地面的实际平整度调整架体水平度，避免因地面不平导致架体受力不均，出现局部载荷过大的问题，地脚与地面之间可加装膨胀螺栓固定，进一步提升架体的抗倾覆能力，满足大重量物料存储的安全规范要求。

　　在实际使用场景中，这类存储架除了用于金属卷材、线缆线圈的存储，也可适配其他大重量盘状物料的垂直存放，比如纸卷、化纤卷等，只要调整对应层间距与皮带的张紧度即可适配不同物料的存储需求。皮带的张紧度可通过两端铰接点的调节螺栓进行调整，针对不同重量的卷材，调整合适的皮带下垂量，既能保证对卷材的贴合包裹效果，也能避免皮带长期处于过张紧状态导致的疲劳损耗。架体的表面采用重型喷塑处理，具备良好的耐磨、防锈性能，适应车间内多粉尘、偶尔有切削液滴落的复杂作业环境，长期使用也不会出现表面锈蚀脱落的问题，减少后期维护成本。

　　不同于传统的悬臂式卷材货架，这种皮带承载的结构不需要悬臂构件从侧面插入卷材内孔，对于没有内孔支撑、或者内孔强度不足的软质卷材也能实现稳定存储，适用的物料范围更广，同时取放料时不需要精准对位卷材内孔，叉车作业的容错率更高，能有效提升物料周转的作业效率，降低操作人员的对位难度。每一层的承载位没有额外的侧向突出构件，叉车可以从正面直接完成卷材的取放作业，不需要预留侧向的作业空间，能进一步提升仓储空间的利用率，在相同的车间面积下实现更高的存储容量。
