适配克雷斯AMB的43mm主轴安装固定座

　　在数控雕刻、小型铣削加工以及非标自动化主轴配套场景中，主轴安装座是连接动力主轴与设备机架的核心受力部件，其结构合理性直接决定主轴运行的稳定性、加工精度保持性以及长期使用的可靠性。这款适配43mm直径主轴的安装座，针对克雷斯、AMB系列同规格主轴的安装需求设计，在结构上充分考虑了现场安装的便捷性、夹持的可靠性以及加工场景下的受力特性。

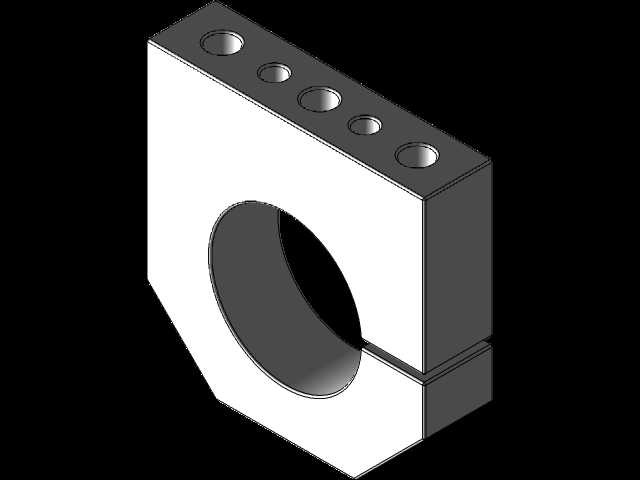

　　从结构设计逻辑来看，该安装座采用开口抱夹式的经典结构，主体为带中心通孔的块状结构，中心通孔直径匹配43mm主轴外径，通孔一侧开设贯通的收缩缝，通过顶部排布的锁紧螺钉孔施加预紧力，即可实现对主轴的抱紧固定，这种结构无需对主轴本身做额外加工，依靠抱紧面的静摩擦力实现主轴的周向与轴向固定，安装时可灵活调整主轴的伸出长度，适配不同加工深度的作业需求。安装座的主体外形并非规则矩形，靠近底部的位置做了切边处理，这种设计一方面可以减少安装座本身的占用空间，避免与设备上的其他运动部件、防护结构产生干涉，另一方面也能在保证结构强度的前提下，降低零件自重，减少对设备Z轴滑台的负载，尤其适合小型桌面级雕刻机、轻型铣削设备这类对运动部件重量较为敏感的场景。

　　顶部的五个螺钉安装孔采用大小间隔排布的设计，不同孔径对应不同规格的锁紧螺钉，可根据实际使用场景的负载大小选择合适的锁紧组合：轻载高速雕刻场景下可使用小规格螺钉实现均匀抱紧，避免夹持力过大导致主轴外壳变形影响轴承精度；重载铣削场景下则可搭配大规格螺钉提供足够的抱紧力，防止主轴在切削反作用力下出现打滑、移位的问题。安装座的安装贴合面经过平面度管控，与设备滑台或安装板贴合时可保证足够的接触面积，避免因贴合面翘曲导致安装后主轴轴线出现偏斜，进而影响加工面的垂直度、孔位的同轴度等关键精度指标。

　　从实际应用场景出发，这类安装座除了适配常规的数控雕刻机主轴安装外，也可用于小型钻削动力头、打磨主轴的固定场景，在非标自动化设备的改造、小型木工加工设备的DIY搭建、教学用小型数控设备的装配中都有广泛的使用空间。设计时充分考虑了安装边界的约束：安装座的整体厚度、孔位间距都匹配市面上主流的小型雕刻机Z轴滑台的安装尺寸，用户更换时无需对原有设备的安装板做二次打孔加工，可直接替换原有同规格安装座，降低设备改造的工作量。抱夹内孔的加工精度控制在合理公差范围内，既不会因为孔径过小导致主轴无法顺利装入，也不会因为孔径过大导致抱紧力不足、锁紧后主轴轴线偏移的问题，开口收缩缝的宽度经过反复校核，保证在螺钉锁紧时收缩缝可均匀变形，让整个内孔面均匀贴合主轴外壳，避免局部应力集中导致的主轴外壳压痕、变形问题。

　　在受力层面，安装座的受力路径经过优化，主轴工作时产生的切削反作用力、振动载荷，会通过抱紧面传递到安装座主体，再通过底部的安装面传递到设备滑台，块状的主体结构具备足够的刚性，可有效吸收主轴高速运转时产生的高频振动，减少振刀纹的产生，提升加工表面质量。不同于部分薄壁结构的安装座，这款安装座的壁厚设计留足了安全余量，即使在大进给量的切削场景下，也不会出现安装座变形导致的主轴低头、偏移问题，长期使用的精度保持性更好。安装座顶部的孔位深度也经过设计，螺钉锁紧时不会出现顶到主轴外壳的问题，同时螺钉孔的位置避开了安装座的应力集中区域，反复拆装锁紧也不会出现孔位开裂、结构失效的问题。
