两款配色螺旋升降千斤顶结构设计

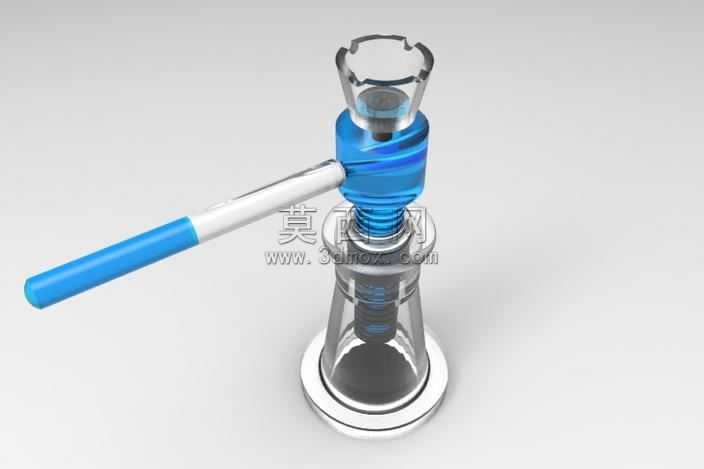

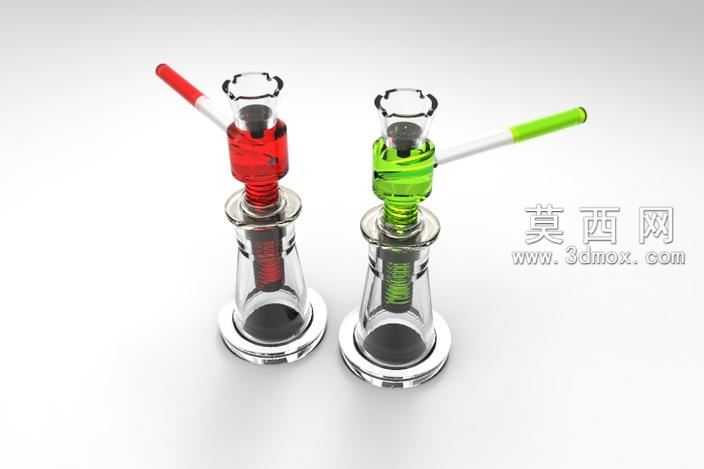

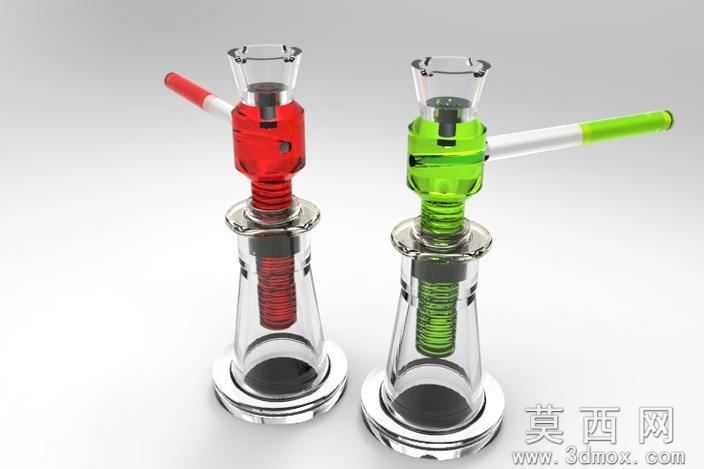

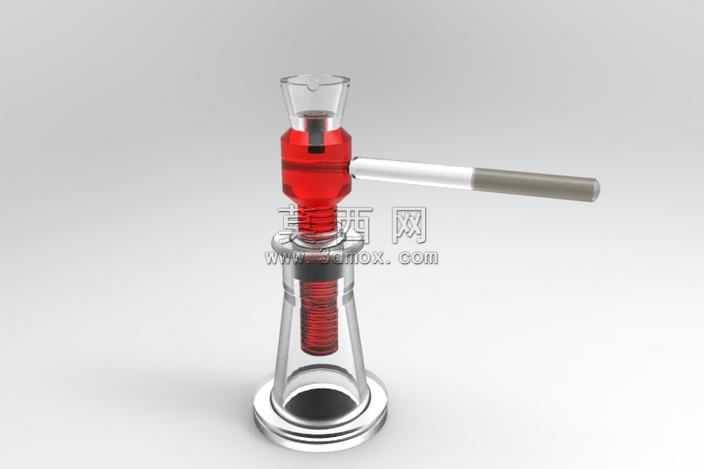

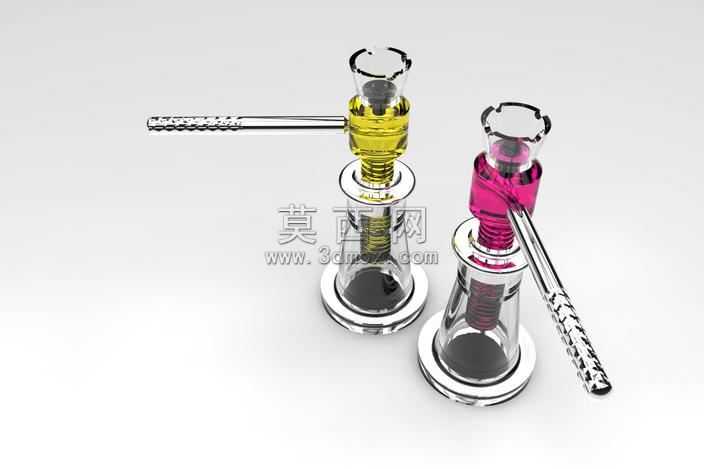

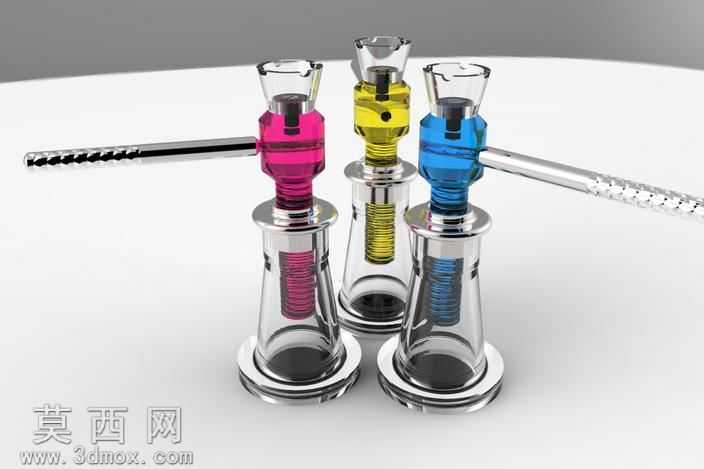

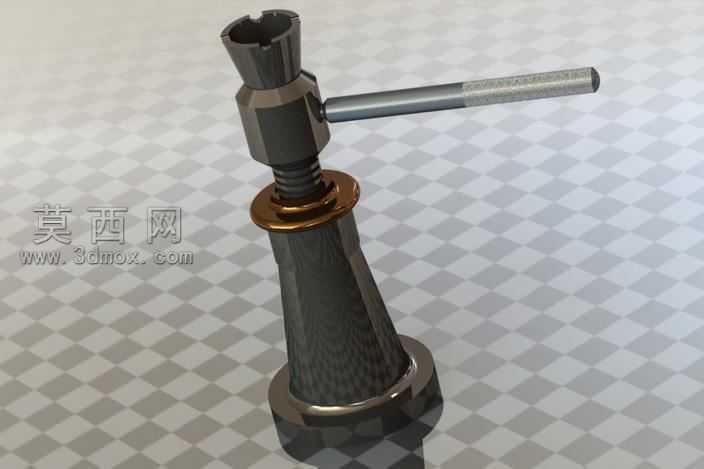

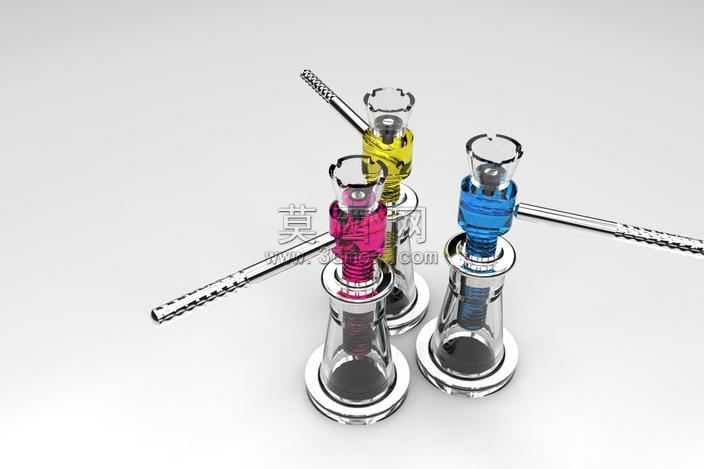

本作品为两款不同配色的螺旋千斤顶三维建模作品，整体采用对称式结构设计，在SolidWorks软件中完成全参数化建模，建模过程严格遵循机械设计中螺旋传动的运动逻辑，对每一处配合尺寸都做了公差适配的参数预留，确保后续导出至其他工程软件时可直接进行运动仿真验证。模型整体分为底座、套筒、螺旋升降副、操作杆、顶座五个核心部分，底座采用宽边圆盘式结构，建模时对底座边缘做了圆弧倒角处理，既还原了实物的防滑稳定特性，也避免了渲染时出现尖锐棱角的光影瑕疵；中部套筒采用透明玻璃材质模拟，建模时通过薄壁抽壳命令完成腔体结构，内壁预留了与螺旋丝杆配合的导向限位台阶，保证升降过程中丝杆不会出现径向偏移。螺旋升降副是整个模型的核心结构，建模时采用真实的梯形螺纹牙型参数绘制丝杆与螺母的配合螺纹，通过螺旋线扫描切除完成螺纹特征的构建，还原了螺旋千斤顶通过螺纹传动实现顶升的核心原理，丝杆与上部顶座之间采用旋转配合约束，模拟实际使用中顶座可随负载自适应微调角度的特性。操作杆采用穿入式结构设计，杆身做了分段材质区分，握持段采用彩色半透明塑料材质，传动段采用透明硬质材质，与主体的彩色调节螺母部分做了同色呼应，两款模型分别采用红、绿两种高饱和度配色区分调节部件，视觉辨识度更强。渲染阶段采用工作室柔光环境，对玻璃材质设置了合适的折射与反射参数，金属螺纹部分添加了细微的磨砂质感，彩色塑料部件调整了半透明透光率，让整体渲染效果兼具机械结构的严谨感与展示模型的精致感，既可以作为机械原理教学的演示模型，也可作为创意器具的外观设计参考。
