得伟DW660手持电动修边机结构建模

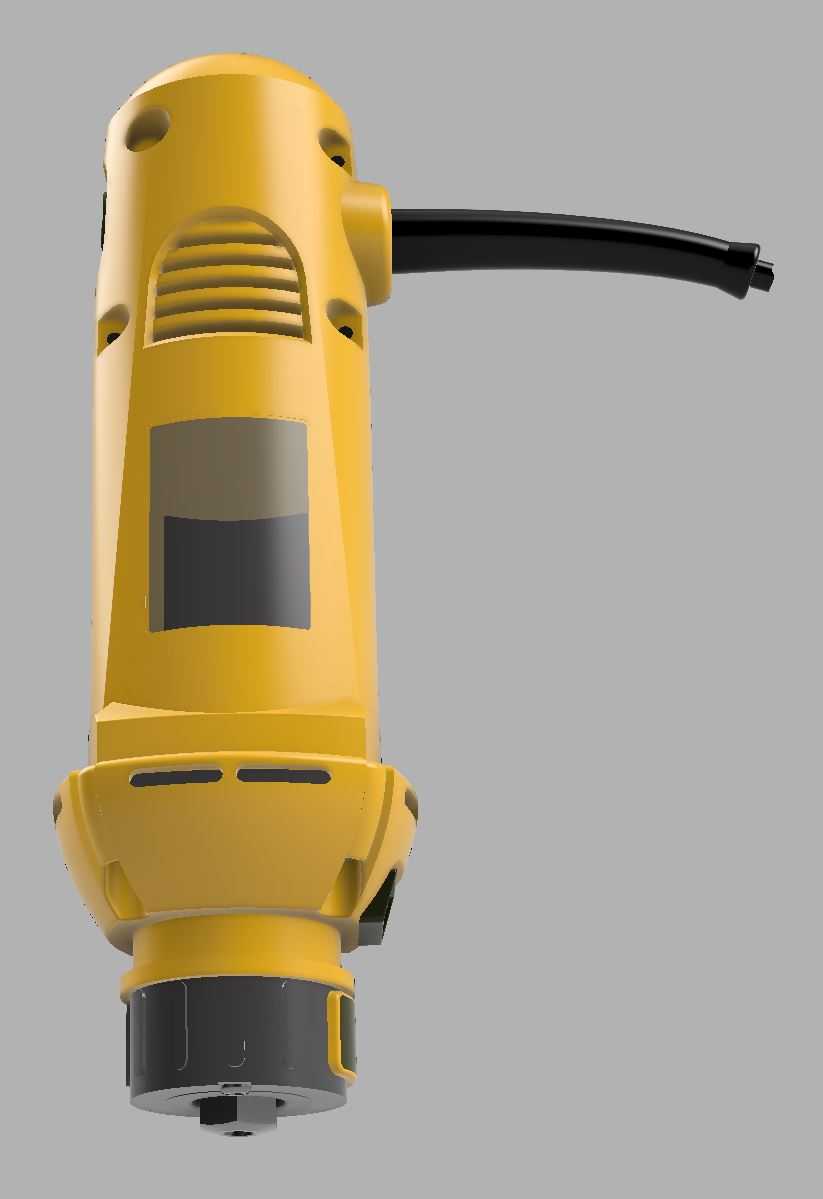

　　在木工现场加工、小型板材修边作业、装饰装修现场开槽工序里，手持修边机是一线作业人员接触频率极高的电动工具，得伟DW660作为该品类里的经典款型，其结构设计的合理性直接决定了长时间握持作业的疲劳度、加工过程的稳定性以及不同工况下的适配能力。从整机结构来看，机身采用上窄下宽的柱形布局，上部壳体做了多道环向散热格栅设计，这些格栅并非简单的装饰结构，其开孔角度、格栅间距都经过气流组织优化，能够在电机高速运转时，利用转子自带的风叶形成定向风道，将碳刷、定子绕组产生的热量快速带出壳体，避免连续长时间作业时电机过热触发保护停机，同时格栅的凸起结构也能在机身意外倾倒时形成缓冲，避免直接磕碰壳体表面的标识区与开关组件。

　　机身中部的握持区做了微收腰处理，表面没有额外包覆软胶但通过壳体曲面的弧度贴合手掌自然握持的形态，虎口位置的过渡圆角做了加大处理，能够减少长时间竖向握持时的局部压强，作业人员单手握持推进时，手腕可以保持自然顺直的姿态，降低长时间操作引发的腕部劳损。机身下部的底座连接段做了加厚的加强筋结构，因为修边作业时底座需要始终贴靠板材加工面，进给过程中产生的侧向反作用力会直接传递到机身与底座的连接位置，加厚的连接段能够避免长期受力出现连接位开裂、底座偏移的问题，同时底座的安装止口做了同轴度公差约束，保证刀具装夹后与底座底面的垂直度满足加工要求，避免修边出现斜边、台阶差的问题。

　　机身后部引出的电源线做了防弯折护套设计，护套从机身出线位置开始做了渐变的硬度过渡，靠近机身段硬度更高，能够避免作业时机身反复挪动导致电源线根部弯折断线，靠近线体段硬度更低，方便作业时根据操作位置灵活调整线体走向，不会因为线体过硬拉扯机身导致加工走位。从安装边界来看，整机的径向最大尺寸集中在下部底座位置，上部机身直径略小，在进行内凹边角、窄槽位置的修边作业时，上部机身不会和板材侧边发生干涉，能够深入到常规大型修边机无法触及的狭小加工区域；机身的重心设计在握持位置偏下的区域，也就是靠近刀头的一侧，作业时施加向下的压合力不需要额外施加太多腕部力量，依靠机身自重就能保证底座贴紧加工面，减少进给过程中出现的跳刀、啃板问题。在功能结构设计上，该款修边机的电机输出轴与夹头的连接做了动平衡校准，高速运转时的机身振动控制在较低水平，作业时握持的麻手感更轻，能够更好地控制进给方向与加工深度；壳体的拼接缝做了错位止口设计，加工过程中产生的木屑、粉尘不会从拼接缝隙进入机身内部，避免粉尘堆积在碳刷、轴承位置加剧部件磨损，延长整机的维护周期。开关位置设置在握持区拇指可及的范围，不需要挪动握持位置就能完成启停操作，作业过程中遇到突发状况可以快速切断电源，提升现场操作的安全性。刀头夹头的锁紧结构采用常规的按压锁轴设计，更换刀头时只需要按下锁轴按钮就能用扳手拧松夹头更换不同形制的铣刀，不需要额外的辅助工具固定输出轴，现场换刀的效率更高，适配不同加工需求的直刀、倒角刀、V型刀等常用修边刀具，能够完成板材封边修圆、槽口开制、边角倒角、异形轮廓修边等多种常见加工作业。在实际工装适配场景中，该款修边机可以搭配不同的导向靠山、圆弧导轨附件，完成直线修边、圆弧倒角、平行槽开制等精度要求更高的加工工序，附件的安装位在底座上做了标准化的连接螺孔，不需要对机身进行额外改装就能快速装拆各类适配附件，满足现场多样化的加工需求。

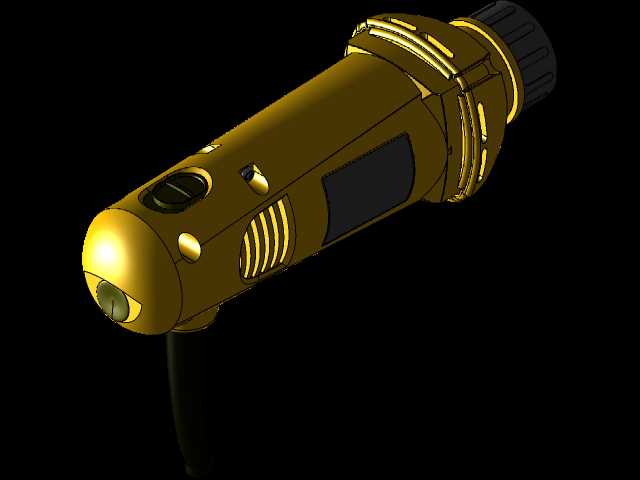

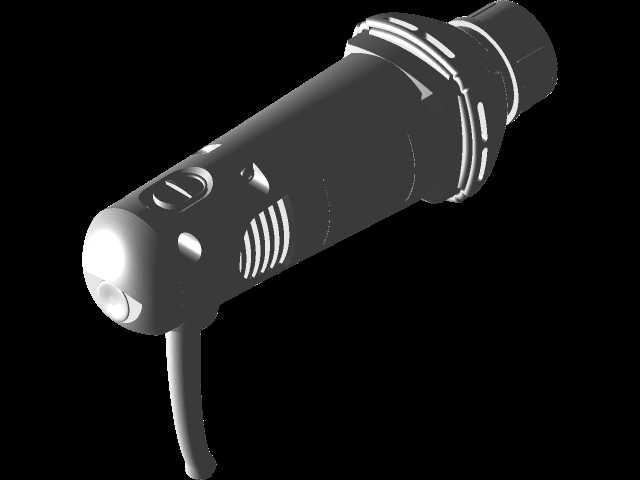

　　机身壳体采用高强度工程塑料注塑成型，材料本身具备较好的抗冲击性能，现场作业时意外掉落、磕碰不会轻易出现壳体碎裂的问题，同时塑料壳体的绝缘性能能够为作业人员提供更好的用电防护，避免金属壳体可能存在的漏电风险。从结构建模的角度来看，该模型完整还原了整机的外部曲面特征、各部件的装配关系、散热结构、出线结构、底座连接结构的细节，能够作为电动工具外观设计、结构优化、人机工程分析的参考基础，也可以用于作业场景模拟、工具陈列展示、产品结构教学等相关场景，建模过程中对各曲面的连续性、装配位的公差配合、结构件的壁厚分布都做了贴合实际产品的还原，没有过度简化关键的功能结构，能够直观呈现该款修边机的结构设计逻辑与实际形态特征。
