航空用拓扑优化轴承支撑结构件

　　该支撑构件主要应用于航空飞行器的传动系统连接部位，承担轴承组件的定位与载荷传递功能，是连接机身承力结构与旋转传动部件的关键受力件。在实际飞行工况中，该部件需要持续承受传动系统运转带来的径向载荷、交变振动载荷，以及飞行器机动动作产生的瞬时冲击载荷，其结构强度与刚度直接影响传动系统的运转稳定性，一旦出现结构变形或失效，会直接导致传动卡滞、轴承偏磨等严重故障，影响飞行安全。

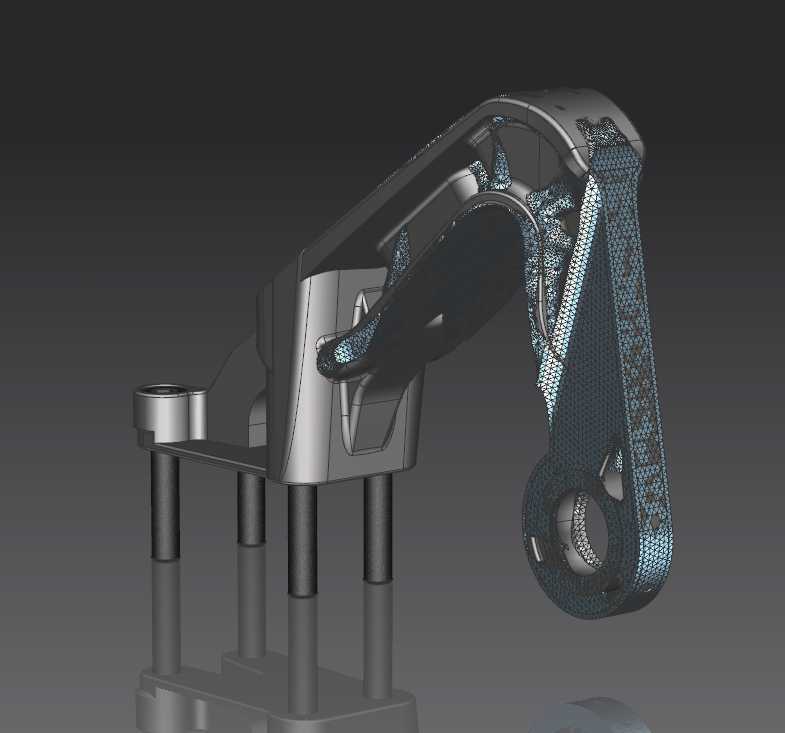

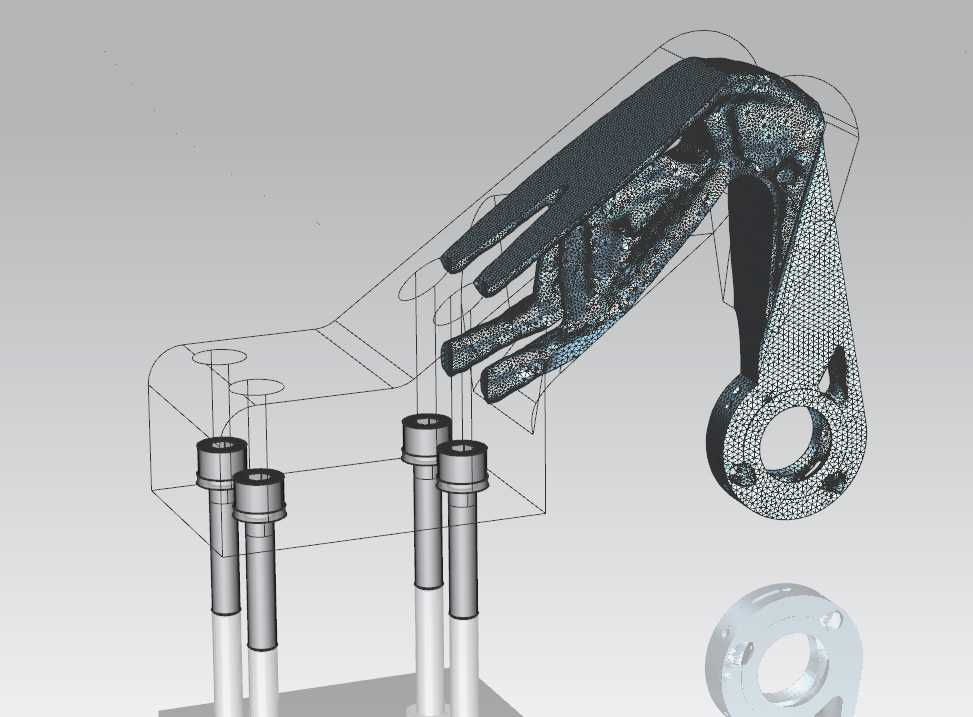

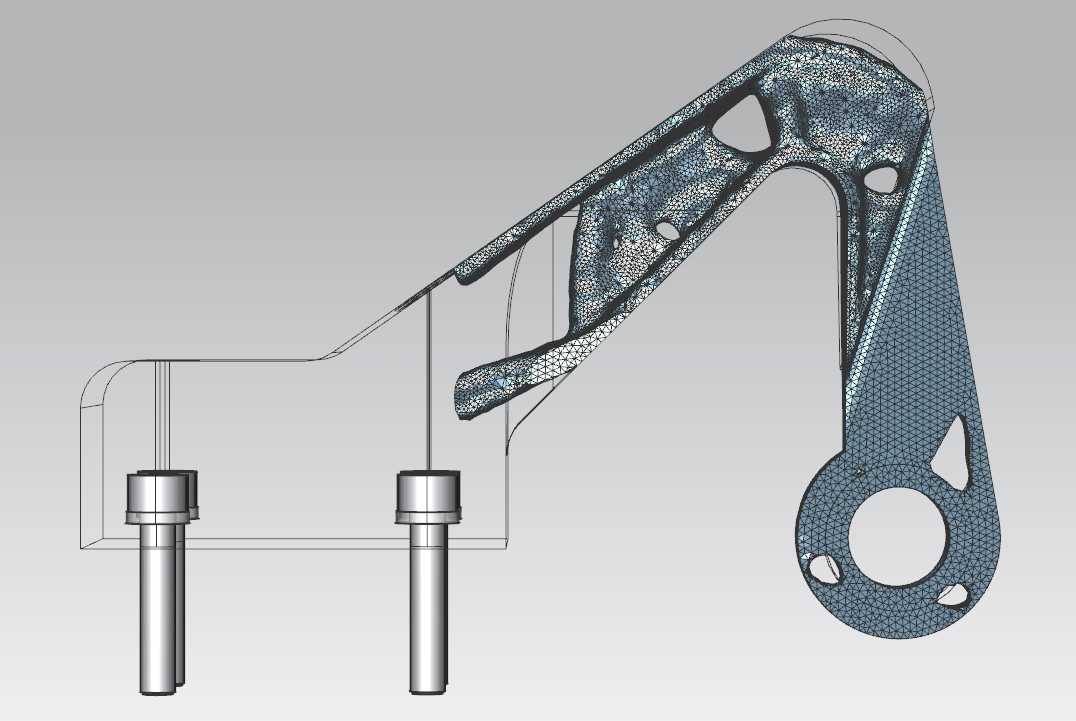

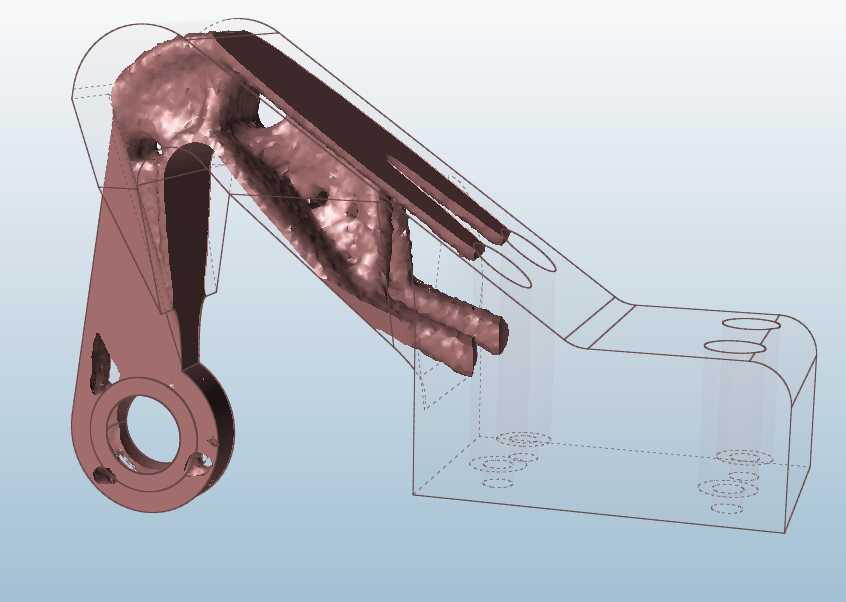

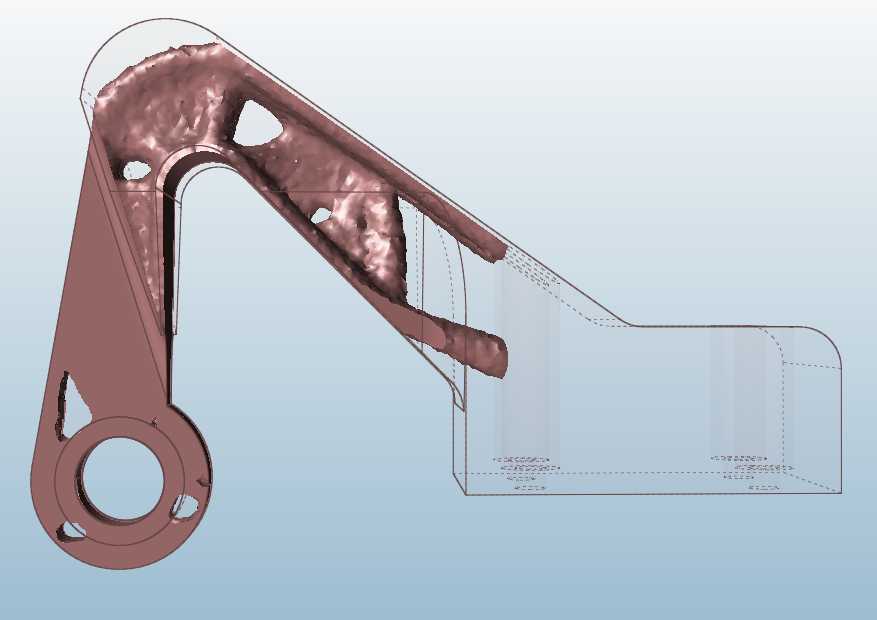

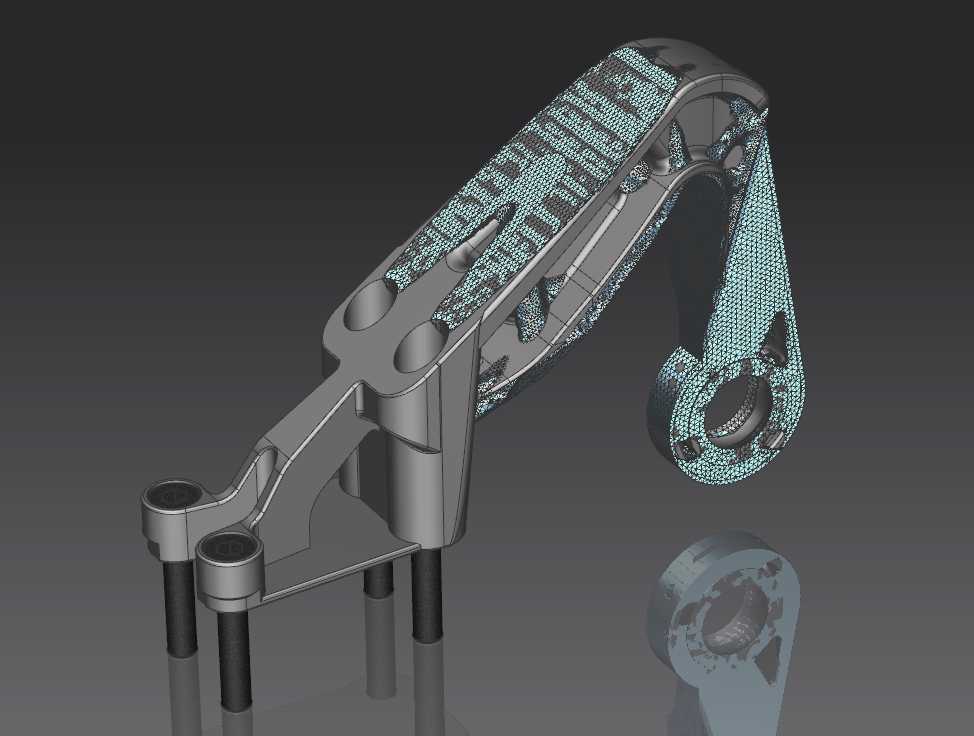

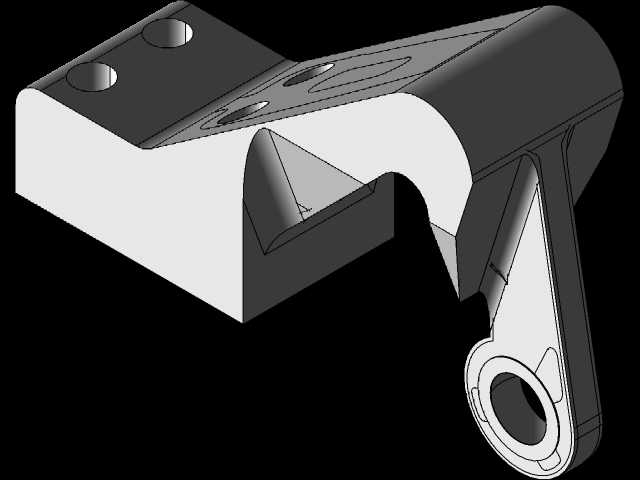

　　从结构设计逻辑来看，该构件采用拓扑优化思路完成构型迭代，在满足极限载荷下的强度、刚度要求前提下，尽可能去除非承力区域的冗余材料，最终形成的镂空式三角支撑构型，既保证了主传力路径上的材料连续分布，又通过镂空结构大幅降低了构件自身重量，契合航空装备对结构件轻量化的严苛要求。构件主体采用一体化构型设计，避免了多零件拼接带来的连接应力集中问题，整体传力路径流畅：下端带孔的环形结构为轴承安装位，孔位的同轴度、圆柱度公差需严格控制，保证轴承装配后内圈旋转无卡滞，外圈与安装位贴合无间隙；上端的弧形连接端用于与机身承力基座固定，安装贴合面经过平面度处理，保证连接时螺栓预紧力均匀分布，不会出现局部应力过大的问题。

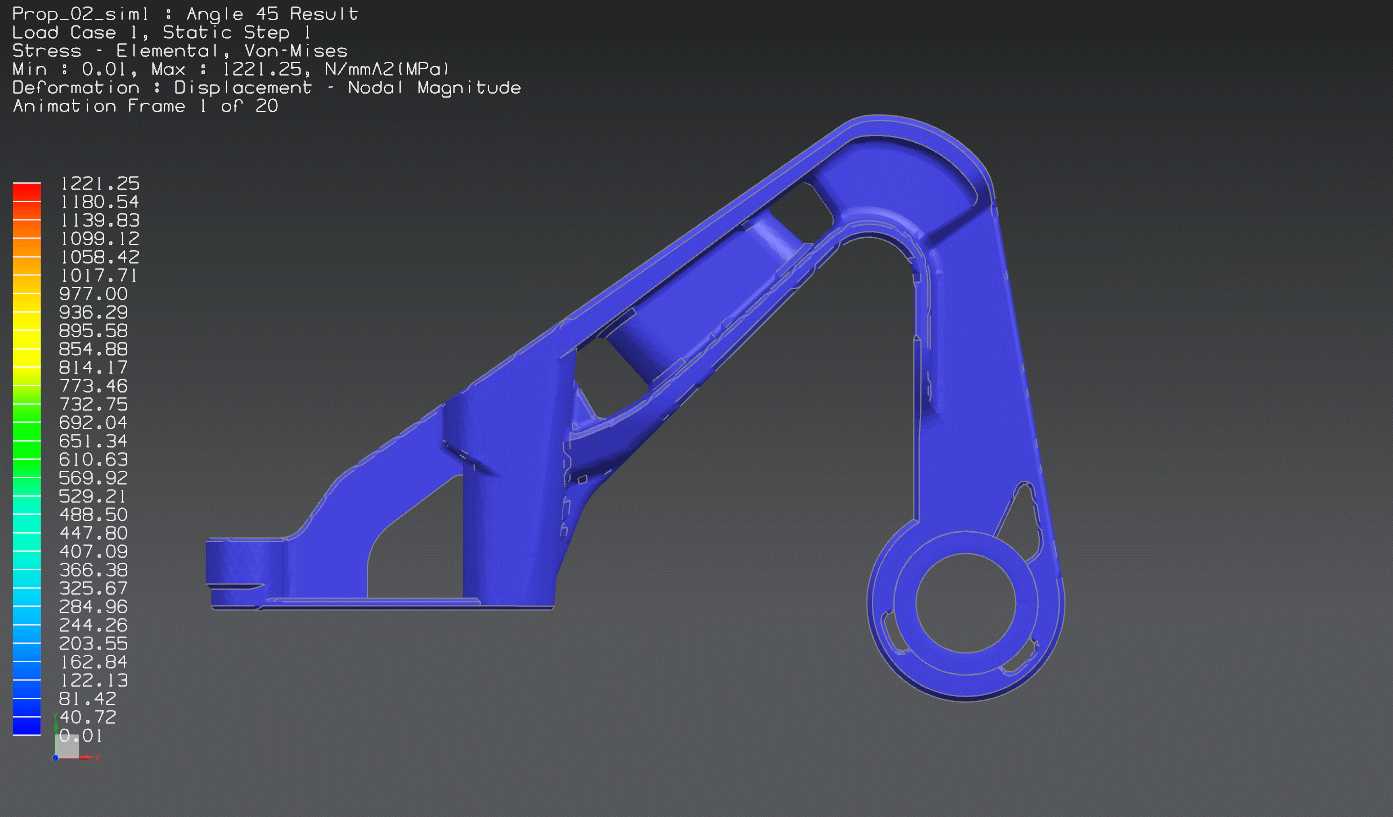

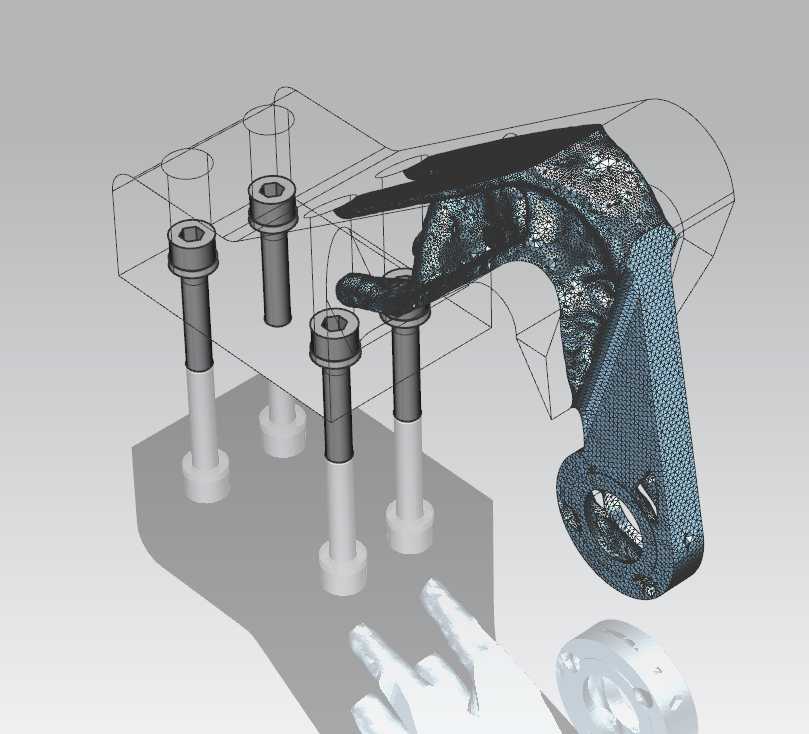

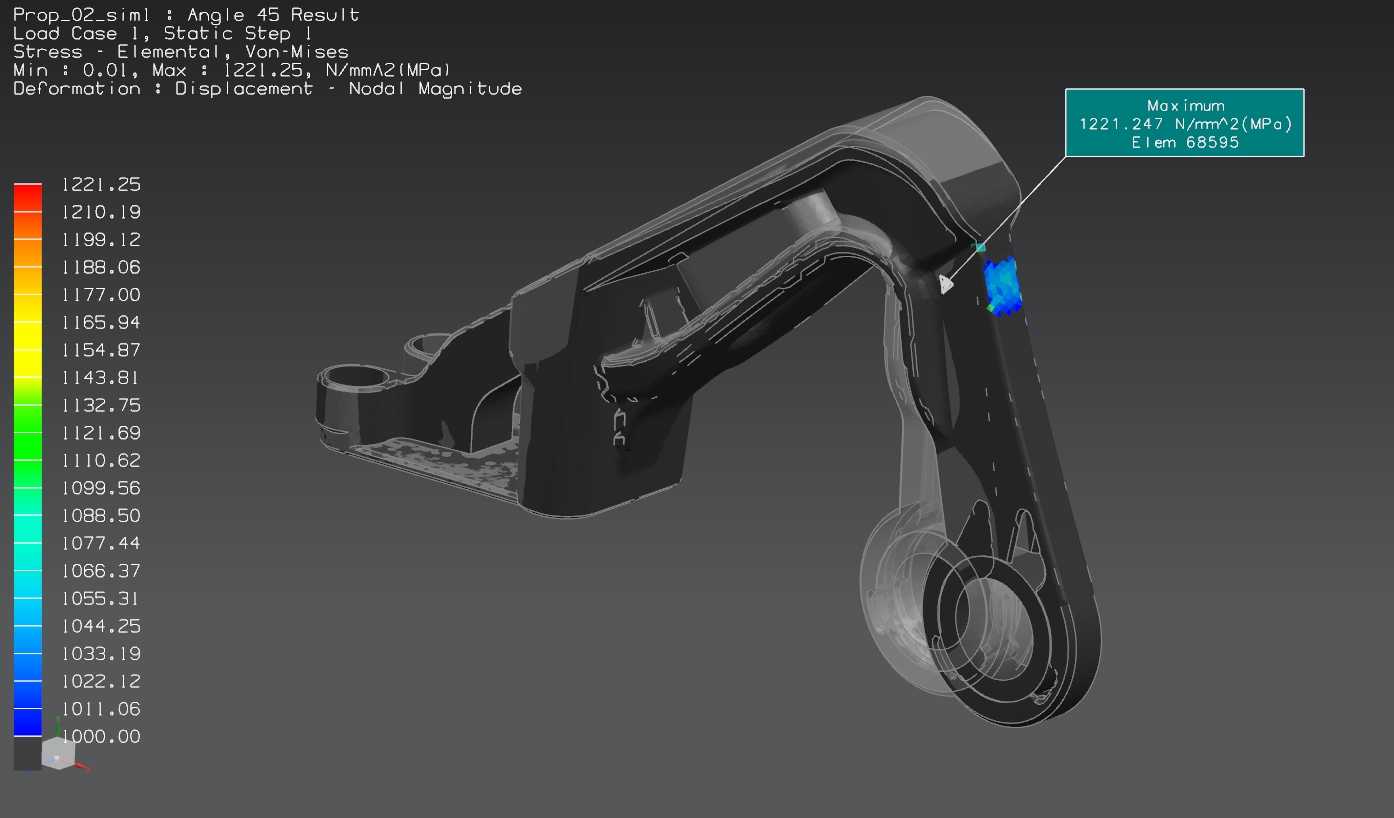

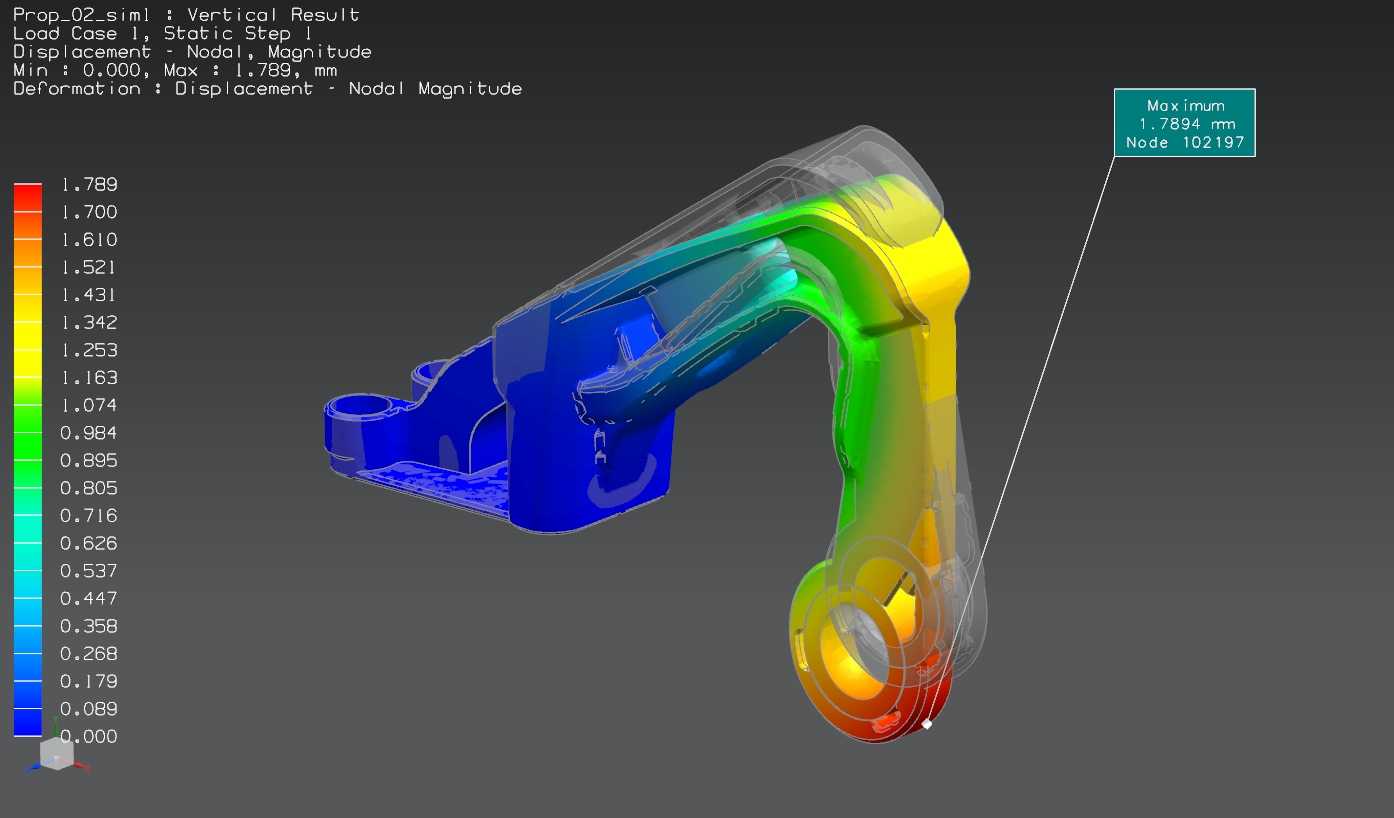

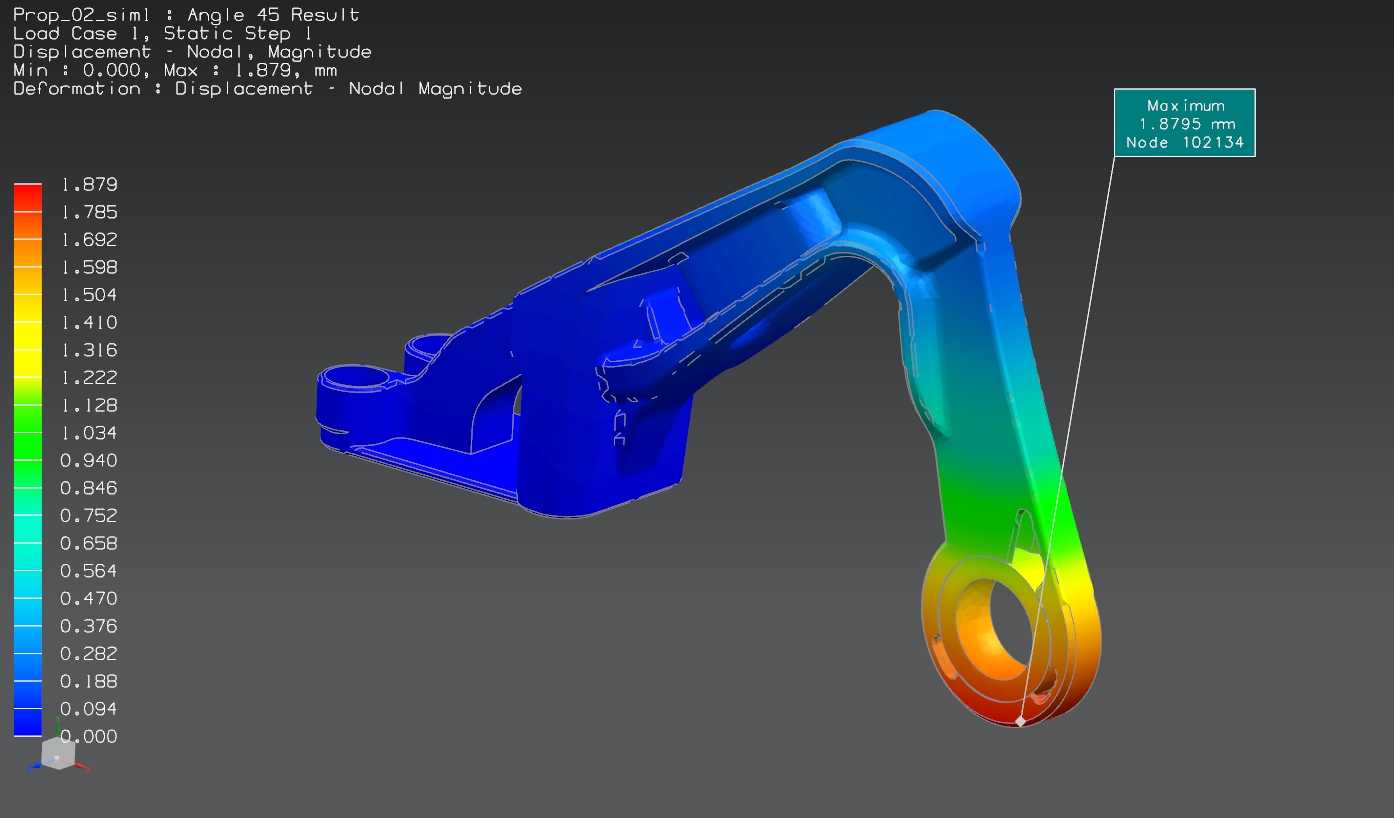

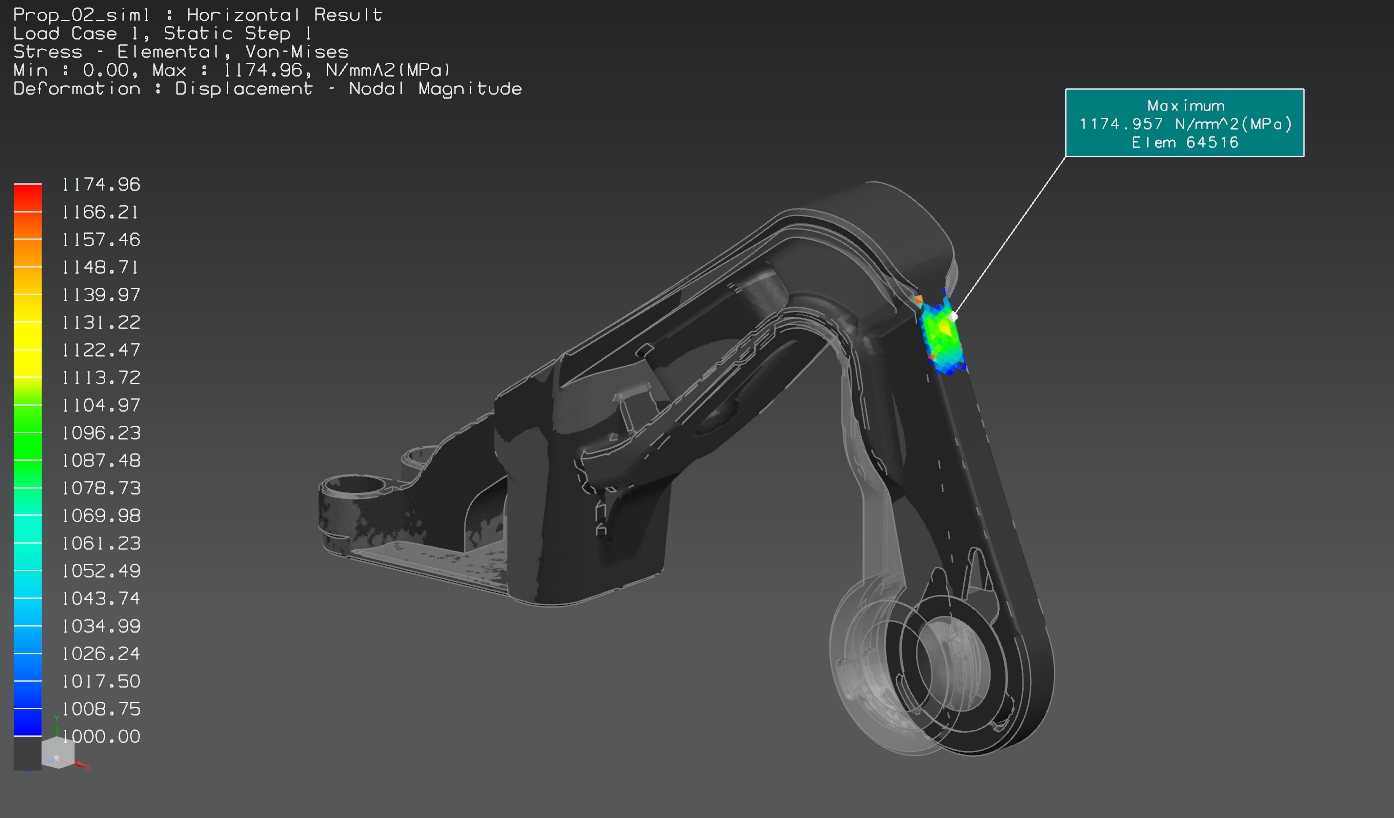

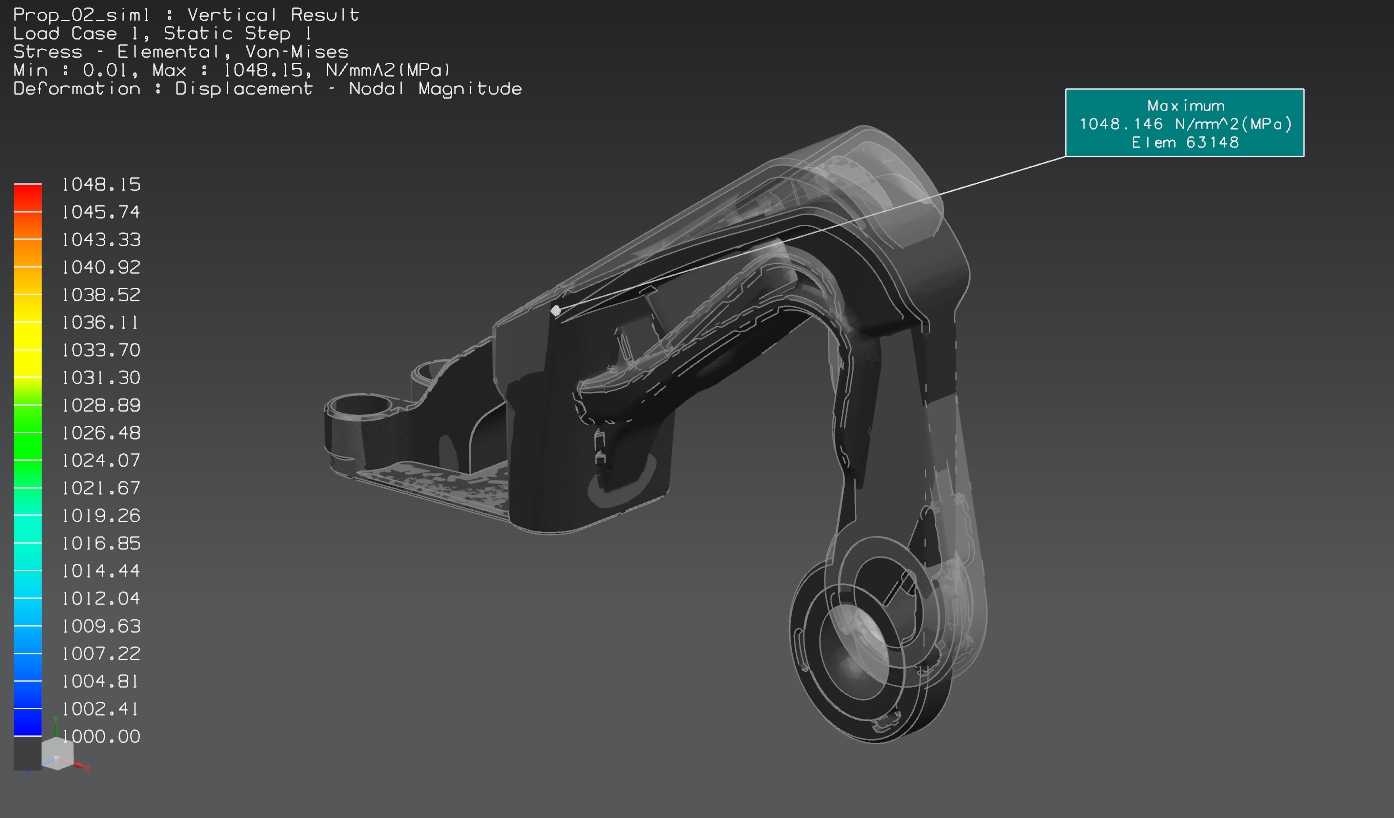

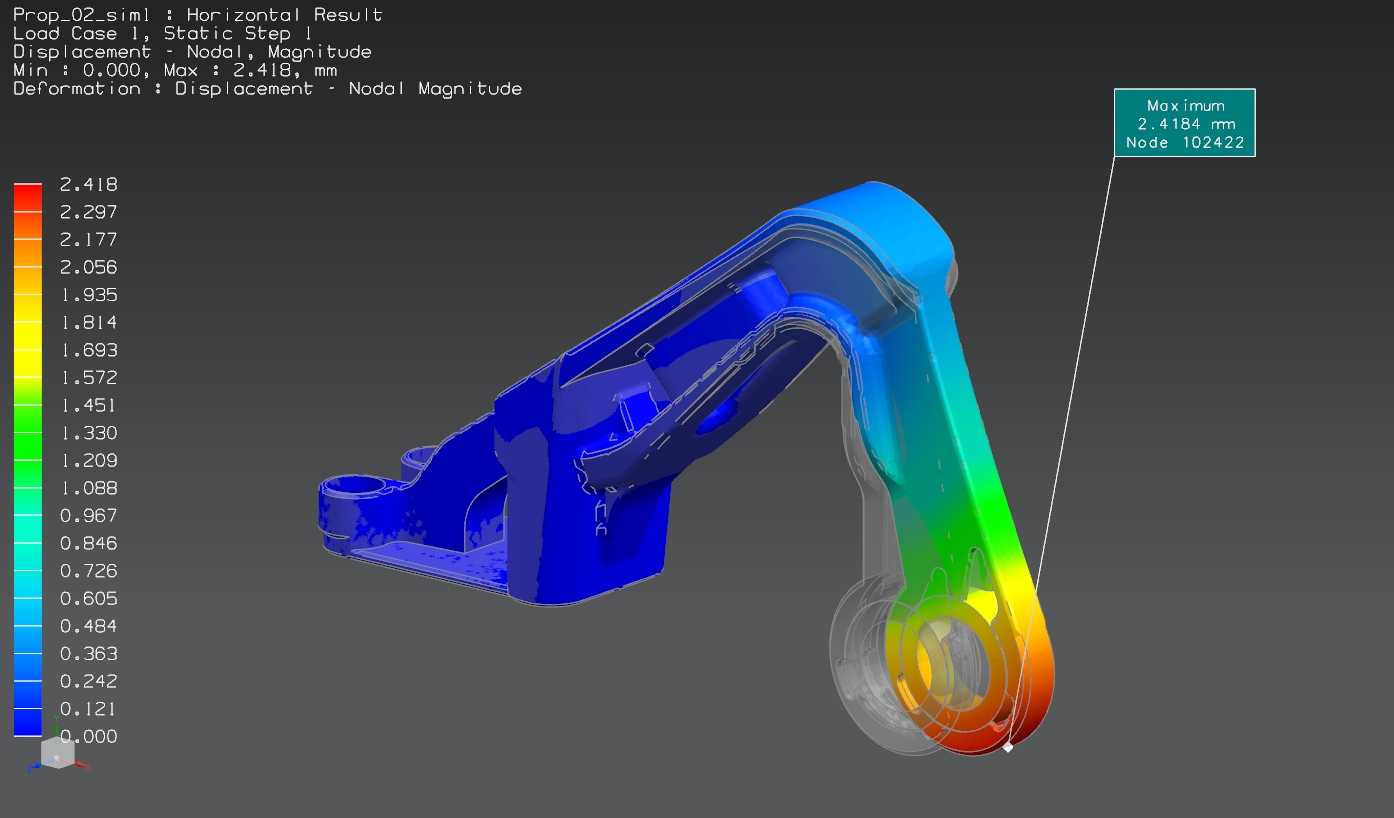

　　在安装边界方面，该构件的安装孔位间距、贴合面轮廓尺寸均匹配对应机型的安装接口，安装时无需额外做适配加工，可直接通过螺栓完成与基座、轴承组件的装配。构件的外形轮廓经过运动包络校核，在传动部件全行程运转、飞行器最大结构形变状态下，不会与周边的管路、线缆、其他结构件发生运动干涉。从受力特性来看，拓扑优化后的主承力筋条完全沿着应力分布方向布置，从有限元分析的应力云图可以看到，最大应力集中区域均做了圆角过渡处理，避免直角结构带来的应力突变，构件整体应力分布均匀，大部分区域的应力水平远低于材料屈服强度，留有足够的安全裕度，能够覆盖极端工况下的载荷波动。

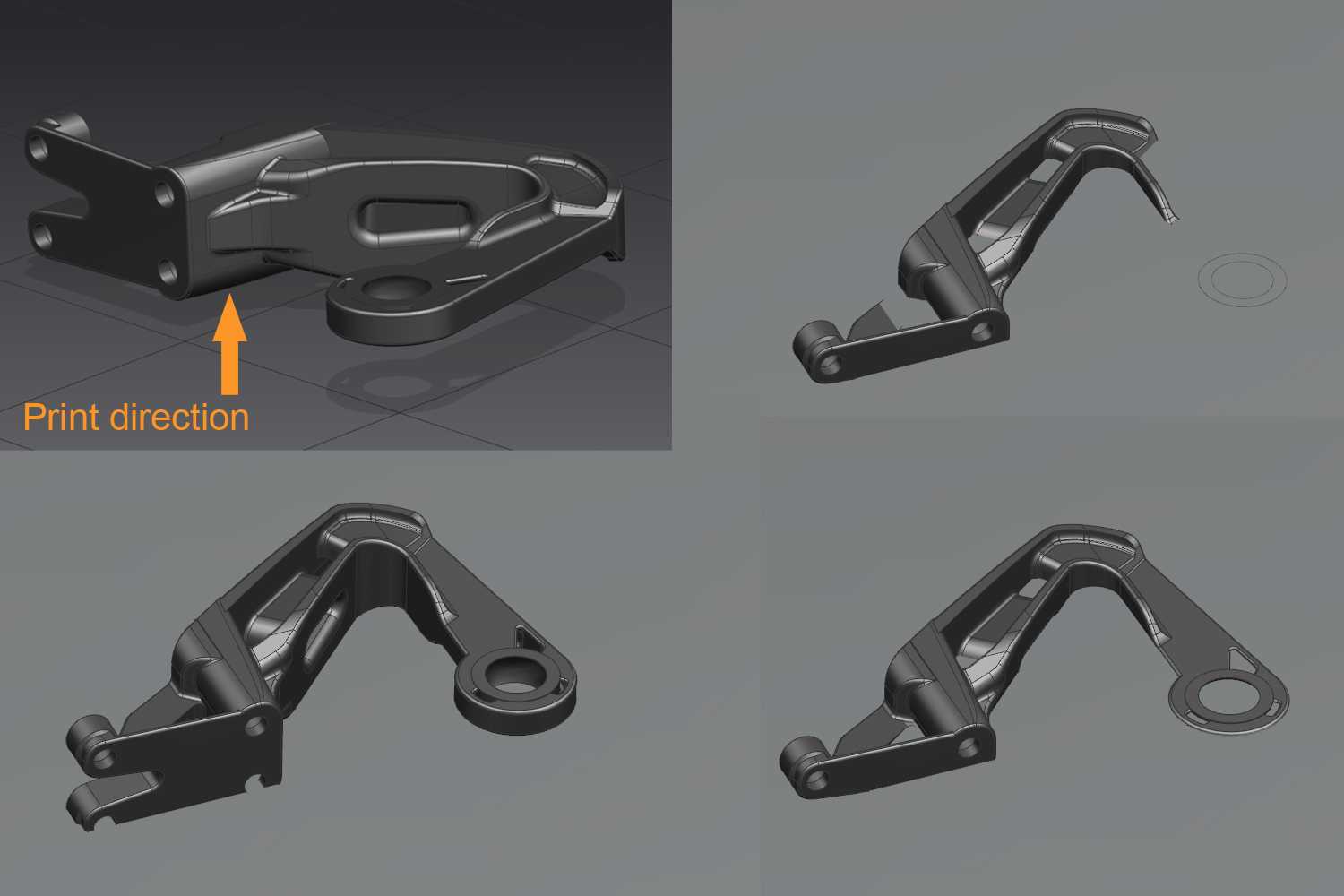

　　针对航空部件的使用环境，该结构的表面过渡区域均做了圆弧倒角处理，没有尖锐棱角，既可以减少装配过程中的磕碰损伤，也能降低飞行过程中气动阻力带来的影响，同时避免应力腐蚀开裂的风险。构件的镂空区域并非随意开设，所有镂空轮廓均沿着非主传力路径分布，既不会削弱整体结构强度，还能为后期的管路固定、线缆布设预留足够的穿越空间，提升周边组件的布局紧凑性。在实际生产适配性上，该构型适配金属增材制造工艺，一体化成型无需后续焊接拼接，成型后仅需对安装贴合面、轴承安装孔做少量精加工即可满足装配精度要求，相比传统的铣削加工方式，材料利用率更高，生产周期更短，尤其适合航空领域小批量、定制化的构件生产需求。

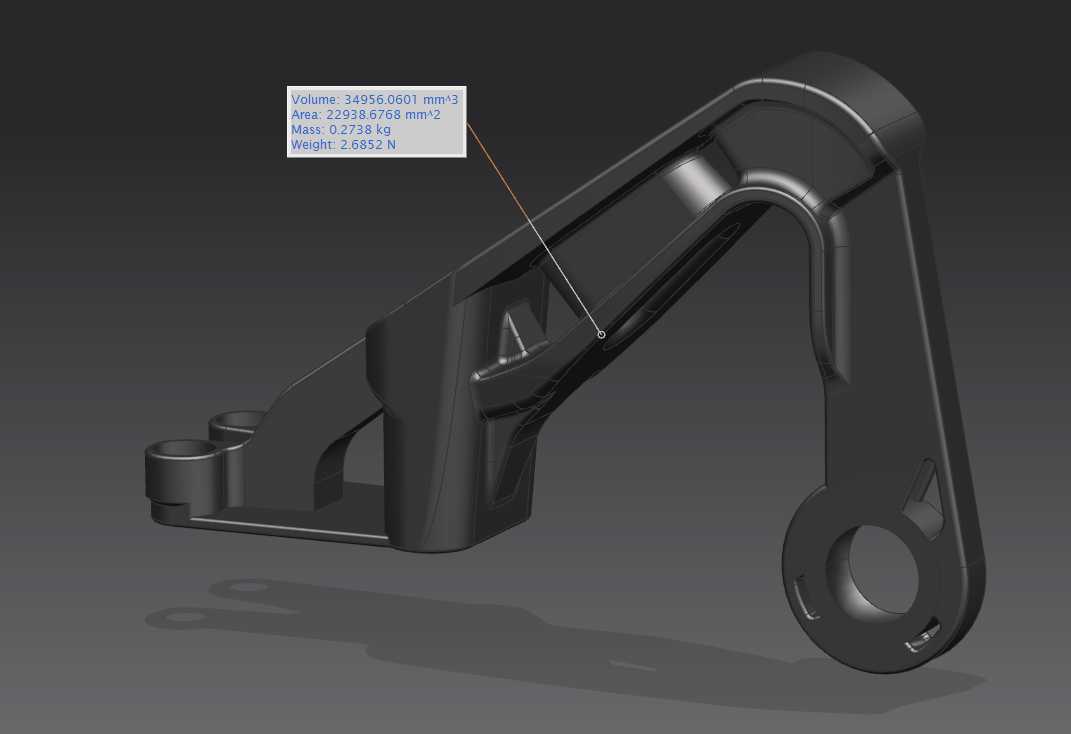

　　在实际装机验证过程中，该结构需要通过静强度载荷试验、振动疲劳试验、冲击载荷试验等多项考核，确保在全生命周期内的结构可靠性。相比传统的实心铸造支架，该拓扑优化后的构件重量降低近四成，同时一阶固有频率更高，能够更好地避开传动系统的共振频率区间，减少运转过程中的振动传递，提升整个传动系统的运转平稳性，降低轴承的磨损速率，延长部件的维护周期。
