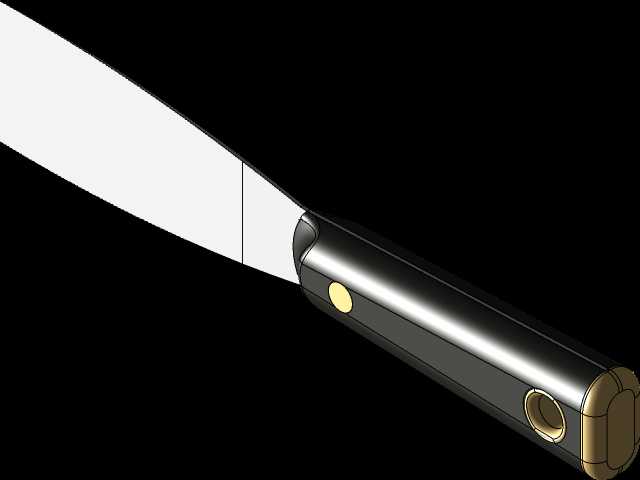

手动油灰刮刀结构设计三维数模

　　日常涂装、腻子刮平、表面修整作业中，油灰刀是一线作业人员接触频率极高的手动工具，小到家装墙面批刮腻子、木器涂装前的原子灰找平，大到设备维保环节的密封胶修整、金属表面残胶旧漆层清理，都能见到这类工具的使用场景。不少作业人员会遇到刀柄握持打滑、刀身与刀柄连接松动、长期使用后刀根断裂的问题，这些痛点都需要在结构设计阶段提前规避。这款油灰刀的结构设计，首先从握持手感出发做了优化，刀柄采用圆柱型贴合手掌握持弧度的造型，表面做了细微的防滑纹理处理，尾部设计有穿绳孔，方便作业时将工具挂在腕带或者工具架上，避免高空作业时工具坠落，也方便日常收纳归置。

　　刀身与刀柄的连接部位做了全包式的金属包边结构，不同于常见的两片塑料刀柄夹合刀身的结构，这种全包式的金属嵌合结构能将刀身根部的受力均匀分散到整个刀柄端面，避免长期施力刮涂时刀根处出现应力集中导致断裂的问题。刀身部分采用平直刃口设计，刃口厚度控制在0.3毫米左右，既保证刮涂时的刃口刚性，不会因为施力过大出现刃口卷边，又能保证刃口足够锋利，可以轻松刮除表面残留的凸起异物，同时刀身从刃口到刀根位置做了渐变加厚处理，靠近刀柄的位置厚度达到1.2毫米，提升刀身整体的抗弯折性能，遇到需要撬动局部干结腻子的场景时，也不会出现刀身弯折变形的问题。从安装边界来看，这款油灰刀整体长度控制在220毫米左右，其中刀身有效刮涂长度为100毫米，刀柄长度为120毫米，刀柄最大直径为28毫米，握持时刚好能贴合成年男性手掌的握持范围，不会因为刀柄过细导致握持时压强过大产生手部疲劳，也不会因为刀柄过粗导致握持不稳影响刮涂精度。刀身宽度为30毫米，属于通用型油灰刀的尺寸规格，既可以应对大面积的平面批刮作业，也能处理边角位置的精细修整需求。

　　在实际使用场景中，这类油灰刀除了常规的腻子刮涂作业，还可以用于五金加工环节的毛刺清理、粘接作业时的多余胶层刮除、装修环节的瓷砖缝隙余料清理等场景，设计时特意在刀柄位置增加了一个金属定位销，将刀身嵌件牢牢固定在刀柄内部，避免长期使用后刀身出现转动、松动的问题，刀柄尾部的金属端盖既可以提升刀柄尾部的抗冲击性能，遇到需要轻轻敲击刀身来清理干结物料的场景时，也不会导致刀柄尾部开裂。不同于一次性的塑料柄油灰刀，这款结构设计的油灰刀所有连接部位都做了防松处理，刀身采用高碳钢材质的结构设计思路，刀柄采用工程塑料加金属嵌件的组合，在保证整体重量控制在150克以内的前提下，尽可能提升结构的耐用性，长时间握持作业也不会因为工具过重导致手部酸胀。

　　刀身与刀柄的过渡位置做了圆弧过渡处理，没有尖锐的棱角，避免作业时手部误碰到棱角位置造成划伤，同时过渡位置的圆弧结构也能避免刮涂时的腻子、胶料残留在连接缝隙中，日常清理时只需要用抹布擦拭即可，不会出现物料嵌在缝隙中干结后难以清理的问题。从结构建模的角度来看，这款油灰刀的所有配合面都做了公差预留，刀身嵌件与刀柄注塑包裹的位置预留了0.1毫米的过盈量，保证注塑成型后刀身与刀柄之间不会出现相对窜动，尾部的穿绳孔直径为5毫米，可以适配市面上绝大多数的工具挂绳、安全绳的尺寸，满足高空作业的安全规范要求。刃口位置做了15度的开刃角度设计，这个角度下的刃口既具备足够的锋利度，又能保证刃口的耐用性，不会因为轻微的磕碰就出现崩口，日常使用时只需要用油石简单打磨即可恢复刃口锋利度，不需要复杂的修磨工序。
