三菱FE71轻卡驾驶室正向结构设计

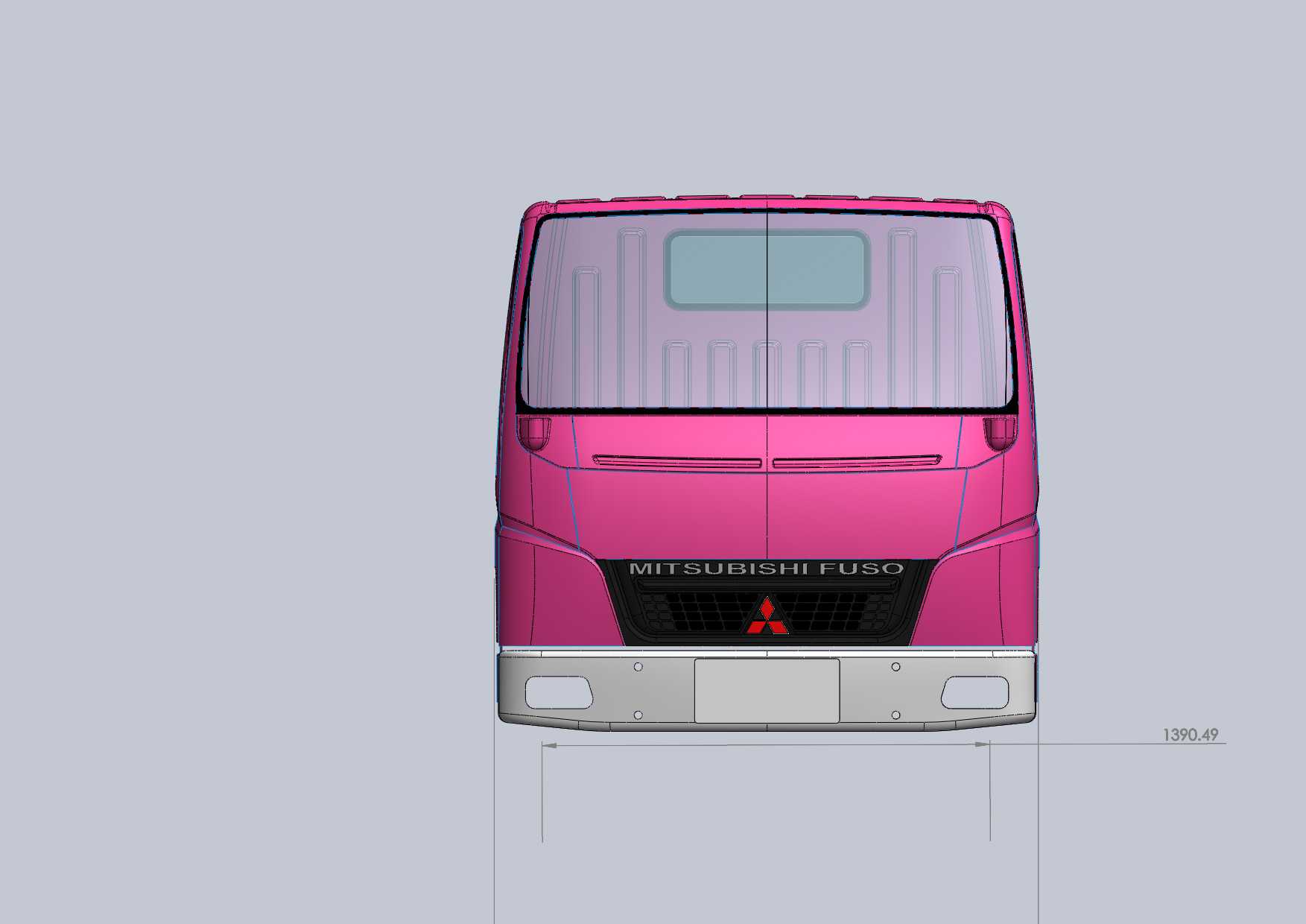

　　这款三菱FE71轻卡驾驶室的三维结构设计，完全围绕城市配送、短途城际货运的实际作业场景展开，在建模阶段就充分考虑了轻卡日常运营中高频遇到的窄路通行、装卸货便利性、长时间驾驶舒适性等核心需求。从正向设计的逻辑来看，首先锁定的是轻卡驾驶室的安装边界尺寸，整体宽度控制在1.9米级别，刚好适配城市核心区多数限宽路段的通行要求，前脸下部的保险杠采用分体式模块化结构，下部预留了牌照安装位、两侧雾灯的安装沉台，保险杠与驾驶室本体的连接点全部采用内嵌式安装座，日常运营中发生小刮蹭需要更换配件时，不需要拆解整个前脸覆盖件，单块配件更换即可完成维修，大幅降低后期运维成本。

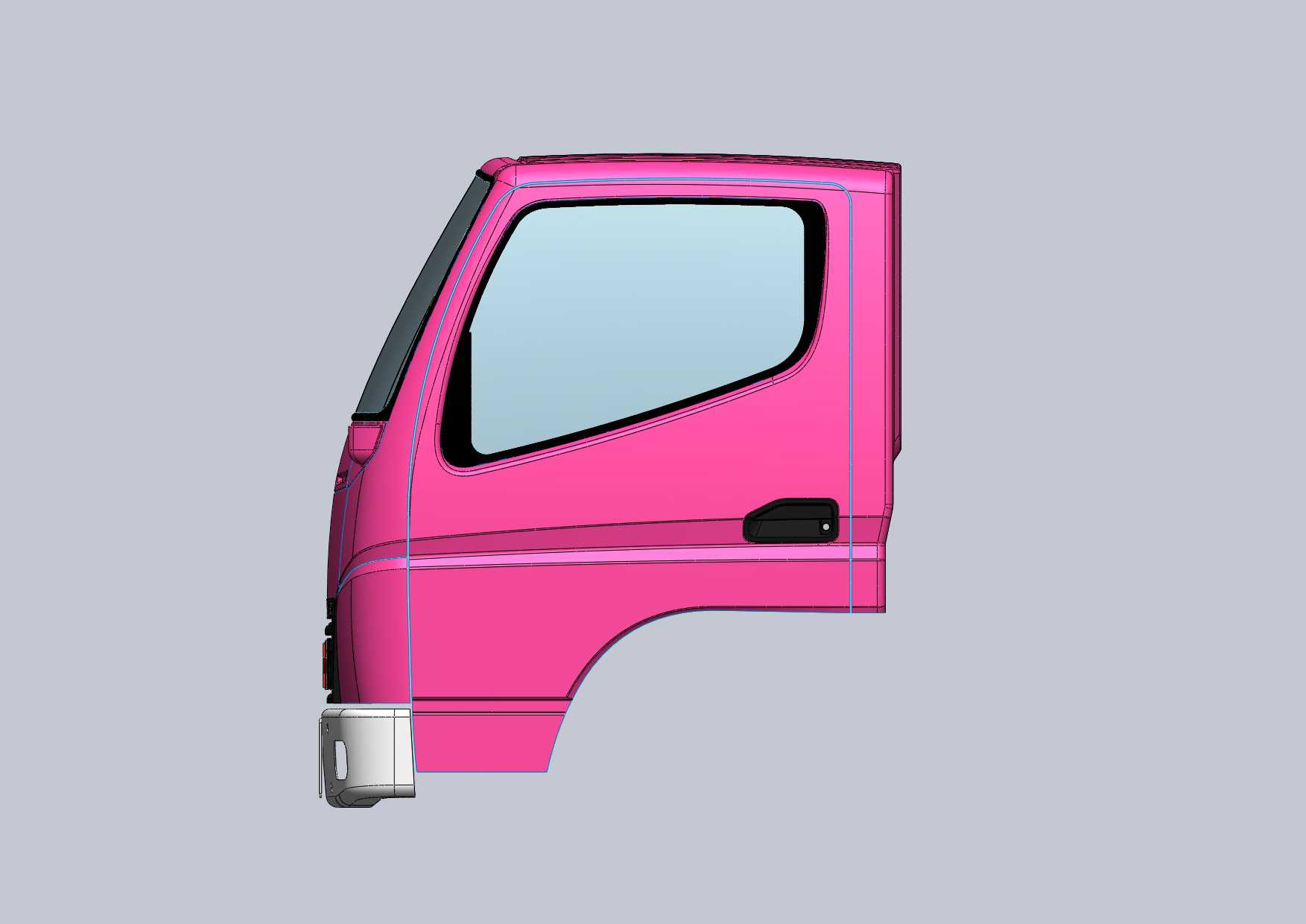

　　前脸的进气格栅区域严格还原三菱扶桑的家族化设计特征，格栅后方预留了足够的散热通风间隙，能够保证发动机舱在夏季重载爬坡工况下的进风量需求，避免散热不足导致的动力衰减问题。前挡风玻璃采用大倾角的流线型设计，一方面能够降低高速行驶时的风阻系数，减少燃油消耗，另一方面大尺寸的玻璃配合两侧低位置的A柱盲区补盲设计，能够给驾驶员提供接近180度的前方视野，在城市道路穿行时可以更好地观察非机动车与行人的动态，减少视野盲区带来的安全隐患。驾驶室的顶部做了圆弧过渡处理，没有额外加装突兀的导流罩结构，本身的曲面造型就能够引导气流平顺流过驾驶室顶部，减少行驶过程中的涡流产生，降低风噪的同时也能进一步优化燃油经济性。两侧的后视镜安装座采用外凸式的硬点设计，安装点位置经过反复校核，保证后视镜镜面能够完整覆盖车辆两侧及后方的视野范围，同时安装座的结构强度满足货运车辆长期颠簸路况下的使用要求，不会出现行驶过程中后视镜抖动导致视野模糊的问题。车门的分缝位置做了内藏式的密封胶条安装槽，建模阶段就预留了双层密封胶条的安装空间，能够有效阻隔行驶过程中的路噪、风噪以及雨天的渗水问题，提升驾驶室内部的静谧性。

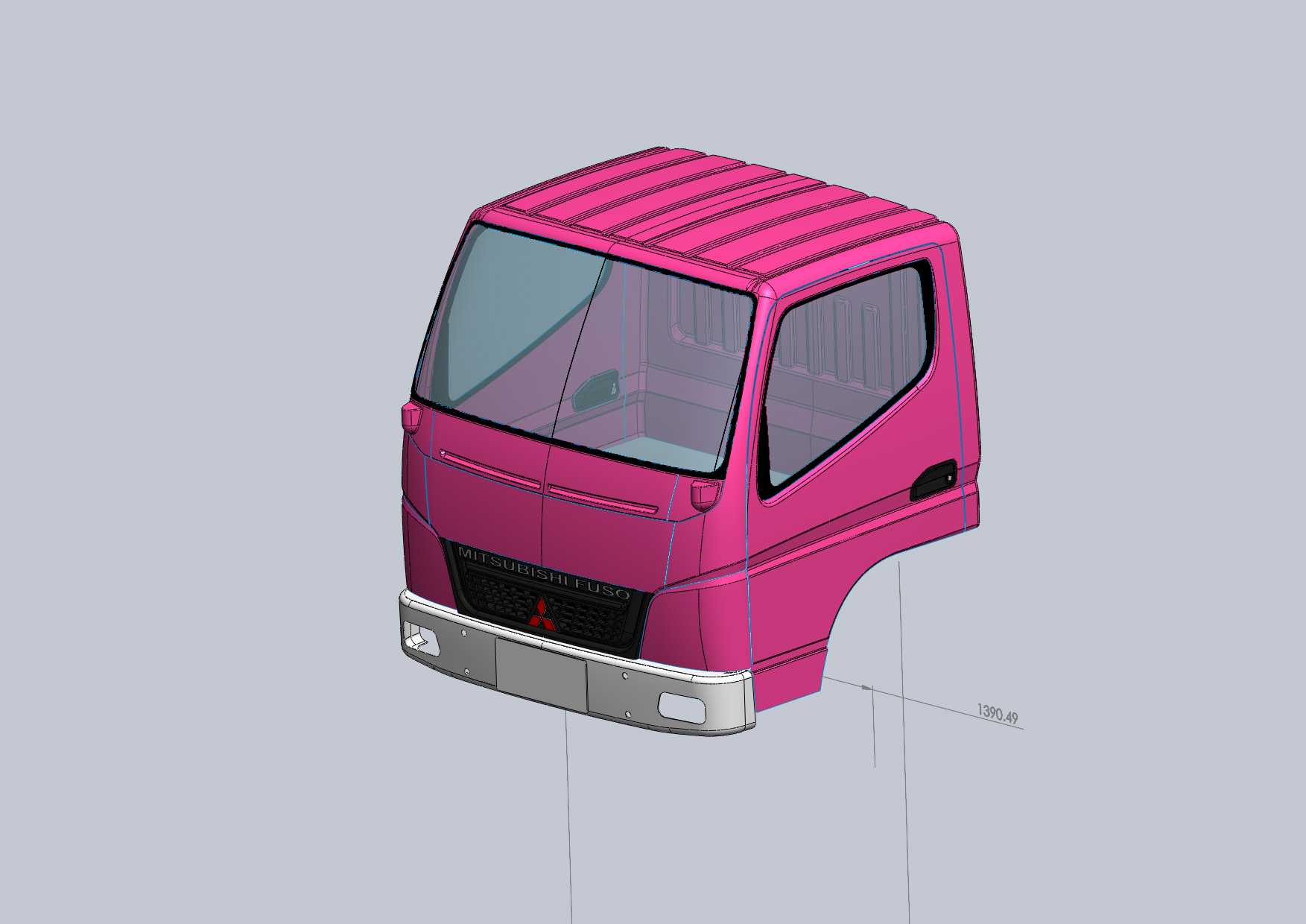

　　从结构分层来看，整个驾驶室模型分为外覆盖件、内部安装骨架、前脸附件安装位三个核心层级，外覆盖件的曲面全部做了G2连续处理，曲面之间的过渡顺滑无折痕，完全满足后续开模生产的曲面质量要求；内部的骨架结构按照真实轻卡驾驶室的笼式安全结构设计，A柱、B柱、门槛梁的位置都预留了加强筋的安装空间，碰撞时能够有效传递分散冲击力，保证乘员舱的生存空间。驾驶室后部的连接接口完全匹配FE71轻卡底盘的安装硬点，四个悬置安装点的位置、孔径、安装面平面度都经过严格校核，直接对接底盘的悬置软垫即可完成驾驶室的装配，不需要额外做转接支架的设计。前脸的三菱标识安装位做了精准的沉台设计，标识安装后与周围曲面齐平，不会出现凸起导致的风噪增大问题。

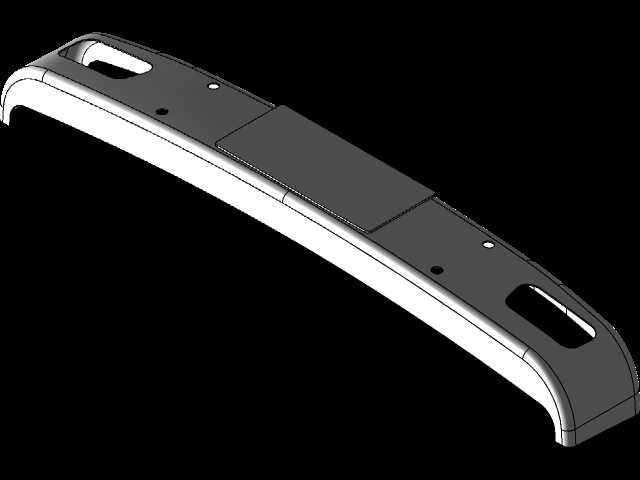

　　保险杠两侧的雾灯安装位预留了线束过孔，过孔位置做了翻边处理，后续装配时可以加装橡胶密封圈，避免雨水进入线束接插件导致的电路故障。前挡风玻璃的安装止口做了均匀的翻边高度设计，能够保证玻璃安装后的密封胶涂抹厚度均匀，不会出现局部密封不严导致的漏水问题。整个驾驶室的建模过程中，所有的安装孔位、配合间隙都按照商用车生产的公差标准设定，覆盖件之间的分缝间隙控制在4mm均匀公差范围内，既能够满足生产装配的工艺要求，也能保证整车外观的精致度。针对城市配送场景中频繁上下车的使用需求，驾驶室的门槛高度做了优化设计，一级踏步的高度控制在合理范围内，驾驶员装卸货过程中频繁上下车不会产生过高的抬腿疲劳感。驾驶室前部的下方预留了前围板的线束、空调管路的走向空间，所有过孔位置都做了加强处理，避免长期震动导致的孔位开裂问题。
