剪叉式气动升降作业平台结构设计

　　在车间流水线工位适配、仓储物料周转、轻型设备检修作业场景中，这类剪叉结构的升降作业平台是衔接不同高度作业面的核心辅助工装，区别于大吨位重载液压升降台，这款采用气动驱动的剪叉平台更适配1吨以内额定载荷的频繁举升场景，在电子组装线物料接驳、工装夹具高度适配、小型零部件周转抬升环节的应用占比逐年提升，尤其适合对液压油泄漏有严格管控的洁净车间、食品包装工位，不会因为管路渗油污染作业面或加工物料。

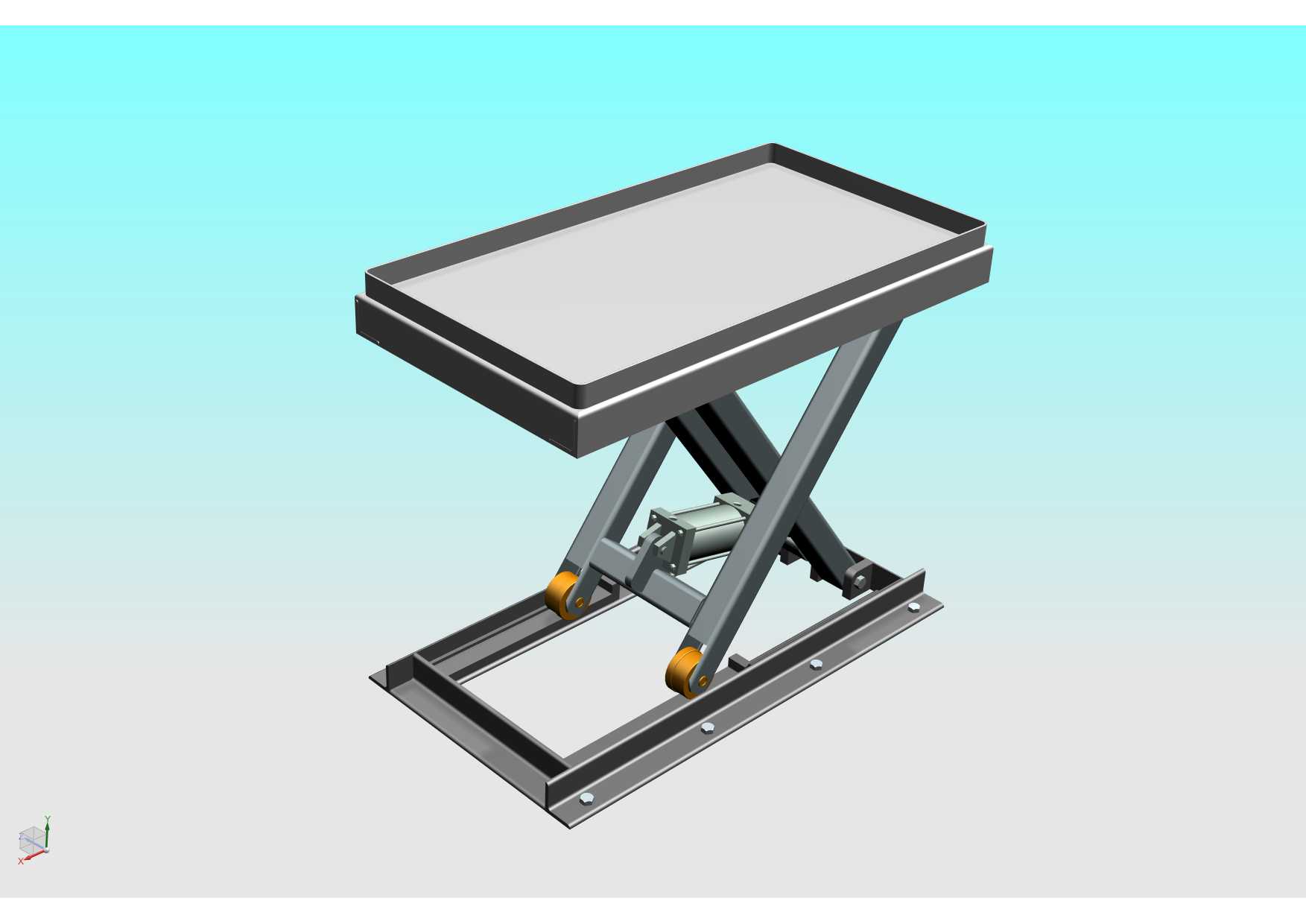

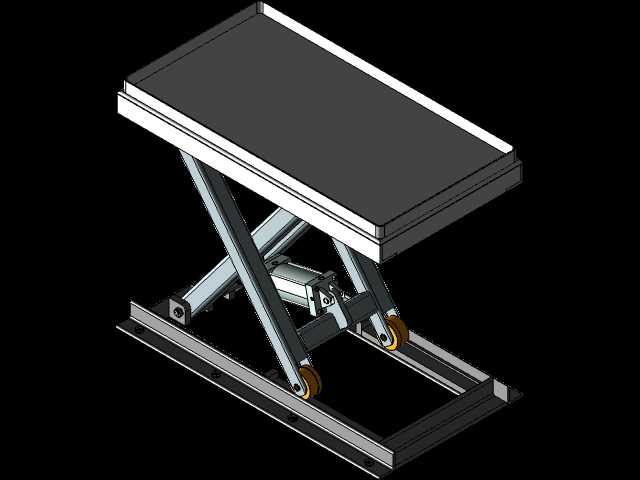

　　从结构设计逻辑来看，这款平台采用单组交叉剪叉臂作为核心承载构件，剪叉臂的铰接点位置经过载荷力矩校核，中间铰接轴选用调质处理的40Cr材质，配合自润滑铜套降低反复举升过程中的铰接磨损，底部框架采用槽钢焊接成型，框架上预留的地脚安装孔可以直接通过膨胀螺栓固定在硬化地面上，也可以搭配脚轮组件做成移动式作业平台，适配不同工位的灵活调度需求。驱动端采用横向布置的气缸，气缸缸筒尾部铰接在底部框架的固定座上，活塞杆端铰接在剪叉臂的中部驱动耳板上，这种布置方式可以最大化利用剪叉臂的力矩放大效应，降低气缸选型的推力需求，相比底部竖直布置驱动缸的结构，横向布置能有效压缩设备的最低闭合高度，让平台在最低位置时的台面高度控制在200mm以内，方便低矮工位的物料对接。

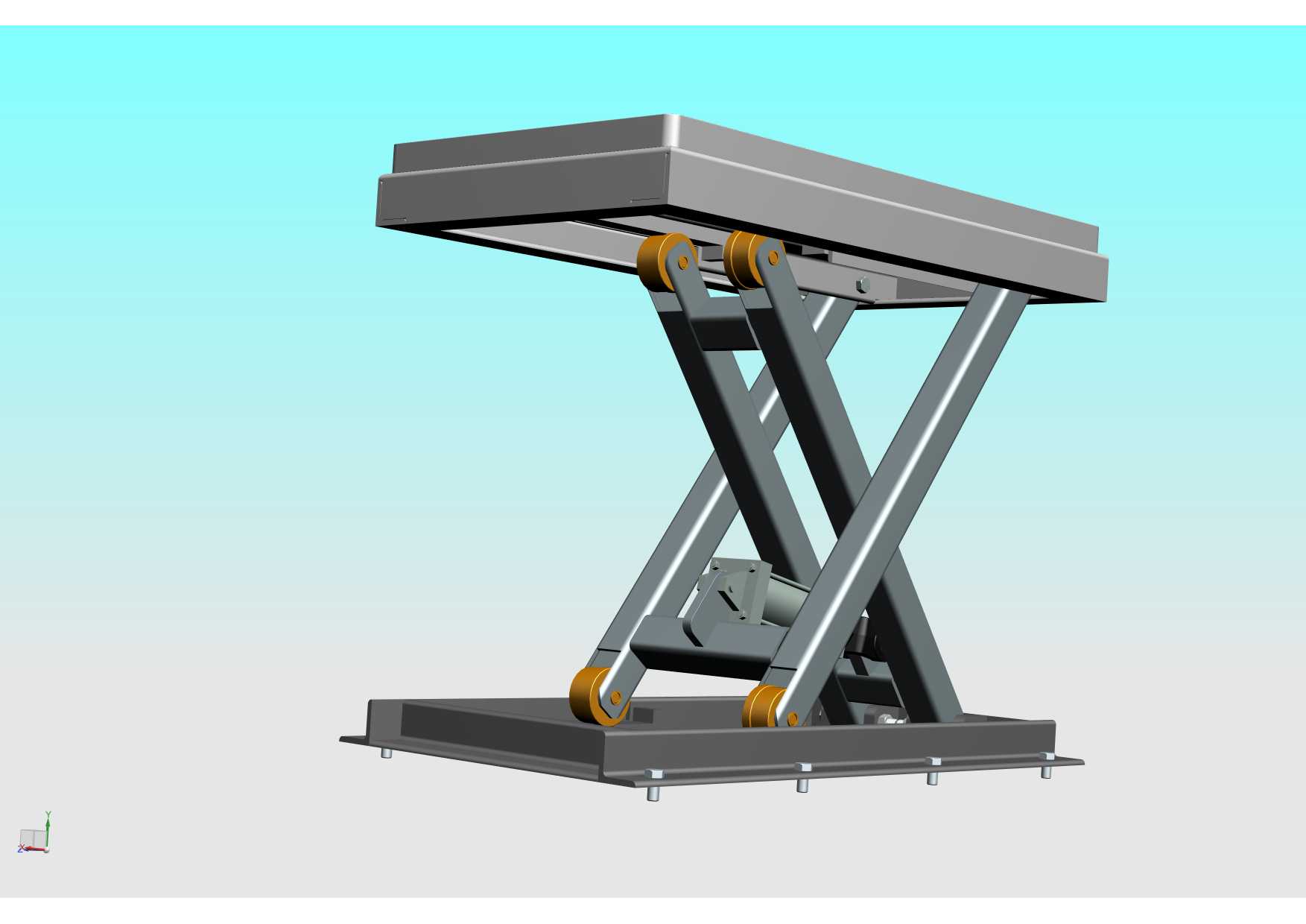

　　台面部分采用带围边的平板结构，围边高度30mm，可以防止放置在台面上的工装、物料在升降过程中滑落，台面背面焊接有纵横交错的加强筋，避免大载荷集中放置时出现台面变形，台面与剪叉臂上端的连接采用滑动副配合铰接点的结构，一侧剪叉臂上端与台面铰接固定，另一侧剪叉臂上端安装有导向滚轮，嵌入台面底部的导向滑槽内，在升降过程中滚轮沿滑槽滚动，抵消剪叉开合带来的水平方向位移，保证台面始终保持水平升降，不会出现卡顿或侧向偏移。

　　安装边界方面，这款平台的底部框架外形尺寸比台面单边窄50mm，在多台平台并排布置时不会出现框架干涉，气缸的管路接口预留有快插接头安装位，现场接入0.5-0.8MPa的压缩空气管路即可投入使用，不需要额外配置液压站或复杂的电控系统，搭配简单的手动换向阀就能实现升降动作的控制，后期维护只需要定期给铰接点加注润滑脂、检查气缸密封件的磨损情况即可，维护成本远低于同载荷等级的液压升降平台。在实际选型适配时，需要注意现场的压缩空气压力稳定性，如果气源压力波动超过0.1MPa，建议在供气管路端加装调压阀，保证举升速度平稳，避免出现台面下降速度过快的安全隐患；如果用于人员登高作业场景，还需要额外在剪叉臂两侧加装安全防护撑杆，在平台升至指定作业高度后锁死剪叉机构，防止气动回路失压导致台面意外下落。

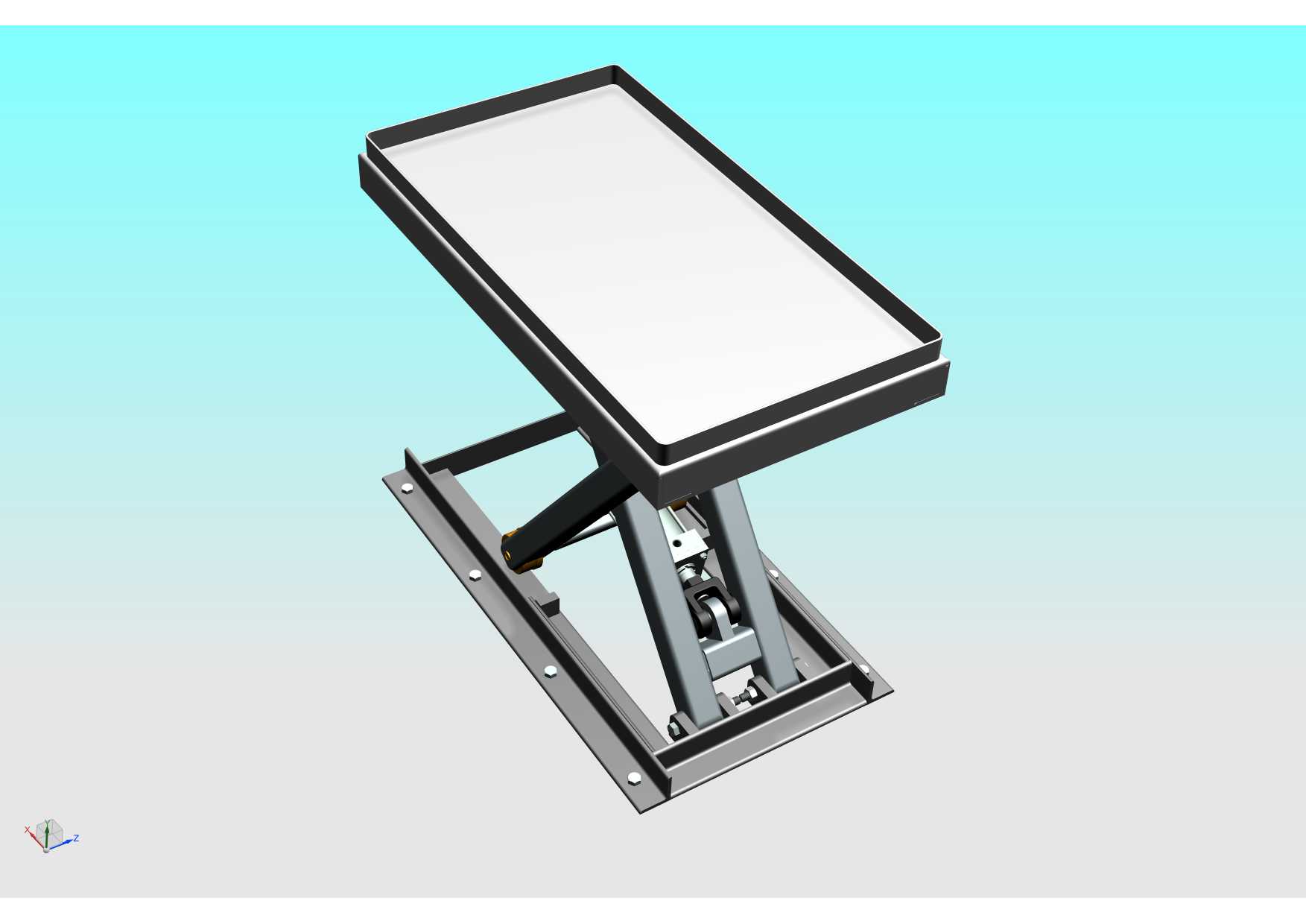

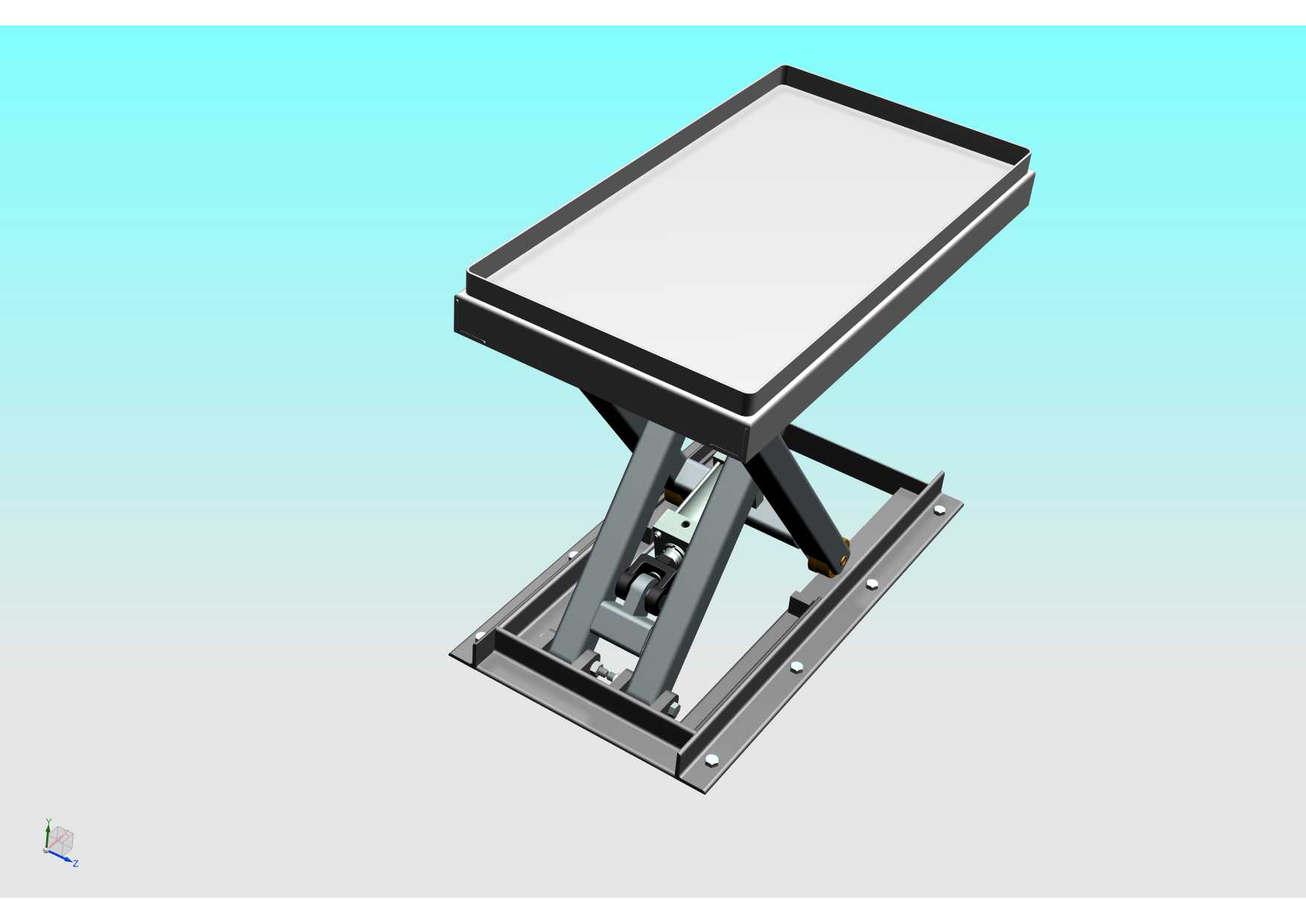

　　从三维建模的细节处理来看，这款模型还原了实际加工中的焊缝预留位置、铰接点的装配间隙、导向滚轮的安装结构，所有钣金件的折弯半径、型材的截面尺寸都符合实际加工的工艺要求，没有出现无法落地的理想化结构，比如剪叉臂的端部倒角、底部框架的吊装孔位置、气缸的磁性开关安装槽都做了细节还原，结构设计人员可以直接在这个模型基础上根据自身工位的载荷需求、行程高度调整剪叉臂的长度、气缸的缸径参数，不需要从零开始搭建基础结构，能大幅缩短非标升降工装的设计周期。在做运动仿真验证时，可以直接给气缸添加线性驱动参数，模拟不同载荷下的剪叉臂受力变化，校核铰接轴的剪切强度、台面的挠度变形，提前发现结构设计中的干涉问题，避免实际加工组装后出现升降卡滞、结构强度不足的问题。
