R3/4规格管螺纹夹紧工装结构设计

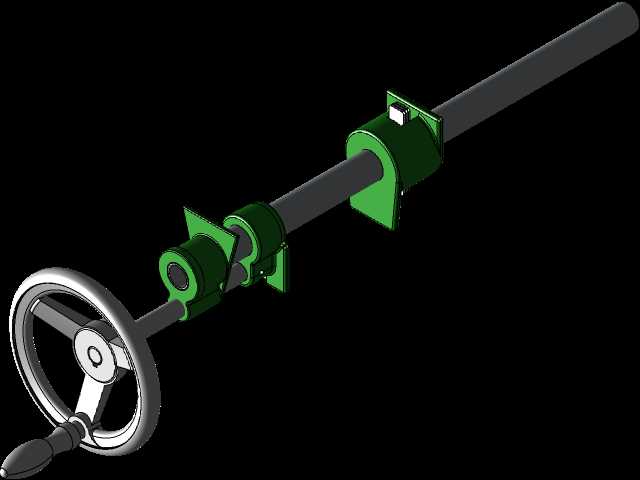

　　这款管螺纹夹紧工装的设计初衷，是解决现场大尺寸管材装夹时行程不足的痛点，区别于常规固定行程的台虎钳类夹具，它依托标准3/4英寸水管作为延长杆载体，可根据待装夹工件的实际尺寸灵活调整夹紧行程，仅受配套水管长度限制，适配性覆盖绝大多数现场管材装夹、管件组对、螺纹加工辅助固定场景。从结构组成来看，整套工装分为手轮驱动端、滑动夹紧座、固定导向座三个核心模块，手轮采用三辐条铸钢式结构设计，握持施力时扭矩传递均匀，不会出现单点应力集中导致的手轮变形，手轮与驱动螺杆采用一体式同轴设计，螺杆穿过固定导向座的内螺纹孔，转动时带动滑动夹紧座沿导向杆轴向移动，实现夹紧与松脱动作。

　　两个夹紧座的V型钳口做了圆弧过渡处理，与圆形管材外壁贴合时接触面积更大，夹紧压强分布均匀，不会在薄壁管材表面留下压痕，也避免了硬接触导致的管材表面防腐层破损，钳口内侧预留了防滑齿槽，齿槽深度控制在0.8mm，既保证足够的静摩擦力防止装夹后工件转动，又不会因为齿槽过深损伤工件表面。导向部分采用双光杆平行导向结构，两根导向光杆与3/4英寸水管平行布置，穿过两个夹紧座的导向孔，孔内镶嵌自润滑铜套，长期往复滑动也不会出现卡顿、咬死的问题，铜套与光杆的配合间隙控制在0.05mm以内，保证滑动夹紧座移动时的同轴度，夹紧时不会出现钳口偏斜导致的装夹歪斜。

　　固定导向座上设置了锁紧顶丝，当调整到合适的初始位置后，可通过顶丝将固定座锁紧在作为延长杆的水管上，避免夹紧受力时固定座出现滑移，滑动夹紧座与驱动螺杆的连接采用浮动接头结构，允许螺杆转动时滑动座仅做轴向移动，不会随螺杆转动，保证钳口始终与管材轴线保持垂直。在实际应用场景中，这类工装常出现在管道安装现场、五金维修车间、管材加工工位，比如现场进行管螺纹套丝作业时，可将管材穿过两个钳口，调整固定座位置后转动手轮夹紧管材，即可开展套丝操作，不需要额外配置重型台钳，整体重量轻，可随管材安装位置灵活移动，尤其适合野外作业、高空管道安装这类无法携带重型固定夹具的场景。设计过程中充分考虑了不同壁厚管材的装夹需求，钳口的开合范围从0到120mm连续可调，配合延长水管的长度选择，可装夹长度从几十厘米到数米的管材，安装边界不受工作台尺寸限制，只要有平整的放置面即可使用，不需要额外做基础固定。驱动螺杆采用梯形螺纹设计，螺纹升角小于当量摩擦角，具备自锁特性，夹紧后不会因为工件的振动、外力冲击出现松脱，夹紧力可通过手轮的施力扭矩灵活控制，针对薄壁塑料管材、厚壁钢管、不锈钢管不同材质的装夹需求，可通过控制手轮转动力度调整夹紧力，避免夹裂薄壁管材或者夹伤软质金属表面。

　　两个夹紧座的壳体采用铸钢材质整体铸造后加工成型，结构刚性充足，最大夹紧力可达5kN，足以满足套丝、切割、打磨等常规管材加工作业的受力需求，不会因为夹紧力过大出现壳体开裂、变形的问题。手轮的握持边缘做了滚花处理，手上沾有油污、切削液时也能稳定施力，不会出现打滑。作为延长杆使用的3/4英寸水管为市场通用标准件，现场可根据需要随时截取合适长度替换，不需要定制特殊规格的杆件，后期维护成本极低，当导向光杆、铜套出现磨损时，也可直接采购标准件替换，不需要整体报废工装。整套结构没有复杂的传动部件，拆解维护仅需要常规内六角扳手、活扳手即可完成，对现场维护人员的技能要求低，适合在作业条件简陋的施工现场推广使用。在三维建模过程中，所有配合面的公差都按照机械加工通用公差选取，导向孔与铜套的配合采用H7/p6过盈配合，铜套与光杆的配合采用H8/f7间隙配合，螺杆与螺母的配合采用7H/7e梯形螺纹配合，保证加工后装配顺畅，不会出现卡滞。所有棱角位置都做了R2以上的圆角处理，避免使用过程中划伤操作人员，外露的螺杆端部做了防护套设计，防止螺纹磕碰损伤，也避免操作人员误触被螺纹刮伤。
