素描机构运动原理三维结构模型

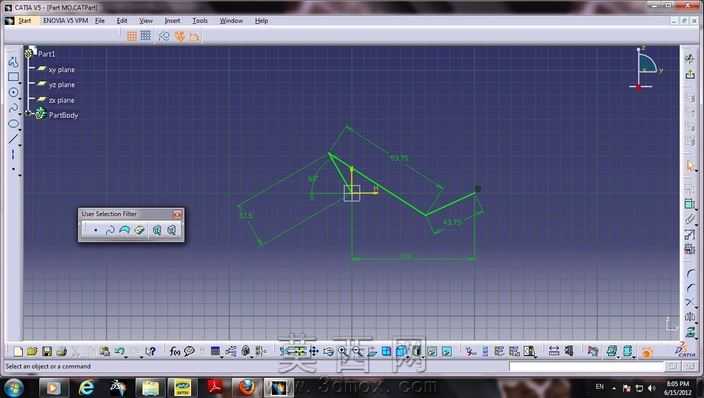

本作品为基于CATIA平台搭建的连杆类素描机构三维模型，建模过程严格遵循机械机构设计的规范逻辑，从草图绘制阶段就精准把控每一处尺寸约束与几何关系。在草图构建环节，设计者先确立核心基准平面，将xy平面作为主绘制平面，依次绘制各段连杆的轮廓线段，通过添加相合约束、长度约束、角度约束，完全定义草图的几何位置，避免后续建模出现过约束或欠约束的问题，图中可见的绿色尺寸标注与约束标识，正是草图完全定义的直观体现，每一处线段的长度、相邻线段的夹角、铰接点的相对位置都经过反复校核，确保机构运动轨迹符合设计预期。建模过程中，设计者采用参数化设计思路，将各连杆的长度、铰接点的位置坐标设置为可调整参数，方便后续根据实际运动需求修改尺寸，快速迭代机构方案。模型的结构核心为多连杆铰接传动结构，各连杆之间通过旋转副实现铰接连接，能够模拟平面连杆机构的往复运动过程，清晰展现机构运动时各构件的位置变化与运动传递路径，可直观演示输入构件的运动如何通过连杆传递至输出端，帮助理解平面连杆机构的运动原理。材质设置上，模型默认采用金属结构件的基础材质属性，能够清晰区分不同构件的轮廓边界，方便观察各部件的相对运动关系，渲染阶段采用软件默认的工程视图模式，保留草图网格与基准坐标系，便于查看建模的基准逻辑与尺寸参考。整个模型的设计思路围绕教学演示与原理验证展开，没有添加冗余的装饰结构，重点突出机构的运动逻辑与构件连接关系，既可以作为机械原理课程的教学演示素材，帮助初学者理解平面连杆机构的约束添加方法与运动传递规律，也可以作为同类机构设计的基础模板，通过修改参数快速适配不同的运动行程、传动比需求，为后续的机构优化、运动仿真分析提供可靠的基础模型支撑。
