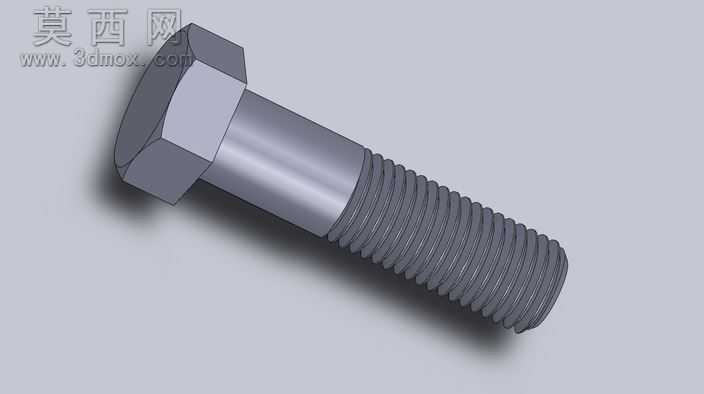

M20外六角半螺纹紧固螺栓三维建模

本模型为M20规格外六角半螺纹螺栓，建模过程严格遵循普通外六角螺栓的通用尺寸规范，首先通过草图绘制正六边形的螺栓头部轮廓，拉伸生成对应厚度的六角头实体，对头部棱边做符合工艺要求的微小倒角处理，还原实际生产中螺栓头部的去毛刺工艺特征。螺杆部分采用分段建模方式，靠近螺栓头部的光杆段与头部做一体化布尔运算合并，保证结构衔接处无几何缝隙，光杆段直径严格匹配M20螺栓的公称尺寸公差范围，表面做光滑质感处理，模拟冷镦成型后的金属光面效果。螺纹段采用螺旋扫描特征生成，先绘制符合公制粗牙螺纹标准的牙型截面，沿预设的螺旋路径扫描切除出连续的螺纹牙型，每一圈螺纹的牙距、牙高、牙型角度均严格对应M20粗牙螺纹的参数要求，螺纹首尾处做自然收尾过渡，还原实际滚丝加工后的螺纹端部形态。材质渲染阶段采用中碳结构钢的材质参数，调整金属粗糙度、反射率参数，模拟经过发黑处理的标准螺栓表面质感，添加柔和的环境漫反射效果，清晰呈现六角头的棱边转折、光杆段的圆柱曲面、螺纹段的牙型起伏等结构细节。设计过程中重点还原半螺纹螺栓的结构特性，光杆段适用于需要径向定位的装配场景，螺纹段用于配合螺母实现锁紧紧固，整体模型几何结构完整，无破面、错面、重叠面等建模缺陷，可直接用于机械装配模拟、紧固件选型演示、工装夹具设计配套等场景，能够直观展现外六角半螺纹螺栓的外形特征与结构细节，为机械设计中的紧固件选型、装配干涉检查提供精准的三维模型支撑。
