双人休闲脚踏游船结构设计方案

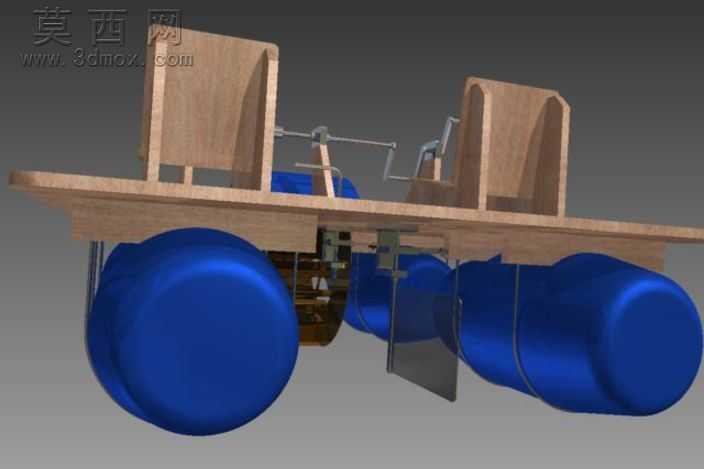

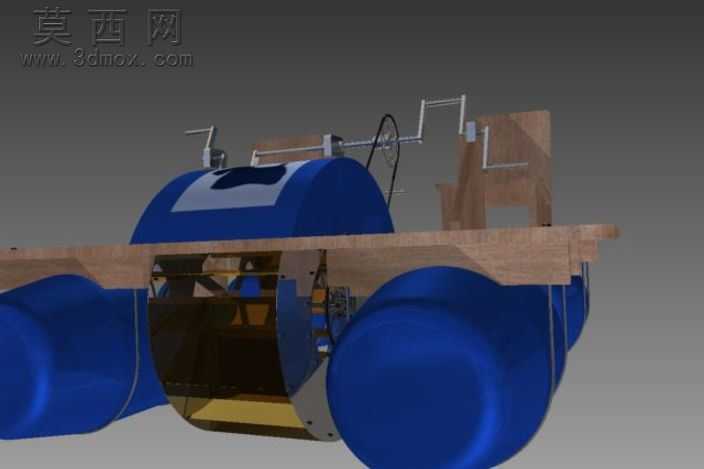

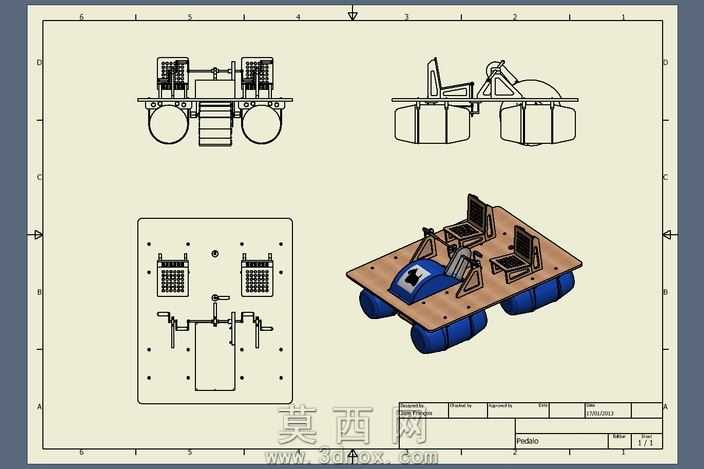

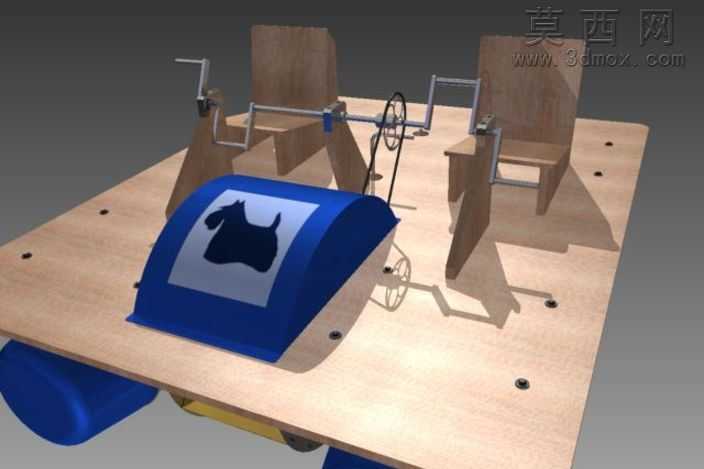

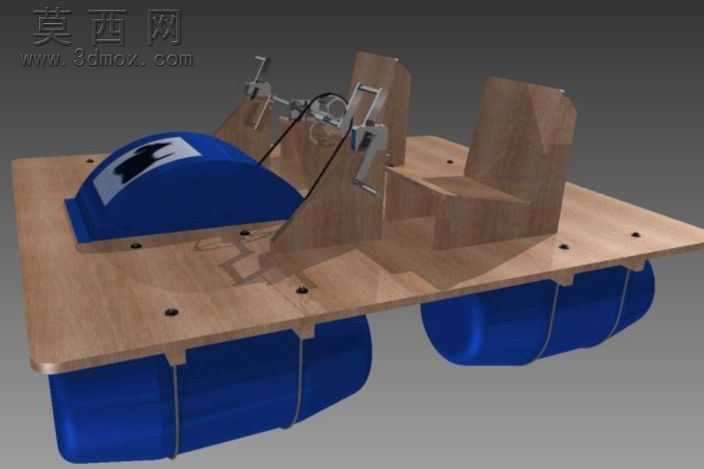

本作品为双人休闲脚踏船的三维结构设计方案，采用Autodesk Inventor完成全参数化建模与装配验证，完整还原了脚踏船的核心传动、承载、浮体三大功能模块。建模过程中首先对船体浮体部分进行曲面造型设计，蓝色浮体外壳采用光滑圆弧过渡曲面，既保证了水体中的浮力承载性能，也通过曲面优化降低了航行时的水流阻力，浮体表面赋予哑光蓝色工程塑料材质，模拟实际滚塑成型的船体外壳质感。上部承载平台采用木质纹理材质的平板结构，平台上预先设计了标准安装孔位，用于固定座椅、传动机构等部件，孔位位置经过装配干涉校验，确保各部件安装无错位。座椅部分采用实木质感的材质渲染，还原休闲游船的舒适乘坐体验，座椅靠背与座面的角度经过人机工程学优化，适配长时间乘坐的姿态需求。核心传动部分采用金属材质渲染，完整还原了脚踏曲柄、传动链轮、链条、转向把手的联动结构，两侧独立的脚踏曲柄可支持两名乘客同时发力驱动，链轮链条传动结构经过运动仿真验证，可顺畅将脚踏的旋转动力传递至水下推进结构，转向把手与前端转向机构联动，可灵活控制船体航行方向。模型前部设计了带品牌标识的弧形装饰罩，既可以遮挡前部传动结构提升整体美观度，也可作为前部置物空间使用。整体装配过程严格按照实际生产的装配逻辑进行约束添加，所有活动部件均保留了正确的运动自由度，可直接用于运动仿真演示，验证脚踏传动的行程、转向结构的转动角度是否符合设计要求，材质搭配上区分了工程塑料浮体、木质承载平台与座椅、金属传动件的不同质感，渲染效果贴近真实产品的视觉表现，可用于产品方案展示、结构验证以及生产前的装配工艺参考。
