斯巴鲁翼豹WRX前副车架结构设计

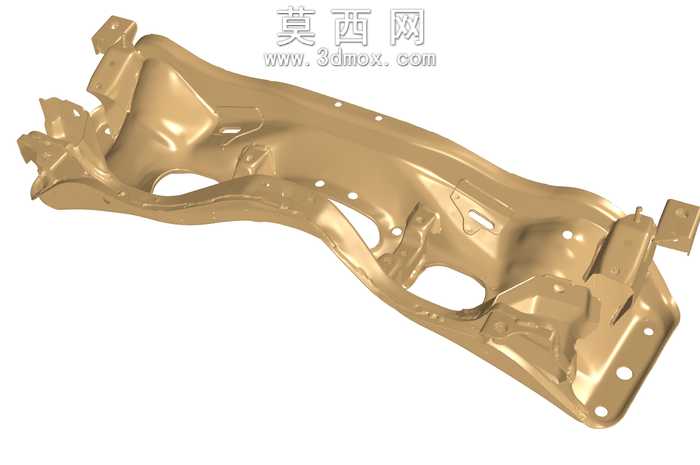

该三维模型为斯巴鲁翼豹WRX车型的前副车架结构，整体基于实车扫描数据逆向建模完成，完整还原了原厂前副车架的复杂曲面形态与结构细节。建模过程中首先对扫描获取的stl点云数据进行规整处理，剔除扫描噪点、补全数据缺失区域，通过曲面拟合、桥接、裁剪等操作构建连续顺滑的外表面，再根据钣金冲压件的工艺特性，对模型进行厚度偏移，还原金属板材的真实壁厚特征，同时对所有安装孔位、定位缺口、加强筋结构进行精准复刻，保证各安装点位的位置精度与实车一致。材质设置上模拟车用镀锌钢板的金属质感，赋予模型浅金色金属材质，调整材质的粗糙度、金属度参数，还原冲压钣金件表面的细微哑光金属质感，同时对冲压成型的圆角、折边区域做光影优化，在渲染时能够清晰呈现结构的凹凸层次与弯折特征。结构设计层面，该前副车架采用一体式冲压焊接结构，主体为大尺寸冲压钣金成型件，通过多道弯折、冲压形成高低错落的腔体结构，在保证整体结构强度的同时实现轻量化设计；模型上预留了动力总成安装点位、悬架摆臂连接孔位、转向机构固定位以及车身连接安装点，所有孔位的孔径、位置度都严格参照实车数据设置，周边设计有翻边加强结构，避免安装点位受力变形；车架主体上分布的多个减重孔经过形状优化，在不降低结构刚性的前提下减少零件自重，同时兼顾冲压工艺的成型可行性，避免出现冲压开裂、起皱的工艺缺陷。建模过程中重点还原了钣金件的冲压特征，包括弯折处的工艺圆角、局部的加强凸台、焊接定位的凸点结构，所有过渡曲面都保持G2连续，保证模型在工程验证、结构分析、改装设计等场景下都具备实用价值，能够直接用于底盘结构匹配、改装件开发、装配干涉检查等相关工作。
