起重吊装用锻造吊钩三维结构设计

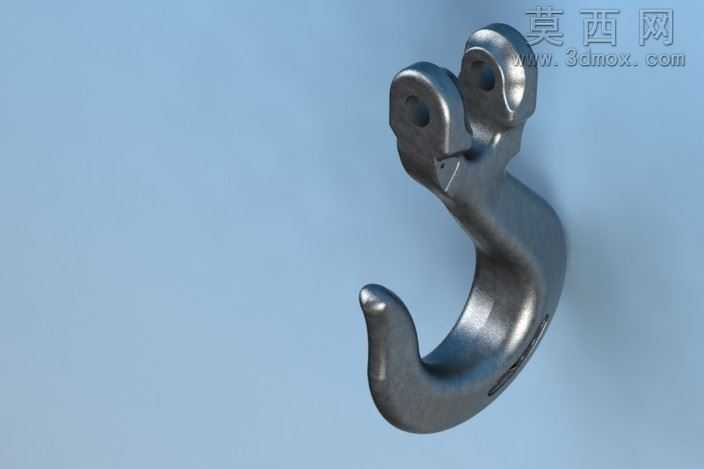

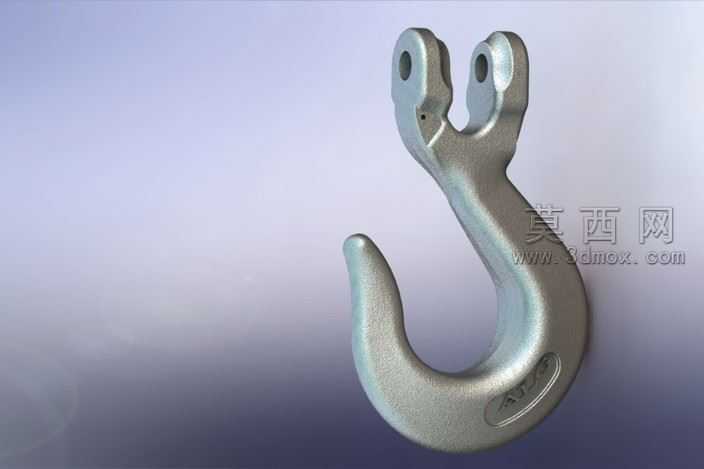

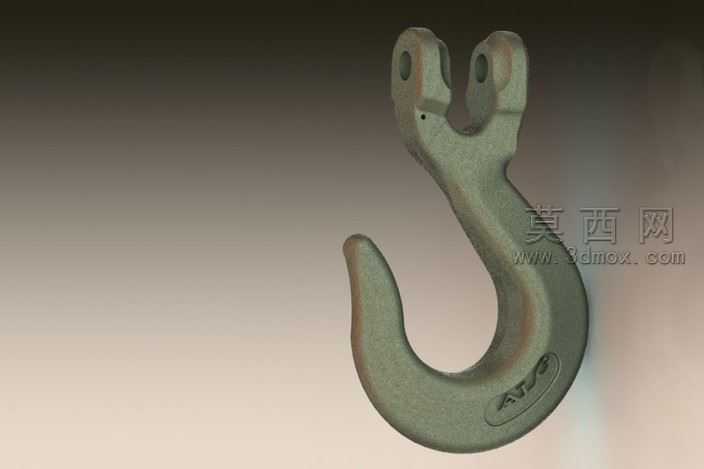

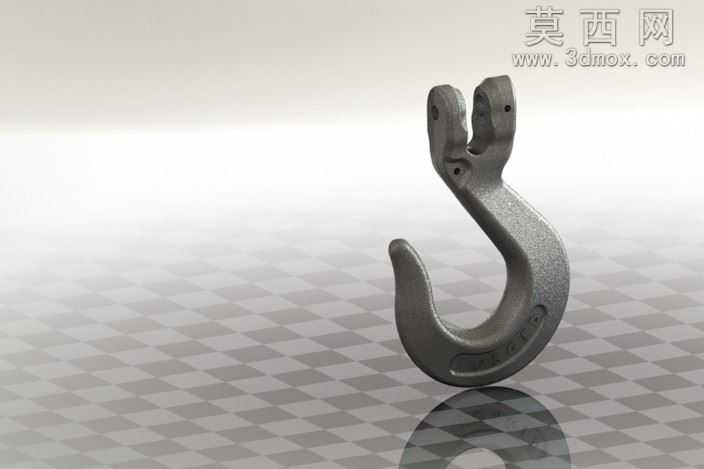

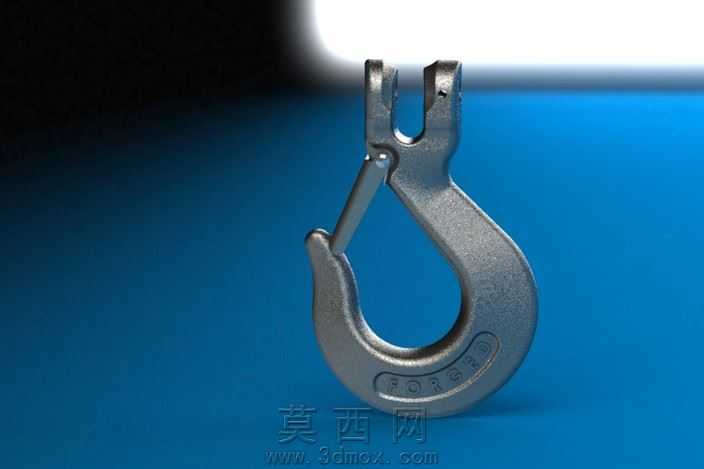

本模型为起重吊装作业场景使用的锻造式吊钩三维结构，建模过程依托SolidWorks平台完成全参数化特征构建，首先以吊钩实际承重工况的受力曲线为基础绘制钩体的轮廓草图，通过扫描特征生成钩身的弯曲主体结构，精准还原吊钩钩尖的防脱弧度、钩身的渐变壁厚设计，保证模型结构与实际工业锻造吊钩的力学结构完全匹配。建模过程中对吊钩顶部的双铰接耳板结构做了精细化特征处理，两个铰接耳板的同轴销孔严格按照装配公差要求做同心约束，耳板上的定位小孔、边缘的锻造圆角均逐一通过切除、圆角特征完成构建，还原了实际吊钩加工过程中的工艺细节，避免模型出现尖锐棱角等不符合实际生产的结构问题。材质渲染阶段采用了锻造合金钢的材质参数，为模型赋予了略带粗糙质感的金属磨砂表面，添加了符合工业摄影逻辑的环境反射效果，在钩体下方设置了反光平面模拟金属台面的倒影，通过三点布光的渲染设置突出钩体的曲面弧度与结构厚度，还原了锻造吊钩表面的氧化层质感与金属厚重感，让渲染效果贴近真实工业产品的视觉表现。结构设计上充分考虑吊钩的实际使用逻辑，钩身从顶部铰接端到钩尖位置做了渐变的截面尺寸变化，在受力最大的钩身弯曲段做了截面加厚处理，钩尖位置做了向内收的防脱弧度，避免吊装过程中吊索滑脱，顶部的双铰接耳板结构预留了与吊钩滑轮组、卸扣连接的装配空间，可直接用于起重吊具的装配模拟、受力仿真分析场景，模型的所有特征均保留可编辑参数，能够根据不同承重吨位的设计需求快速调整钩身尺寸、耳板间距、销孔直径等参数，适配不同规格起重设备的吊钩设计需求，可用于五金产品设计演示、起重机械结构教学、吊装方案模拟等多个场景。
