剖视展示型密封滚动轴承三维结构设计

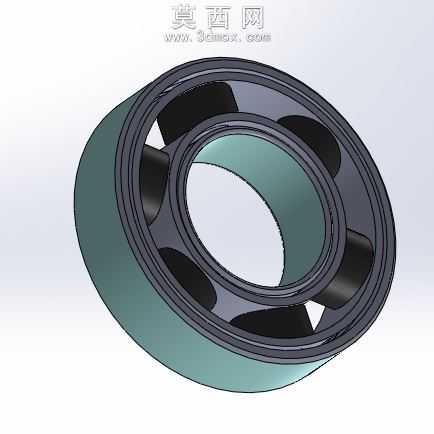

本作品为采用三维建模软件完成的密封式滚动轴承参数化设计模型，采用半剖视的展示形式，直观呈现轴承的内部组成结构与装配关系，便于机械设计从业者快速理解该类通用传动零件的构造逻辑。建模过程中首先依据滚动轴承的通用尺寸规范完成基础参数设定，先构建轴承的内圈、外圈主体结构，精准绘制内外圈的滚道曲面，保证滚道曲率与滚动体的球面曲率完全匹配，确保滚动体可在滚道内实现顺畅的滚动运动，还原轴承降低传动摩擦阻力的核心功能。之后完成滚动体的阵列装配，按照标准轴承的滚动体排布间距，将球形滚动体均匀装配在内外圈滚道之间，保证每个滚动体与滚道的接触关系符合实际装配要求。随后构建轴承的密封结构，也就是模型中呈现的深绿色密封端盖部分，该部分采用弹性密封材质的参数设定，建模时精准匹配密封端盖与内外圈的卡槽配合尺寸，还原密封轴承阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏的结构功能。模型中滚动体采用亮青色的材质渲染设定，与深色的密封端盖、金属质感的内外圈形成清晰的视觉区分，让各组成部件的边界一目了然，无需拆分装配体即可清晰观察内部构造。建模全程采用参数化草图驱动特征的方式构建，所有尺寸均可根据实际使用需求进行快速调整，可直接适配不同轴径、不同安装场景的机械设计需求。模型的各部件装配约束完全符合实际轴承的装配逻辑，不存在干涉错位问题，可直接用于机械装配的干涉检查、传动结构演示、教学课件制作等场景，能够帮助设计人员在整机设计阶段快速完成轴承选型的装配验证，减少实物试装的成本消耗，也可作为机械基础教学的直观演示素材，让学习者快速掌握密封滚动轴承的结构组成与工作原理。
