单排水平错SMD板对板连接器三维建模作品

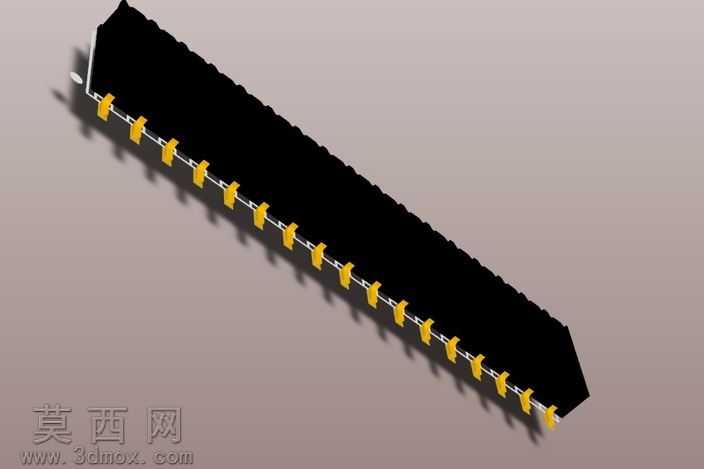

本模型为表面贴装型单排板对板连接器，建模过程以参数化设计为核心思路，首先梳理连接器的核心结构组成：黑色绝缘基座、等距排列的黄色接触端子、端部定位结构三个核心部分，首先绘制绝缘基座的主体轮廓，根据单排连接器的排布特性，采用线性阵列的方式完成基座侧边的端子卡槽结构，保证每个卡槽的间距公差控制在建模精度范围内，避免后续端子装配出现错位问题。绝缘基座的材质设定为耐高温黑色工程塑料，渲染时调整材质的粗糙度参数，还原塑压件表面的细微哑光质感，同时在基座的端部添加定位倒角与卡扣结构，还原实际生产中连接器贴装时的定位与固定特征。接触端子部分采用导电金属材质，表面做镀金层的质感调整，渲染时提升金属部分的反光度与细微的金色色泽，还原SMD端子的焊接端与接触端的结构差异：焊接端为平整贴装面，适配PCB表面贴装工艺，接触端为弹性接触结构，建模时还原端子的弯折角度与弹性臂厚度，保证结构特征与实际器件一致。建模过程中针对17针版本的结构做了参数化调整预留，可通过修改阵列数量快速生成不同针数的同系列连接器模型，适配不同的电路连接需求。整体渲染采用柔和的侧上方打光，突出绝缘基座与金属端子的材质对比，同时添加柔和的地面阴影，提升模型的立体展示效果，结构上完全还原Samtec地对导弹系列单排水平错连接器的装配特征，所有卡扣、定位柱、端子排布均符合实际器件的尺寸比例，可用于PCB布局演示、接插件结构教学、电子设备装配模拟等场景，模型的结构拆分清晰，绝缘主体与接触端子为独立建模实体，可单独导出用于结构分析或装配干涉检查。
