M16x1内螺纹圆柱连接套筒结构

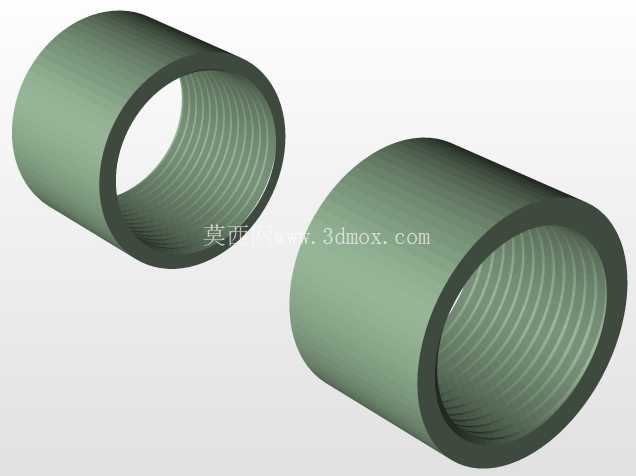

　　在各类机械装配、工装夹具搭建、液压管路排布以及小型机电设备组装场景中，细牙螺纹连接结构的应用占比始终居高不下，M16x1规格的内螺纹套筒作为常见的衔接部件，往往承担着两段外螺纹构件的同轴对接、长度补偿以及刚性传力的作用，很多现场装配人员在遇到杆件对接空间受限、无法直接采用长螺栓贯穿连接的工况时，都会优先选用这类等径内螺纹套筒作为衔接媒介。从结构设计逻辑来看，这款M16x1内螺纹套筒采用等壁厚圆柱外形设计，整体外圆无额外台阶、卡槽或定位凸缘，这种极简的外形设计并非简化工艺的妥协，而是充分考虑了狭小安装空间内的装配便利性——当安装位置的径向预留间隙仅比套筒外圆大0.2-0.5mm时，无台阶的光滑外圆可以顺利沿轴向推入安装位，不会出现凸台卡滞的问题，同时光滑外圆也能在需要的时候与安装孔形成小间隙配合，起到辅助径向定位的作用，避免两段对接的杆件出现同轴度偏差过大的问题。

　　套筒两端的内螺纹均采用M16x1细牙螺纹规格，细牙螺纹的螺距仅为1mm，相比同公称直径的粗牙螺纹，细牙螺纹的小径更大，套筒整体的抗剪切、抗拉伸强度更有保障，同时细牙螺纹的自锁性能更优，在承受小幅振动的工况下不容易出现松脱，不需要额外增加防松垫片也能保持稳定的连接预紧力，这一特性让它非常适合用在有持续微振的机电设备内部构件连接场景中。从尺寸边界来看，这款套筒的内螺纹有效旋合长度经过合理匹配，两端的螺纹旋合深度均满足螺纹连接的强度要求，不会出现旋合圈数不足导致的螺纹滑牙风险，同时套筒的总长度控制在合理范围内，既不会因为长度过长导致装配后整体结构冗余，也不会因为长度过短导致螺纹啮合长度不足。

　　在实际建模过程中，内螺纹的牙型轮廓严格遵循普通螺纹的基本牙型标准，牙顶与牙底的圆弧过渡都做了准确还原，并非简单的贴图示意，这就保证了模型导入到装配体中进行干涉检查时，能够准确模拟螺纹旋合过程中的实际配合状态，不会出现螺纹牙型互相穿透的误判，方便结构设计人员在做装配验证时直接调用，不需要再额外修正螺纹特征。很多设计人员在做小型传动机构的杆件对接时，经常会忽略螺纹套筒的壁厚强度校核，这款M16x1套筒的壁厚经过合理取值，在保证内螺纹牙根强度足够的前提下，外圆直径控制在合理范围，既不会因为壁厚过大造成材料浪费和整体重量增加，也不会因为壁厚过薄导致装配拧紧时套筒出现胀裂变形。

　　在液压系统的低压管路对接场景中，这类两端等径的内螺纹套筒也常被用作管路延长衔接件，光滑的外圆表面方便加装密封圈或者管夹固定，配合细牙螺纹的密封特性，在低压流体输送场景下也能保证足够的连接密封性，不会出现渗漏问题。在工装夹具的导杆衔接场景中，这款套筒可以将两段分段加工的导杆同轴连接为整体，光滑外圆与导向套的配合面不会因为连接结构的存在出现卡顿，保证导杆往复运动的顺畅性。建模过程中，套筒的两端端面都做了微小的倒角处理，这一细节还原了实际机加工的工艺要求，既可以去除端面加工留下的毛刺，也能在对接外螺纹构件时起到导向作用，方便外螺纹快速对准内螺纹入口，提高现场装配的效率，避免螺纹对中偏差导致的牙型磕碰损伤。从材料适配的角度来看，这类结构的套筒可以根据实际使用场景选用不同材质，承受较大拉压载荷的场景可以选用45号钢调质处理，需要防腐的场景可以选用304不锈钢加工，需要轻量化的场景也可以选用铝合金材质加工，模型的参数化特征可以方便设计人员根据选用的材料强度调整壁厚和螺纹旋合长度，不需要重新绘制整体轮廓。在做三维装配仿真时，这款模型的同轴度、端面垂直度等形位公差参考实际加工精度设置，能够准确模拟实际装配后的公差累积效果，帮助设计人员提前预判装配过程中可能出现的同轴度偏差问题，优化整体结构的尺寸链设计。
