带通廊坡顶二层民用住宅建筑结构

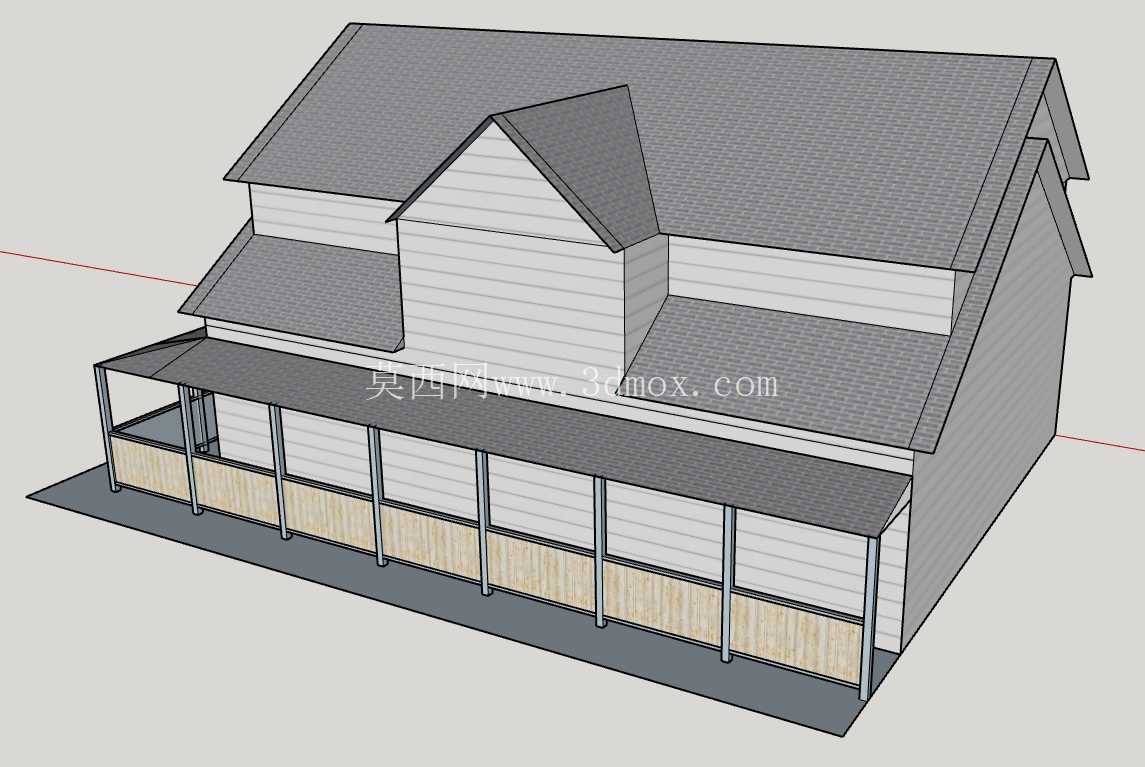

　　该模型还原的是城郊乡村常见的带单侧通廊的二层框架住宅，这类建筑在国内自建房、民宿改造、乡村规划项目中应用极广，很多结构设计从业者在做小型民用建筑方案阶段，都会先搭建这类基础框架来校验空间尺度、外立面比例与场地适配性。从结构逻辑来看，整体采用钢筋混凝土框架承重，外墙挂板采用横向排布的纤维水泥挂板构造，通廊区域的栏板分为上下两段，下段为实体木质围护，上段为开敞式立柱支撑，既保证一层廊下空间的通风采光，也能避免低层区域的视线通透问题，适配南方多雨炎热地区的使用需求。

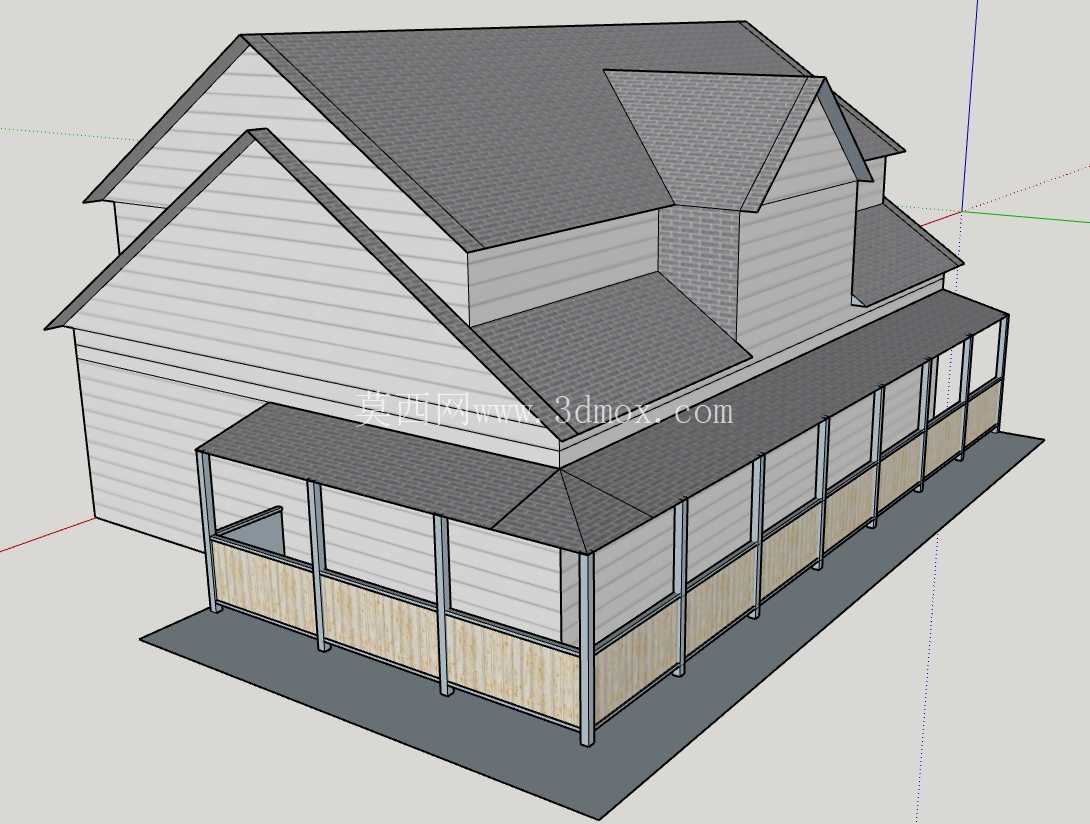

　　坡屋顶采用多坡面组合设计，主屋面为大跨度双坡顶，侧面突出的楼梯间、附属功能区采用小坡顶衔接，所有屋面檐口都做了外挑处理，外挑尺寸控制在600mm到800mm之间，刚好能覆盖外墙与通廊的衔接区域，避免雨水直接冲刷墙面，同时也能在夏季给一层通廊提供足够的遮阳区域。通廊沿建筑长边单侧布置，立柱采用150mm见方的方形截面，柱距控制在2400mm，符合民用建筑常用的模数要求，廊下地面比室外地坪抬高150mm，设置缓坡衔接，兼顾无障碍通行与雨季防积水的需求。从设计思路上，建模时优先确定了建筑的整体控制尺寸，主体建筑面宽控制在14米，进深控制在10米，一层层高3.3米，二层层高3米，屋脊总高度控制在8.7米，这个尺度既符合乡村自建房的宅基地审批常见尺寸限制，也能保证内部空间的舒适度，不会出现层高过低压抑或者过高浪费建材的问题。外墙挂板的建模采用了组件复用的方式，每一块挂板的尺寸、拼接缝隙都做了统一参数化设置，调整整体尺寸时可以快速批量修改，不用逐个调整构件，能大幅提升方案调整阶段的效率。

　　屋面瓦采用了常见的沥青瓦构造建模，瓦片的搭接尺寸、排布方向都按照实际施工工艺设置，坡屋面的坡度设置为30度，这个坡度在大部分降水区域都能保证雨水快速排出，不会出现屋面积水渗漏的问题，同时也不会因为坡度过大导致屋面施工难度提升、建材浪费。在安装边界方面，模型预留了建筑与场地衔接的接口，底部的基础承台位置、室外台阶的衔接位置、周边散水的构造范围都做了明确的标识，做场地整合建模时可以直接对接周边道路、绿化的模型，不用再反复核对建筑的外轮廓边界。通廊的立柱底部预留了预埋件的安装位置，对应基础的预留螺栓孔位，实际施工时可以直接按照模型的定位来放线，减少现场的尺寸核对误差。

　　二层的外窗位置都做了窗套的构造突出，窗台下做了滴水线构造，避免雨水顺着墙面流到窗台下造成墙面污染。从功能布局来看，一层通廊可以作为日常休闲、杂物临时堆放、雨天户外活动的空间，二层主要为居住空间，坡屋顶下方的闷顶空间可以作为储物使用，也可以后续改造为阁楼空间，提升建筑的使用面积。这类框架结构的住宅相比传统砖混结构，空间分隔更加灵活，后续改造时可以根据使用需求调整内部隔墙位置，不用顾虑承重墙体的限制，不管是作为家庭自住，还是改造为小型乡村民宿、社区公共服务点都能适配。建模过程中对所有构件的交接位置都做了工艺校验，比如屋面与墙体的交接处做了泛水构造的预留，通廊屋面与主墙体的衔接处做了排水坡度的找坡，避免出现排水死角，立柱与栏板的交接处做了收口构造，不会出现构件穿插、缝隙不合理的问题，导出工程图时可以直接提取节点构造作为施工参考，不用再二次调整节点细节。
