埃舍尔风格互锁蜥蜴立体拼接结构

　　做结构设计这十几年，经手的工业构型多是冲着功能落地去的，第一次拆解这种源自埃舍尔镶嵌艺术的互锁蜥蜴结构，最先注意到的是它完全跳出了常规工业零件的装配逻辑——常规零件的配合面要么是轴孔过渡、要么是平面贴合，公差带卡得死死的，而这套蜥蜴构型的配合边界，是顺着生物形态的肢体轮廓走的，每只蜥蜴的肢体弯折角度、躯干弧度，都刚好和相邻个体的凹陷区域完全契合，没有多余的定位销、卡扣，单靠轮廓的形面契合就能实现无间隙拼接。

　　很多人第一眼觉得这只是个艺术摆件，其实在工程领域它的参考价值不低，尤其是做模块化快装结构、异形拼接工装的时候，这种生物形态的互锁思路能解决不少常规构型解决不了的问题。比如做狭小空间内的填充支撑结构，常规的方形、六边形模块在遇到曲面边界的时候总会留缝隙，而这种顺着形面走的互锁单元，能顺着安装边界的弧度调整排布，每一个单元的轮廓都和相邻单元、边界壁面完全贴合，支撑受力的时候不会出现局部应力集中的问题。之前做过一个异形舱体内的减震填充方案，一开始用的是标准六边形蜂窝结构，靠近舱壁曲面的位置要么切边破坏结构整体性，要么留间隙导致减震阻尼不均，后来参考了这种镶嵌互锁的思路，把靠近边界的单元轮廓改成和壁面完全贴合的异形曲面，单元之间还是用类似的肢体形面互锁，装完之后整个填充层的受力均匀性提了近三成，没有出现局部塌陷的问题。

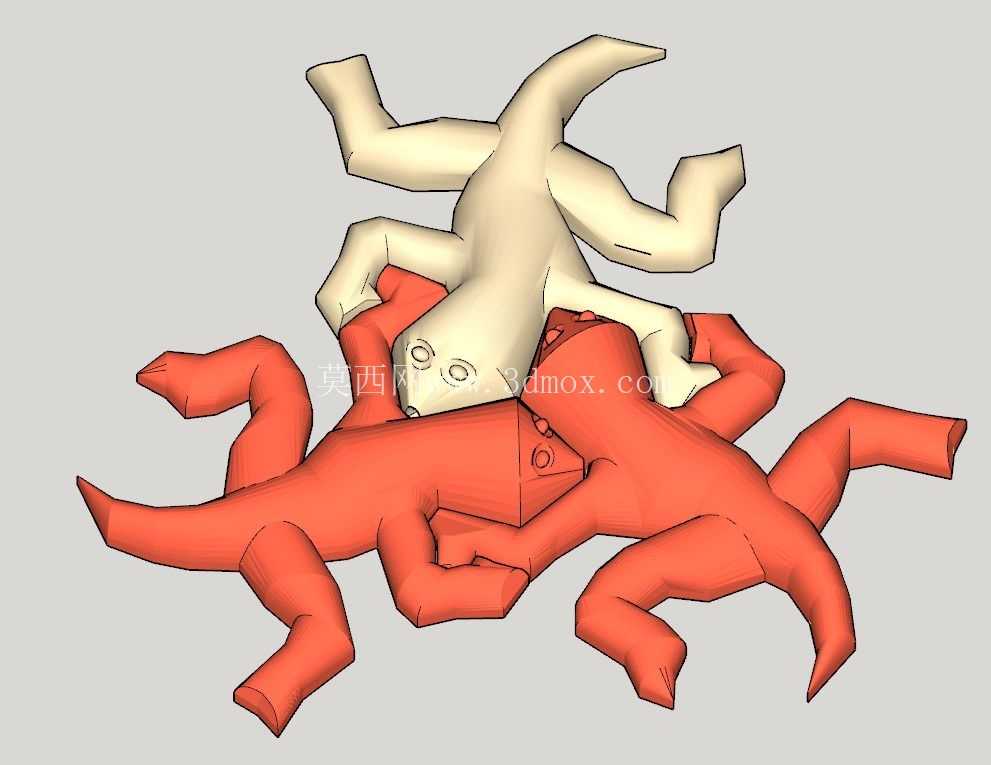

　　回到这套蜥蜴构型本身，它的设计核心是把平面镶嵌的六边形逻辑做了三维升维，平面上埃舍尔的蜥蜴是在六边形网格里交替排布，到了立体空间里，每只蜥蜴的躯干对应六边形的中心区域，四条腿加尾巴刚好对应六边形的六个边，相邻蜥蜴的肢体互相嵌合，刚好填满立方体的内部空间，没有任何冗余空隙。做三维建模的时候，最考验功力的是形面的连续过渡，要是肢体的弯折角度差个一两度，拼接的时候就会出现干涉或者缝隙，我之前复刻类似结构的时候，先在草绘里把平面镶嵌的六边形网格画准，确定每个蜥蜴单元的六个连接点位置，再用样条曲线顺着生物形态勾勒躯干和肢体的轮廓，每一段轮廓的曲率都要和相邻单元的对应轮廓做曲率连续检查，不然拼接的时候形面会出现突兀的折角，不仅视觉上不协调，受力的时候也容易在折角处出现应力断裂。

　　从安装边界来看，这套互锁结构的外轮廓刚好适配正立方体的内腔，六个面的最外点都和立方体的内壁齐平，要是把它做成实体拼接教具或者文创摆件，外壳只需要做标准的正立方体盒体就行，不需要额外做定位结构，拼好的蜥蜴群靠互相的形面锁止就能固定在腔体里，不会出现晃动散落的问题。要是把这种结构放大到工程尺度，比如做临时搭建的模块化掩体、异形展陈的支撑骨架，每个单元可以做成轻量化的中空结构，单元之间靠形面互锁定位，不需要额外的紧固件，拆装的时候只需要顺着拼接方向依次取出单元就行，比常规的螺栓连接模块快装效率高很多，而且没有零散的紧固件，不会出现零件丢失的问题。

　　还有个容易被忽略的设计细节，这套构型里的蜥蜴分两种配色，其实对应的是镶嵌结构里的两种单元朝向，两种朝向的单元交替排布，才能形成连续无断点的互锁网络，要是朝向错了，相邻单元的肢体就会出现干涉，根本拼不到一起。这和工业里的防错设计逻辑是通的，很多快装模块就是靠不同的外形轮廓来区分安装方向，工人不需要看标识，靠外形就能判断装没装对，能有效降低装配出错率。之前做生产线的快换工装的时候，就参考过这种思路，把不同功能的工装模块做上类似的异形互锁轮廓，只有方向对了才能装到工位上，从根源上避免了工装装反导致的生产事故。

　　另外，这种仿生形态的互锁结构在3D打印领域的应用也越来越广，常规的打印支撑结构都是网格状或者树状，拆支撑的时候容易伤到零件表面，要是用这种互锁的可溶解支撑单元，顺着零件的复杂形面排布支撑，打印完之后只需要把支撑单元顺着拼接方向依次拆下来就行，不会在零件表面留下支撑痕迹，对表面质量要求高的复杂曲面零件来说，这种支撑结构的优势比常规支撑大很多。而且这种支撑单元可以重复利用，拆下来之后还能给其他同类型的复杂零件做支撑，能降低打印耗材的消耗。

　　从结构受力的角度分析，这套互锁蜥蜴构型的力传导路径也很有特点，当外部压力作用在立方体某一个面的时候，力会顺着每只蜥蜴的躯干传递到相邻的互锁肢体上，再分散到整个结构的所有单元上，不会出现某一个零件单独受力过大的情况，这和蜂窝结构的受力原理有点像，但因为它的单元是仿生的曲面形态，比直棱直角的蜂窝结构抗冲击性能更好，遇到冲击载荷的时候，曲面形面能把冲击力分散到更大的区域，不容易出现脆性断裂。之前做过的抗冲击包装内衬测试里，类似的曲面互锁结构比常规的EPS泡沫内衬抗冲击性能高两成以上，而且可以反复使用，不会像泡沫一样撞几次就出现凹陷失效的问题。
