人体脚踝支撑护具结构设计

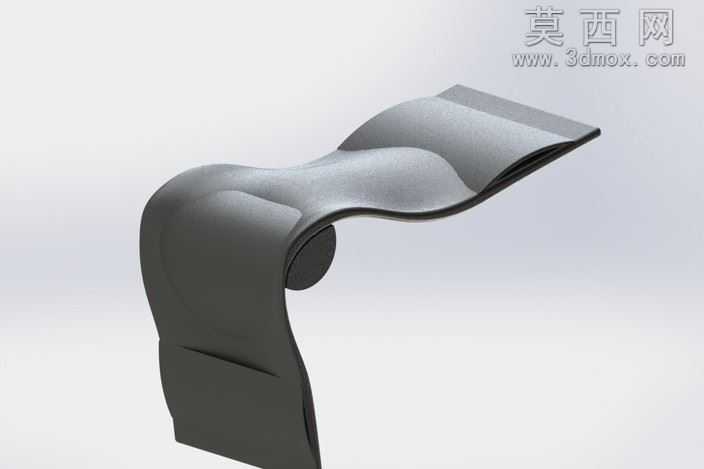

本作品为脚踝支撑护具的三维设计模型，采用SolidWorks完成全参数化建模，建模过程中严格遵循人体脚踝部位的生理曲面特征，通过多组放样、曲面剪裁与加厚特征构建出贴合人体轮廓的一体化支撑主体，整体无多余拼接结构，保证结构的整体性与受力均匀性。模型渲染阶段采用哑光黑色硬质医用塑料材质，通过调整材质的粗糙度、反射率参数还原医用辅具的真实质感，场景内搭配柔和的漫反射打光，清晰呈现支撑件的曲面弧度与厚度变化，直观展示产品的形态特征。结构设计上，该支撑件采用流线型一体化构型，上部贴合小腿下段外侧轮廓，中部顺着脚踝外侧的生理弧度自然弯曲延伸，下部延伸至足弓外侧位置，形成从腿部到足部的连续支撑路径，能够在脚踝活动过程中提供稳定的侧向限位支撑，避免踝关节过度内翻或外翻造成的损伤，同时曲面边缘全部做了圆角过渡处理，避免佩戴过程中对皮肤造成压伤或剐蹭。设计思路围绕康复防护与佩戴舒适度的平衡展开，在保证支撑强度的前提下，通过曲面优化尽可能减少护具与皮肤的不必要接触面积，提升长时间佩戴的透气性与舒适度，整体壁厚均匀，既满足注塑成型的工艺要求，也兼顾了产品的轻量化需求，可用于脚踝损伤康复、运动防护等场景的产品开发参考，模型结构完整，曲面连续性良好，无破面、重叠等建模错误，可直接用于后续的结构验证、3D打印样件制作或开模生产的前期设计参考。
