汽车发动机活塞组件高精度三维建模

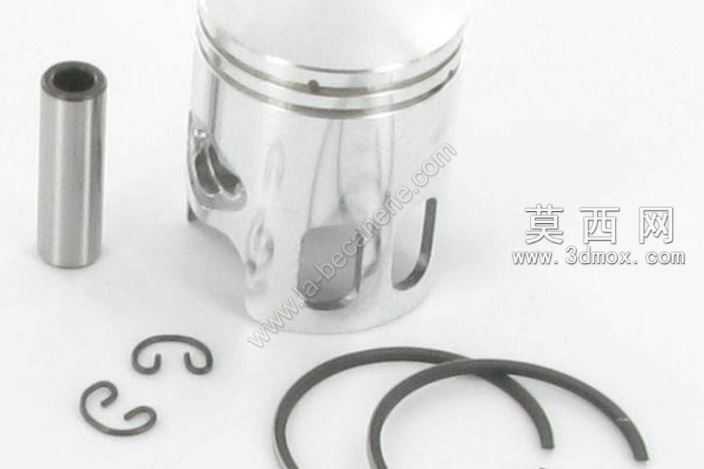

本作品为汽车发动机核心往复运动部件活塞组件的三维参数化建模成果，建模过程严格遵循内燃机活塞系统的真实工程设计规范，完整还原活塞本体、活塞销、活塞环组、活塞卡簧四个核心组成零件的全部结构细节。建模阶段以SolidWorks为核心工具，采用自顶向下的装配设计思路，首先搭建活塞组件的整体装配基准坐标系，依据发动机往复运动的工况匹配要求确定各零件的配合公差基准，再逐一完成单个零件的特征建模。活塞本体建模时，先通过旋转凸台命令生成活塞的基础筒体轮廓，精准绘制活塞顶部的燃烧室凹坑曲面、头部的多道环槽结构、裙部的型线轮廓，再通过拉伸切除命令加工出活塞销座孔、卡簧安装槽，同时还原裙部的轻量化减重凹腔结构，对活塞表面的倒角、退刀槽等微小工艺特征逐一进行还原，保证模型与真实加工零件的结构一致性。活塞销采用空心圆柱结构建模，严格匹配销座孔的配合尺寸，还原其内外圆柱面的高精度同轴度要求。活塞环组包含气环与油环两类零件，分别绘制开口结构与截面轮廓，通过扫描特征完成环形结构建模，精准还原气环的密封面结构与油环的回油槽细节。活塞卡簧采用C型开口弹性结构建模，通过扫描与弯曲特征还原其弹性卡接的形态特征。材质与渲染阶段，为活塞本体赋予镀锡铝合金材质，调整金属粗糙度参数还原其机加工后的亮银色金属质感，活塞销赋予渗碳合金钢材质，呈现高硬度金属的哑光金属光泽，活塞环赋予铸铁材质，还原其深灰色耐磨金属质感，卡簧赋予弹簧钢材质，调整反光参数呈现弹性零件的金属特性，渲染时采用柔和的工作室光照环境，清晰呈现各零件的结构轮廓与材质差异。装配阶段严格按照真实发动机的装配逻辑完成配合约束，活塞销与活塞销座孔采用过渡配合约束，活塞环与对应环槽采用间隙配合约束，卡簧与卡簧槽采用卡接定位约束，保证整个组件的装配关系符合工程实际，可直接用于发动机结构教学、运动仿真演示、零部件选型参考等场景，模型各特征均保留完整参数，可根据不同排量发动机的设计需求快速调整尺寸参数，适配不同的设计应用场景。
