工业手持示教控制操作终端三维建模

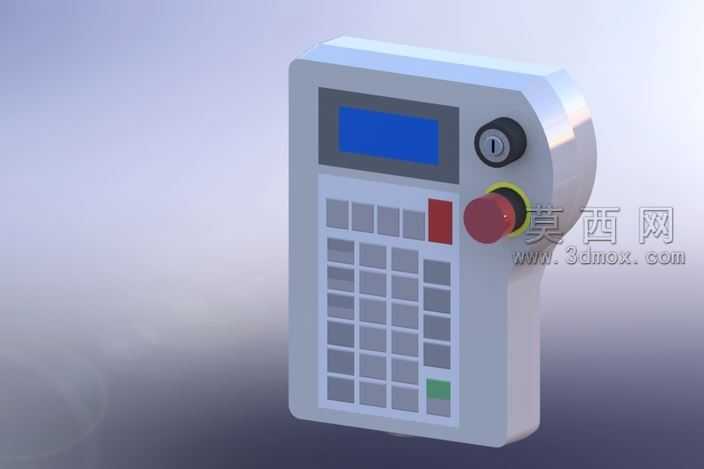

本作品为工业手持示教控制操作终端的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，从工业现场实际操控需求出发还原手持控制设备的完整形态。建模初期先梳理手持终端的人机工程尺寸逻辑，依据单手握持的操作习惯确定整体壳体的轮廓弧度、握持区域的收腰造型，确保模型还原真实设备的握持适配性，壳体采用一体化曲面建模方式，通过多段放样、曲面剪裁完成边角的圆弧过渡处理，避免生硬直角带来的违和感，还原工业设备外壳的注塑成型质感。结构层面完整还原设备的功能分区：上部区域设置嵌入式液晶显示屏安装位，屏幕周边做下沉式台阶结构匹配真实屏幕的装配公差；屏幕旁依次布置钥匙开关、带黄色警示环的红色急停按钮，急停按钮采用多层凸台建模还原按钮的按压层级结构，钥匙开关还原锁芯的凹凸细节与档位标识结构。中部按键区域按照工业操控的按键布局，划分功能按键区、数字按键区与独立功能按键，其中红色停止按键、绿色确认按键做差异化的凸起高度设计，还原真实按键的触感区分，所有按键均做圆角处理，边缘设置微小的脱模斜度匹配注塑生产的工艺要求。材质渲染阶段针对不同部件做差异化材质赋予：设备主体外壳采用浅灰色哑光工程塑料材质，调整粗糙度参数模拟ABS塑料的细腻磨砂质感；显示屏区域赋予深蓝色半透明玻璃材质，添加轻微的反光效果模拟屏幕的熄屏状态；急停按钮采用高饱和度红色哑光塑料材质，外围警示环使用明黄色橡胶材质，还原防滑橡胶的阻尼质感；按键区域根据功能区分材质，数字按键采用浅灰色哑光塑料，功能按键对应红、绿专属配色，钥匙开关部分采用金属拉丝材质模拟锁具的金属质感。建模过程中对所有装配结构做干涉检查，确保壳体、按键、开关、按钮之间的装配间隙符合工业设计的公差要求，手持部位的曲面做连续曲率检查，避免曲面出现褶皱、破面问题，整体模型完整还原工业手持示教控制器的真实结构与外观特征，可用于工业操控设备的结构演示、人机交互方案验证等场景。
