小型FDM3D打印机封闭防护外罩结构

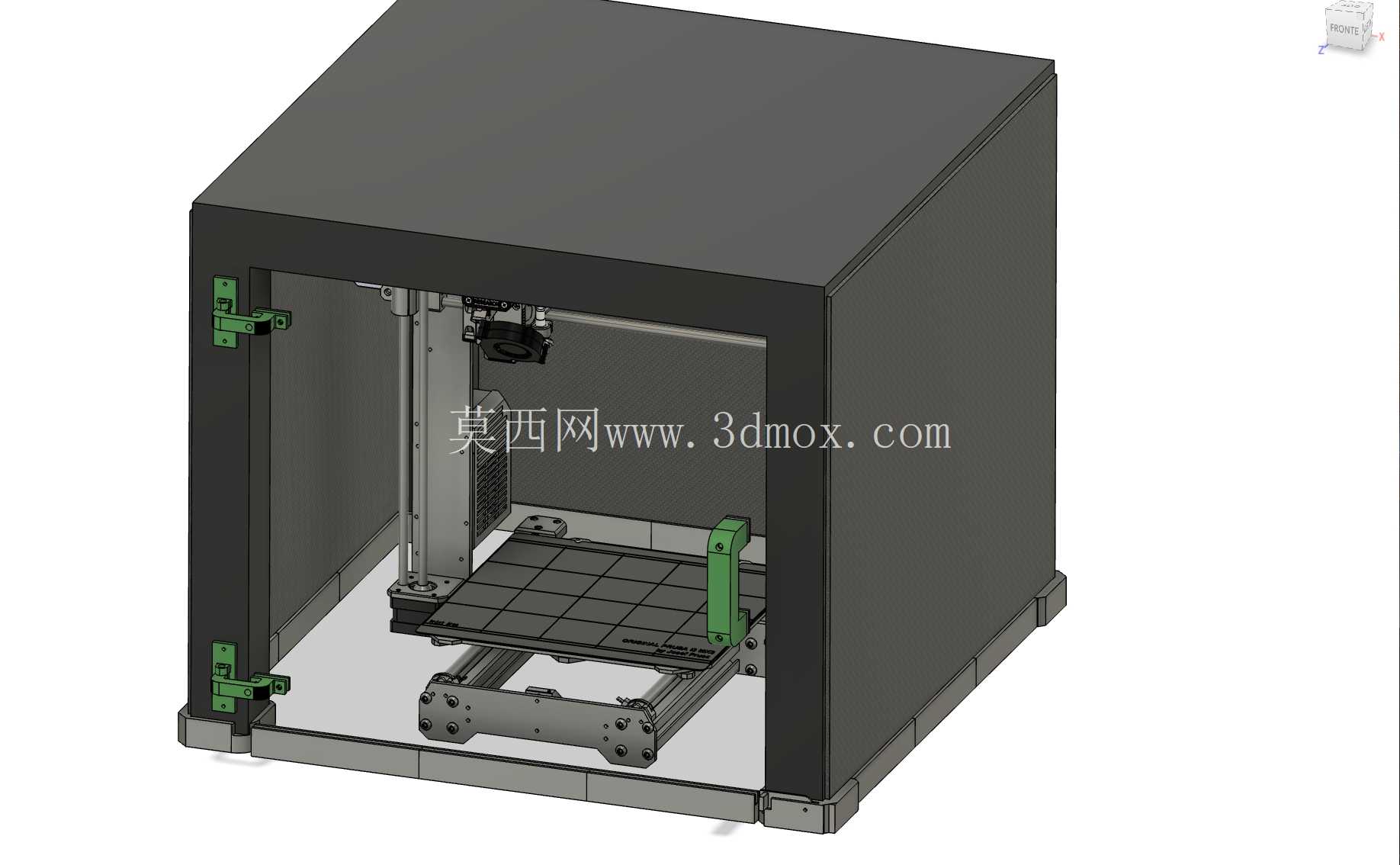

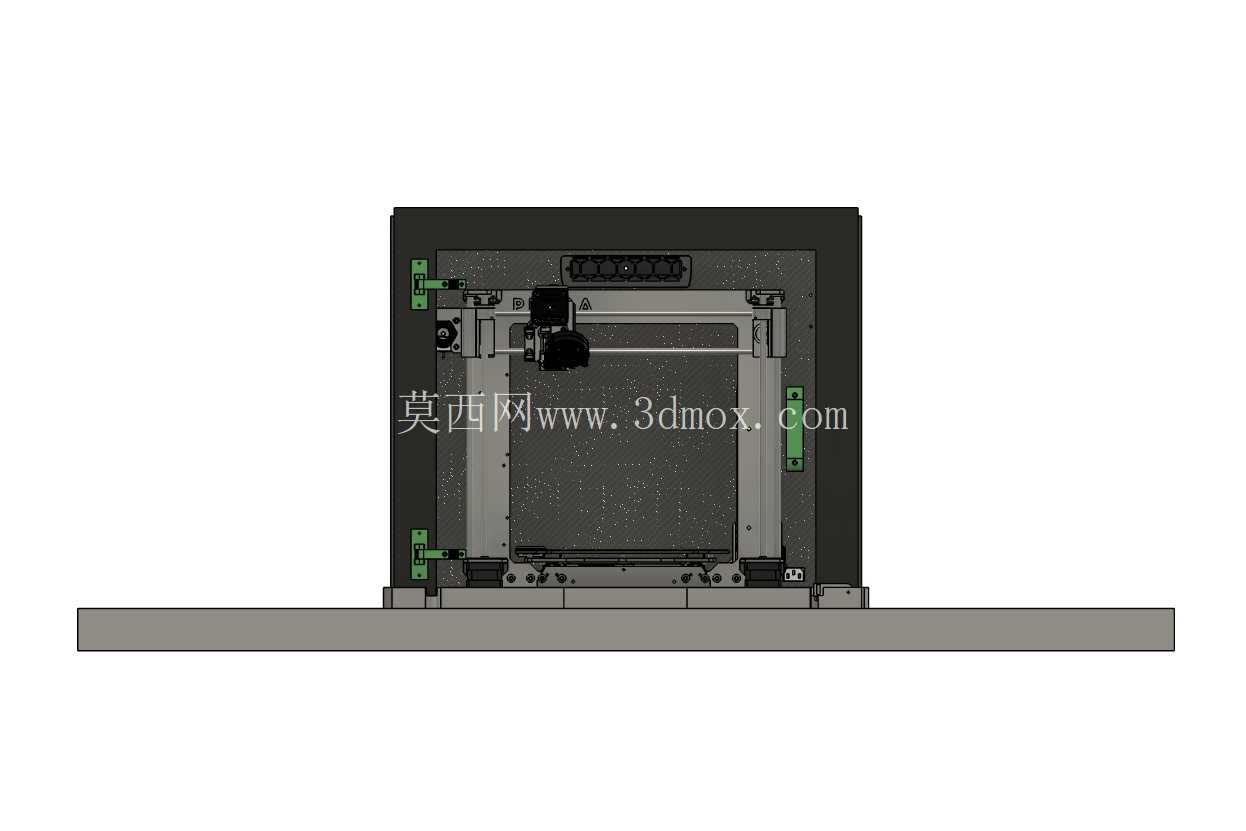

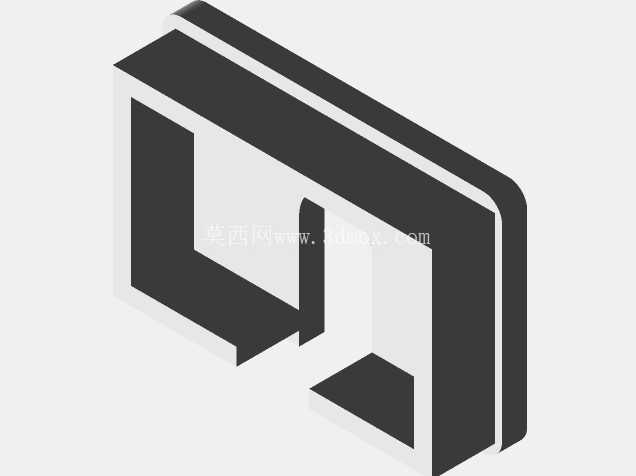

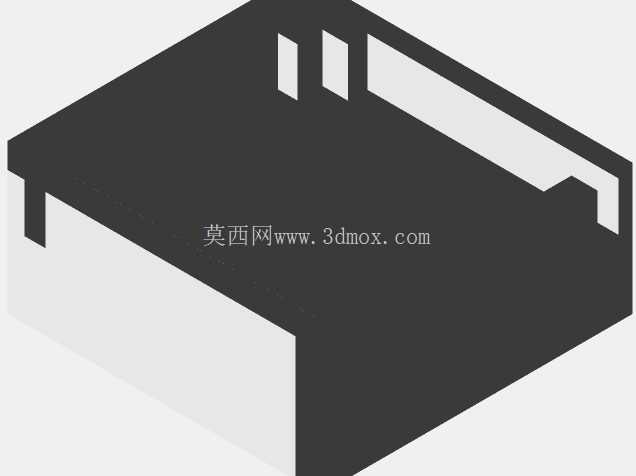

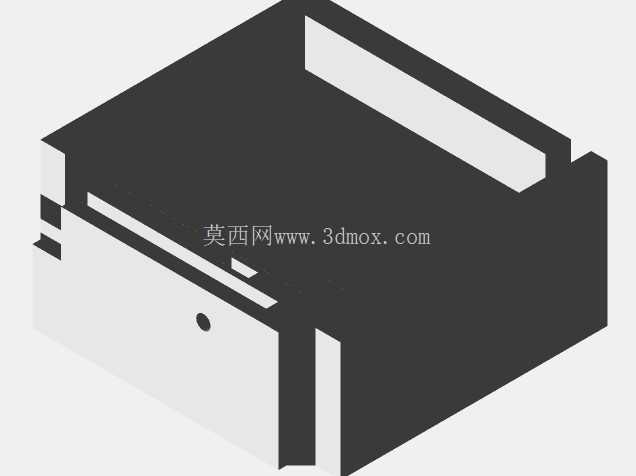

　　这款封闭外罩针对桌面级FDM熔融沉积成型3D打印机的使用痛点设计，核心解决桌面设备开放式打印时的温控波动、耗材异味散逸、打印过程中外部气流干扰层间结合的问题，适配小尺寸Prusa系列打印机的安装使用需求，在个人创客工作室、小型教学实训场景、桌面级快速打样工位都有明确的应用价值。从结构设计逻辑来看，外罩采用框架加面板的组装式结构，主体支撑框架依托打印机原有安装点位做固定，不需要对打印机本体做打孔、切削等破坏性改装，所有连接点位都对应打印机原有型材的螺丝孔位，安装时仅需对应孔位锁紧连接件即可完成主体框架的定位，降低了用户的改装门槛。外罩的主体围护面板采用4mm厚度胶合板裁切成型，单块面板尺寸控制在54×45cm范围内，裁切时可依托常规小型台锯、曲线锯完成加工，不需要大型板材加工设备，个人用户也可自行完成板材裁切作业；正面观察窗采用4mm厚度X3PZ有机玻璃材质，尺寸为46×41.5cm，有机玻璃材质相比普通玻璃抗冲击性能更强，即便打印过程中出现喷头剐蹭、工具误碰的情况也不会出现碎裂飞溅的问题，同时高透光率可以让使用者清晰观察内部打印进程，不需要频繁开启外罩干扰内部温度场。

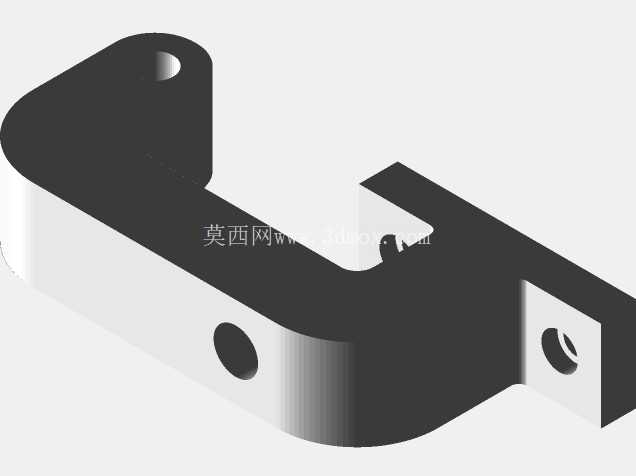

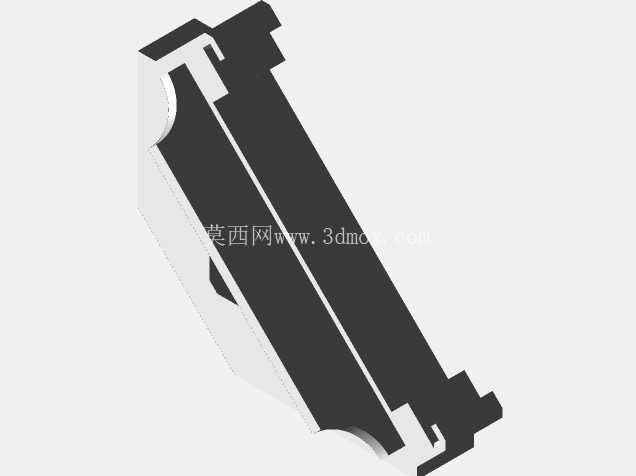

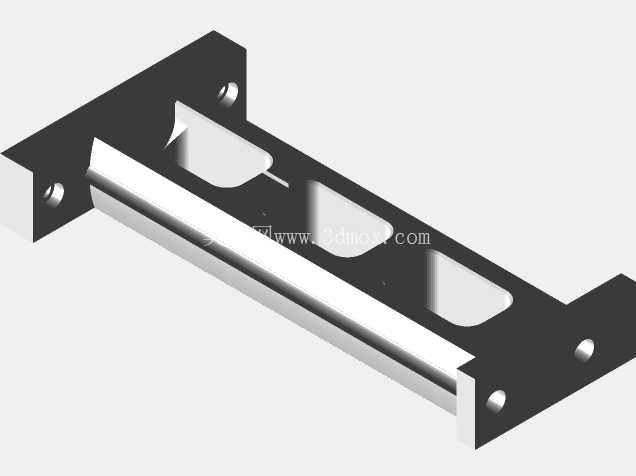

　　外罩的门体结构采用侧开式铰链连接，铰链选用适配型材安装的绿色塑料铰链件，开合角度可满足打印平台完全抽出、耗材更换、喷头维护等操作的空间需求，门体闭合后可通过磁吸件实现贴合密封，减少内部热量从门缝处散逸。外罩内部预留了HEPA过滤模块的安装空间，可适配4mm规格X1PZ12接口的24V10A供电电源，过滤模块可将打印过程中ABS、ASA等耗材熔融产生的挥发性颗粒物、异味气体过滤后排出，避免桌面使用场景下有害气体直接散逸到使用者呼吸区域，改善桌面3D打印的作业环境。紧固件选型上，设计方案兼容VORON系列3D打印机常用的标准五金件，包括M3×14mm螺丝配X5PZ螺母、M3×1PZ方形螺母、M4×20螺丝配X2PZ螺母、M4规格X2PZ螺母、M3×8PZ螺丝、M3×50螺丝配X2PZ螺母等，这些五金件都是桌面3D打印改装领域的通用标准件，用户不需要单独定制特殊规格紧固件，可直接利用现有改装备件完成组装，降低物料准备成本。

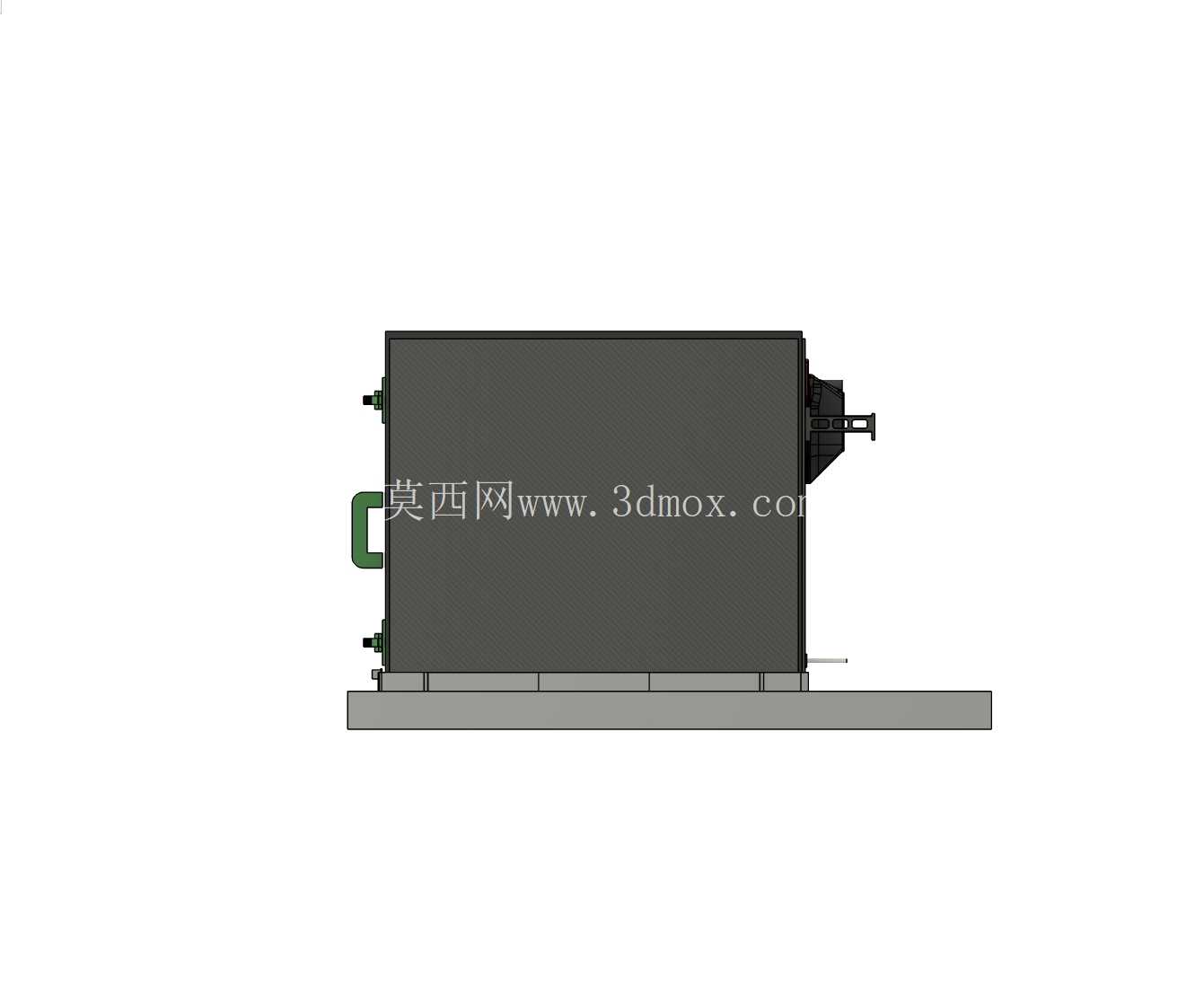

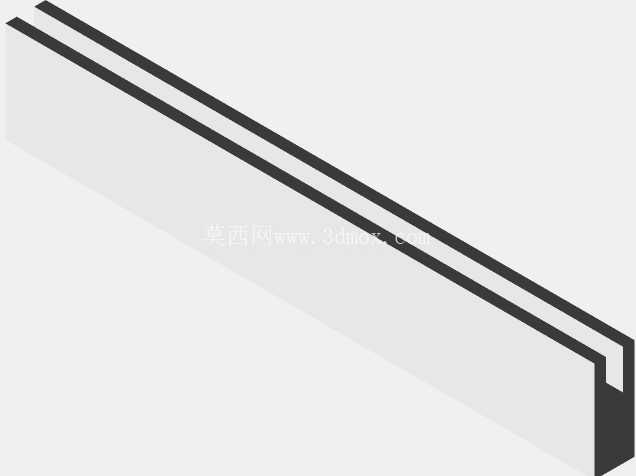

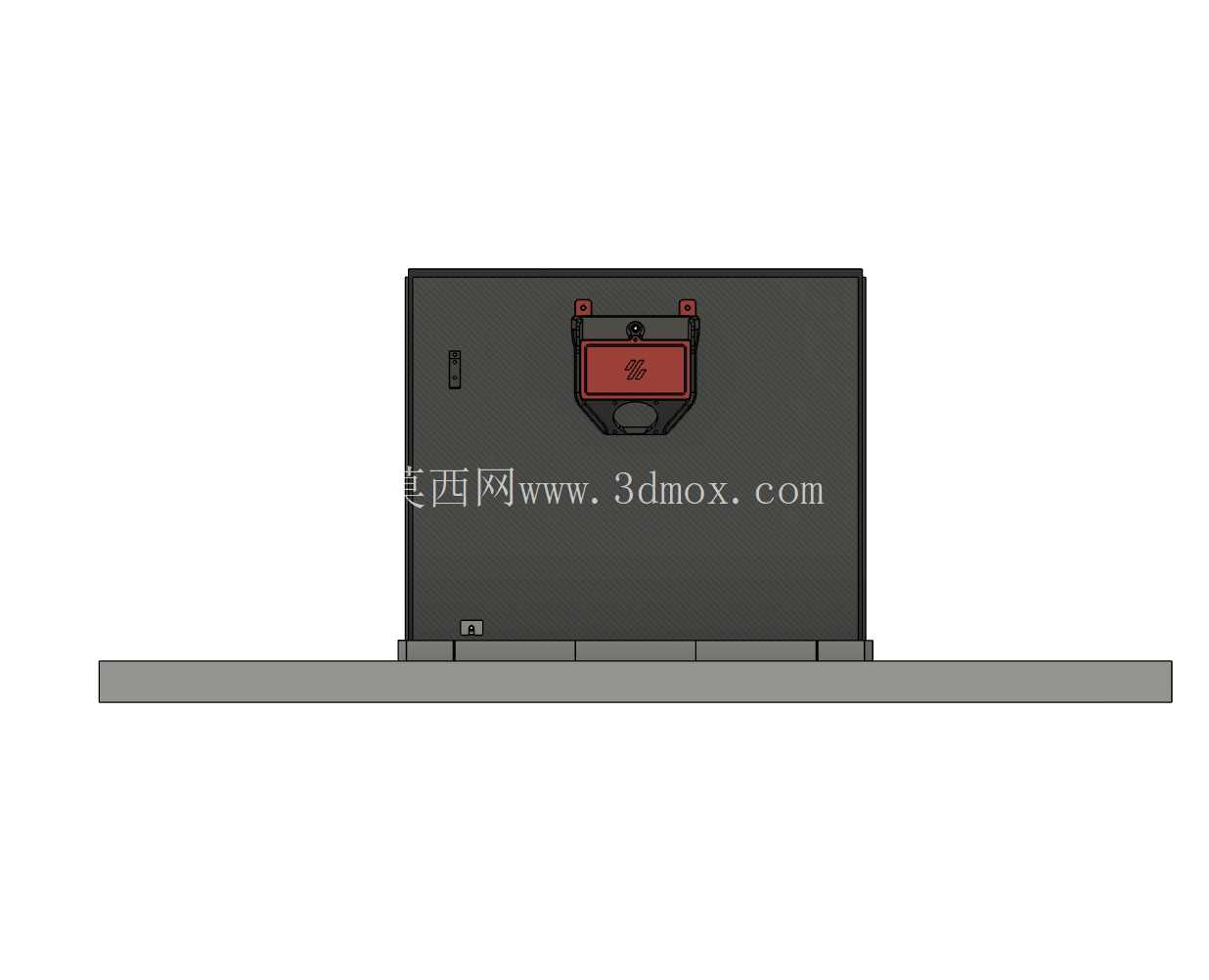

　　外罩内部还预留了12V/24V双规格LED灯条的安装走线槽位，灯条可沿外罩顶部内边框布置，照亮内部打印区域，解决封闭外罩内部光线不足、观察打印细节困难的问题，走线槽可将供电线材完全收纳隐藏，避免线材干涉打印机的X、Y、Z轴运动路径，防止打印过程中出现线材剐蹭打印件、拉扯喷头的故障。从安装边界尺寸来看，外罩整体外形完全包覆打印机本体，底部依托打印机原有脚垫位置做支撑，不需要额外占用更大的桌面放置空间，外罩与打印机运动部件的安全间隙控制在15mm以上，即便打印机高速打印时出现小幅振动，也不会出现外罩内壁剐蹭运动轴、打印平台的问题；外罩顶部为封闭平面，可临时放置常用的拆装工具、耗材样品等小物件，提升桌面空间利用率。

　　在温控表现上，封闭结构可将打印腔体内的温度稳定在比环境温度高10-15℃的区间，打印ABS、PC等易翘曲耗材时，可有效减少因温度骤变导致的层间剥离、边角翘曲问题，提升大尺寸打印件的成型成功率；同时外罩可阻挡外部环境中的灰尘、毛发落入打印平台或喷头部位，减少喷头堵塞、打印件表面夹杂异物的故障概率。外罩的所有板材连接位置都采用嵌入式螺母加螺丝的锁紧结构，反复拆装也不会出现板材连接孔滑丝、松动的问题，方便用户后期对打印机做深度维护时快速拆卸外罩面板，不需要完全拆解整个框架结构。
