Ariens抛雪机剪切销固定支架结构

　　冬季除雪作业场景中，手推式或驾乘式Ariens系列抛雪机是北方市政、物业清雪的核心小型设备，这类设备在作业过程中，螺旋集雪机构一旦碰到路面隐藏的石块、金属凸起、冻硬的冰棱等硬物，瞬间冲击载荷会直接传递到传动系统，轻则打坏齿轮、扭断传动轴，重则烧毁驱动电机，因此设备原厂都会在集雪搅龙的传动位置设计剪切销作为过载保护元件——当载荷超过销体的剪切强度阈值时，销体优先断裂切断动力传递，保护核心传动部件不受损。但多数市售的Ariens抛雪机出厂时并未配备备用剪切销的固定收纳结构，操作人员往往只能把备用销随手放在工具包、设备储物格甚至口袋里，低温户外作业时翻找不便，一旦作业中销体断裂，很容易因为找不到备用销导致设备停机，耽误清雪窗口期。

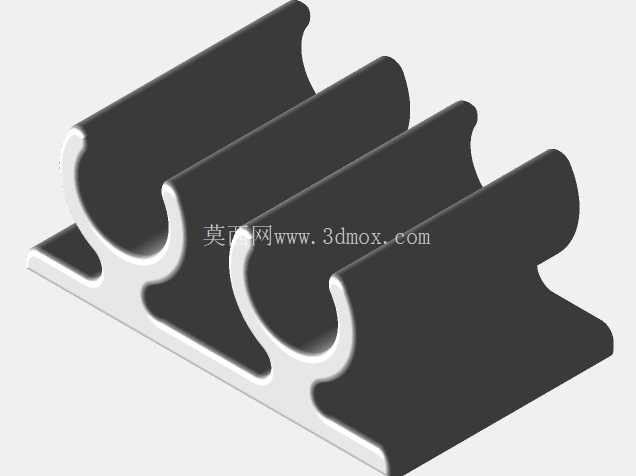

　　这个固定支架的设计完全围绕户外低温作业的实际需求展开，整体采用平板底座加双卡扣的结构形式，底座为平整矩形薄片，背面为全平面设计，适配3M双面胶粘贴的安装方式，不需要在设备控制面板上打孔、攻丝，不会破坏原有设备的外壳结构与漆面，安装位置可以根据操作人员的使用习惯灵活选择，通常布置在控制面板靠近操作手柄的空闲区域，伸手就能够到，不需要弯腰或者打开储物格翻找。底座上方设置两个平行的弹性卡扣，卡扣的内圆弧尺寸完全匹配Ariens抛雪机原厂配套剪切销的螺栓外径，卡扣开口处做了15度的导入倒角，既可以保证销体卡入后有足够的抱紧力，在设备颠簸、震动时不会脱落，又能在需要取用的时候单手就可以拔出，不需要额外的解锁操作，适配冬季戴厚劳保手套操作的场景。

　　设计过程中充分考虑了FDM熔融沉积3D打印的工艺特性，整体结构没有悬空角度超过45度的特征，打印时不需要添加支撑材料，减少后处理工作量，同时避免支撑拆除后留下的毛刺影响卡扣的弹性与配合精度；所有棱边都做了R1的圆角过渡，既避免打印过程中出现应力集中导致的层间开裂，也防止低温下尖锐棱边划伤操作人员的手套或皮肤。卡扣的壁厚设计为2mm，采用ABS材料打印时，这个壁厚可以在零下20度的低温环境下保持足够的弹性与强度，不会像PLA材料那样低温脆断，反复插拔销体也不会出现卡扣断裂、松弛的问题。

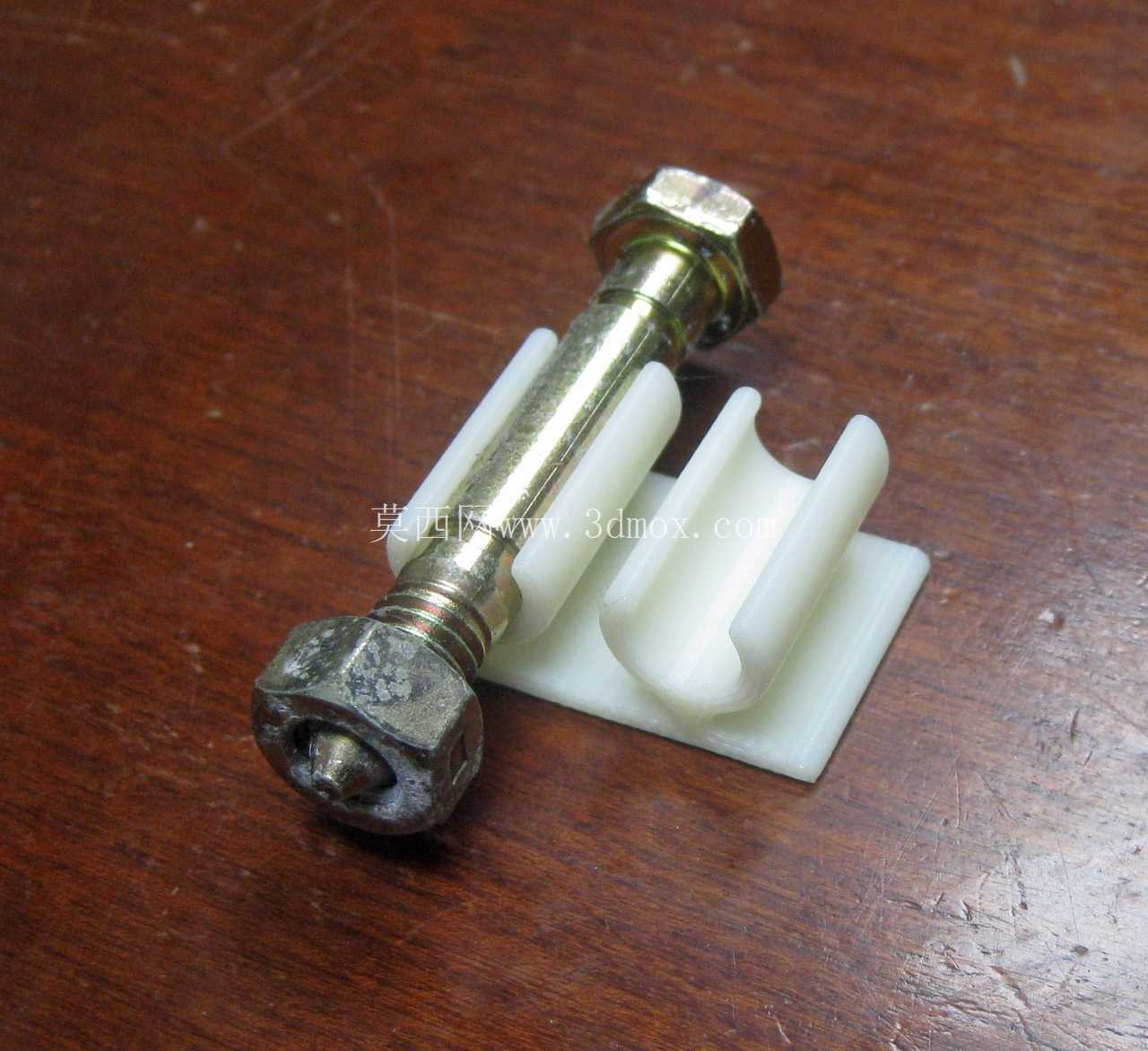

　　安装边界方面，底座整体尺寸控制在长40mm、宽25mm范围内，占用的控制面板面积极小，不会干涉原有操作按钮、油门拉杆、点火开关的操作空间；两个卡扣的中心距与剪切销带螺母的总长度匹配，卡入销体后，销体两端的六角螺母完全落在卡扣外侧，不会和底座平面发生干涉，销体轴线与底座平面平行，突出底座的高度不超过15mm，不会在操作过程中勾挂操作人员的衣物、手套。支架一次可以收纳两个备用剪切销，完全满足单次清雪作业的备件需求，粘贴前只需要将控制面板的安装位置用酒精擦拭干净，去除表面的油污、积雪残留的水渍，贴上双面胶后按压30秒即可达到足够的粘接强度，低温环境下也不会出现脱胶脱落的问题。

　　从实际使用的角度看，这个结构没有复杂的运动部件，不存在机构卡滞、失效的风险，除了收纳备用剪切销之外，也可以用来固定同直径的其他圆柱类小零件，比如备用的开口销、短螺栓等，适配性较强。设计时没有多余的装饰性特征，所有结构都服务于功能需求，打印时的材料利用率接近98%，单个支架的打印时间不到20分钟，使用成本极低，非常适合设备使用者自行打印替换，解决原厂设备设计时遗漏的实际使用痛点。
