模块化可扩展安全防护插座结构设计

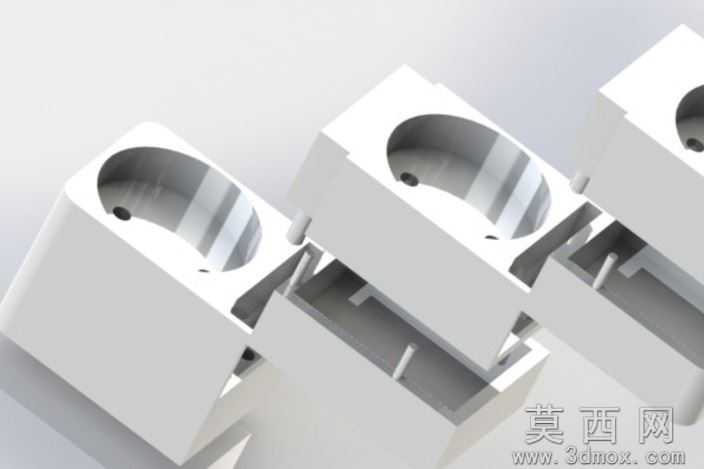

本作品为模块化可扩展插座的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以单个插座功能单元为基础模块，绘制带定位卡槽与导电接插结构的单体壳体草图，通过拉伸、切除、拔模等基础特征完成单模块的腔体、插孔位、侧边拼接卡扣、内部走线槽的结构搭建，单模块壳体预留了统一规格的拼接公母槽，槽位内置定位凸点与防脱卡扣结构，确保多模块拼接时的装配精度与连接稳定性，避免使用过程中出现模块松脱、错位的问题。在完成单模块建模后，通过装配体环境下的配合约束，将三个功能单元沿拼接槽依次装配，还原多模块组合使用的状态，同时单独构建了模块端盖零件，用于封堵最外侧模块的空置拼接位，兼顾外观完整性与使用安全性。材质渲染阶段，为壳体赋予哑光阻燃PC塑料材质，调整材质的粗糙度、反光度参数还原家用插座外壳的细腻磨砂质感，为内部导电接触件赋予镀镍铜合金材质，模拟金属件的哑光金属光泽，场景搭建采用柔和的影棚布光，通过主光源、补光与环境光的搭配，弱化生硬阴影，清晰呈现壳体的拼接缝隙、插孔倒角、侧边安装孔位等细节结构，同时通过半透明剖视视角的渲染预设，可直观展示模块内部的走线空间与接插结构的配合关系。设计思路上围绕灵活扩展的核心需求，打破传统固定孔位插座的使用局限，用户可根据实际用电需求增减功能模块数量，按需组合出不同插孔数量的插座产品，同时在插孔位置内置了安全保护门结构的预留位，满足儿童安全防护的设计要求，模块间的电连接采用隐藏式接插铜件，拼接时自动完成电路连通，无需额外接线操作，兼顾使用便捷性与电气安全性，整体结构无多余冗余设计，所有卡扣、槽位均满足注塑生产的拔模角度要求，可直接用于后续的模具开模与量产落地。
