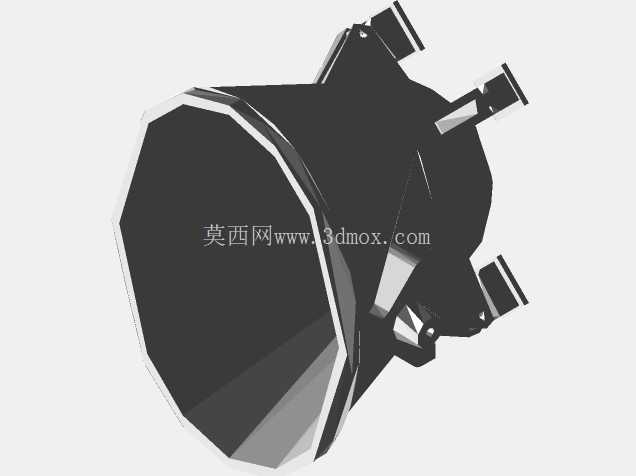

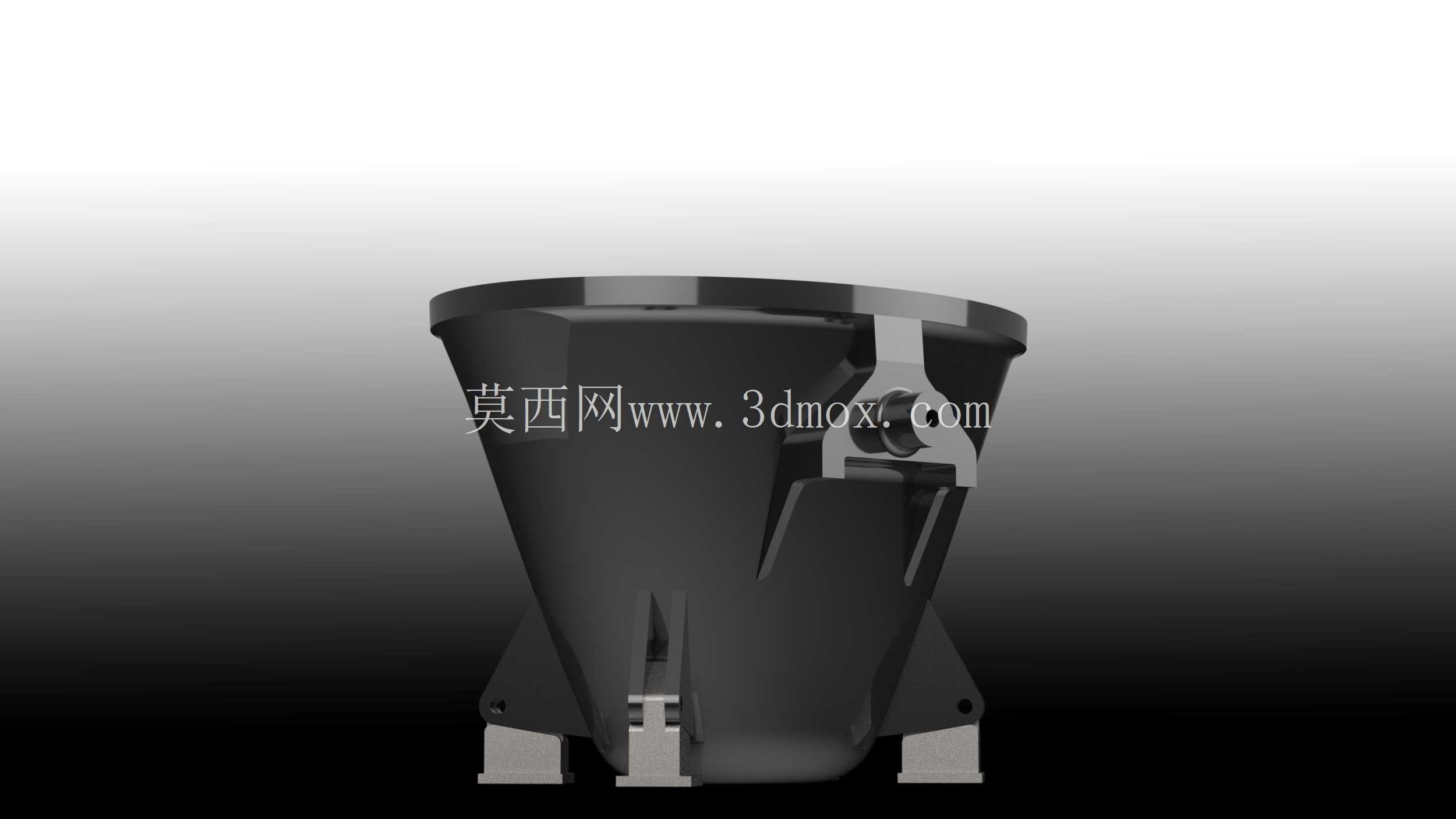

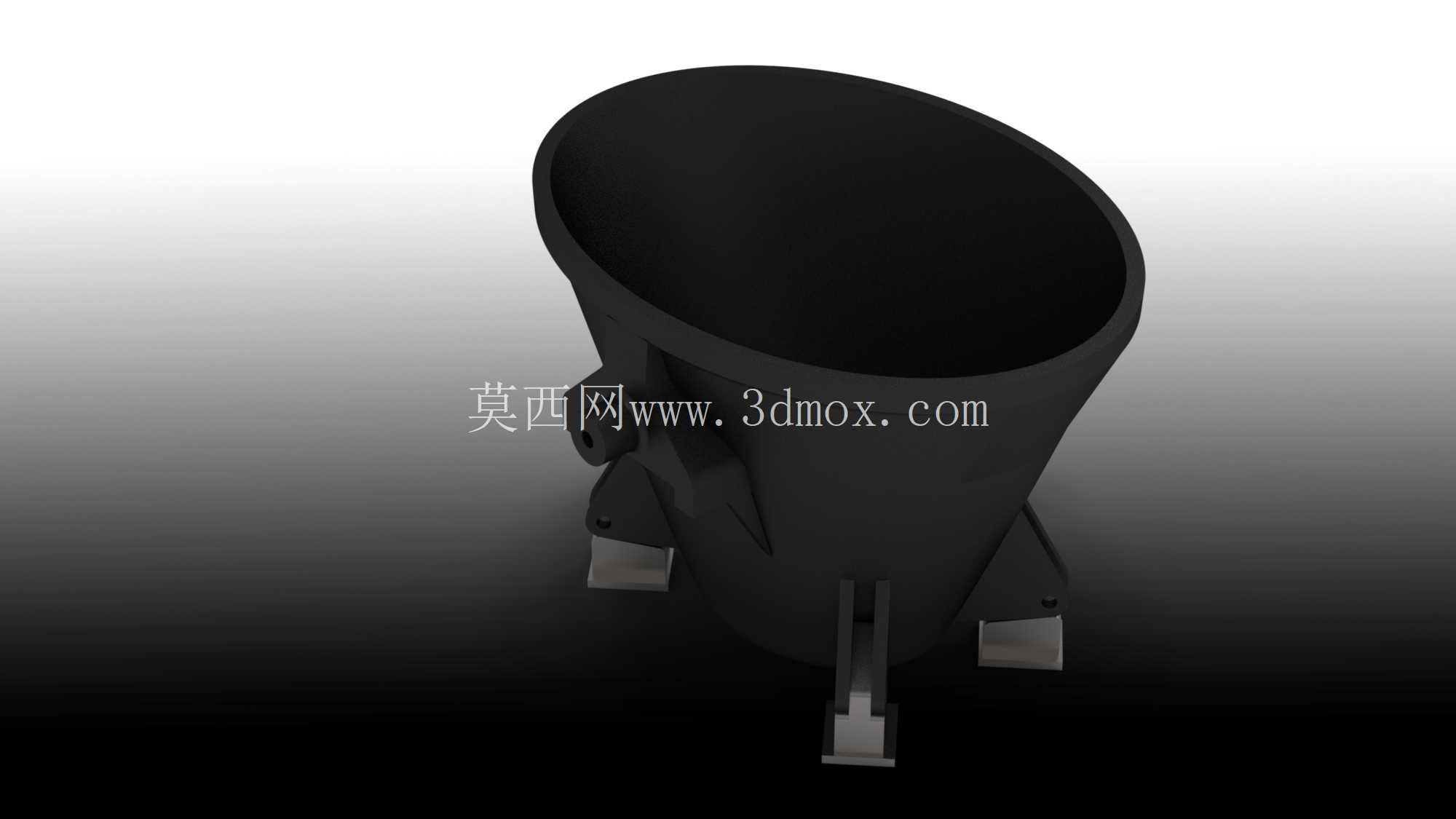

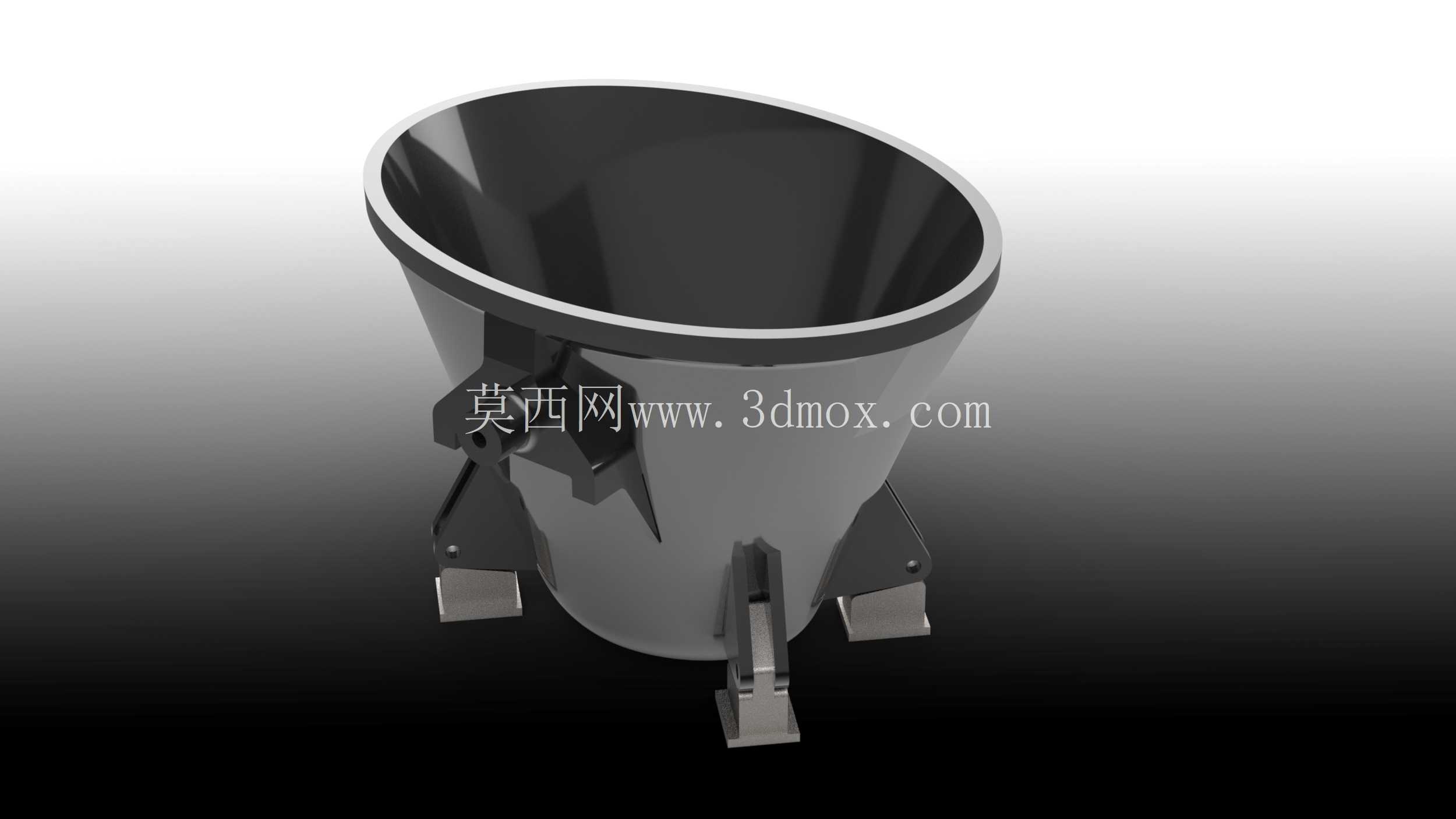

冶金熔炼工序用30吨钢制渣罐结构设计

　　在黑色金属冶炼、有色冶金以及大型铸造车间的熔炼工段，渣罐是承接高温熔融炉渣的核心承载容器，直接衔接熔炼出渣、渣料转运、缓冷处理的全流程环节，其结构可靠性直接决定生产现场的作业安全与连续生产效率。本次设计的30吨级渣罐，针对高温重载、频繁倾翻、热震冲击的实际工况做了针对性结构优化，完全匹配冶金车间常规桥式起重机的吊运参数与渣处理工位的作业边界。从实际使用场景出发，该渣罐主要布置在熔炼炉出渣口的正下方工位，承接吹炼、精炼环节排出的温度可达上千摄氏度的熔融炉渣，待单次出渣完成后，通过车间起重设备配合罐身的吊耳结构完成吊运，将渣料倾倒至缓冷场或者渣处理生产线的进料工位，部分配置专用倾翻机构的车间，也可直接通过渣罐底部的支撑结构配合倾翻装置完成自动倒渣，无需额外的吊具辅助脱钩。

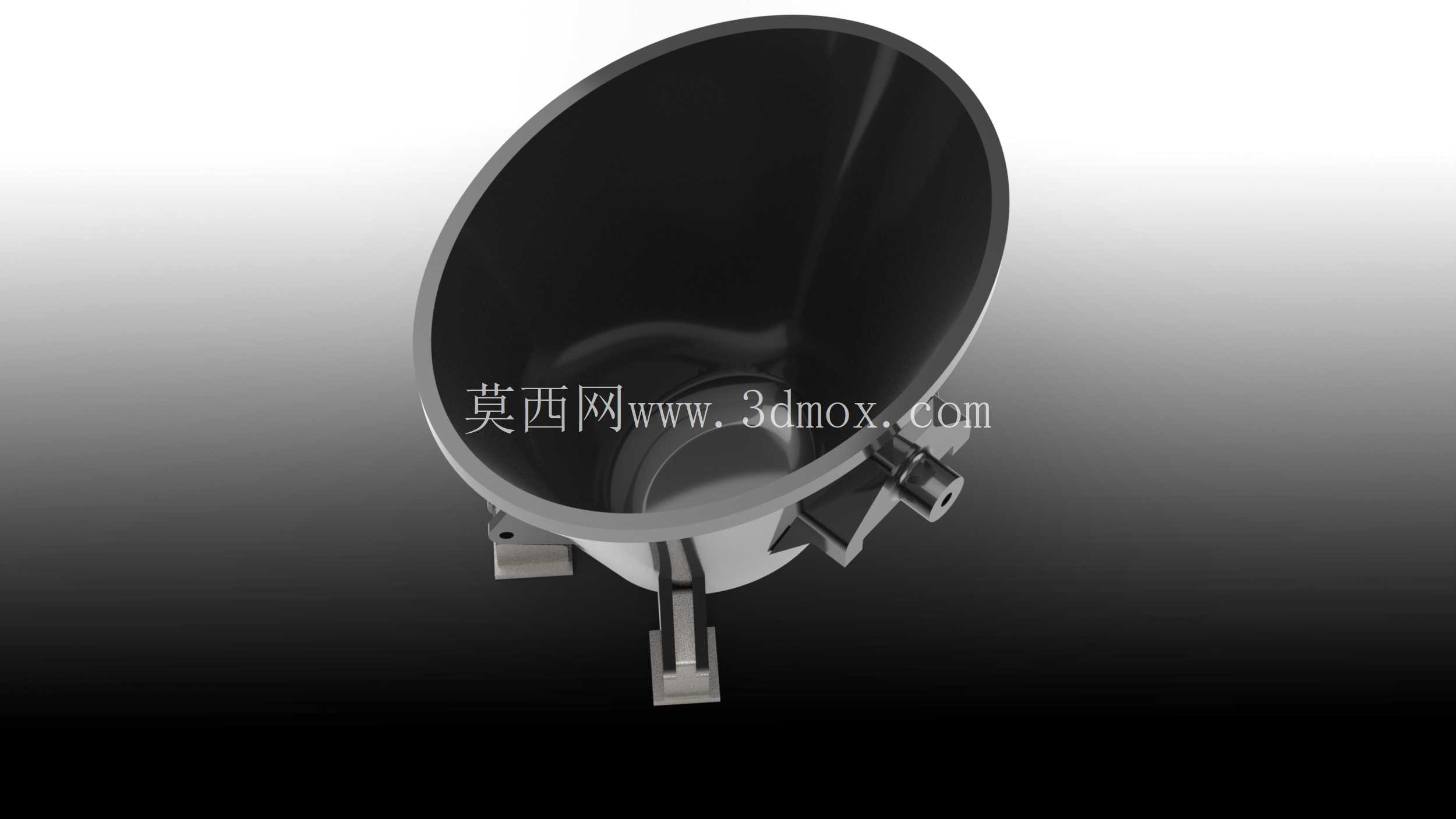

　　在功能特性设计上，罐体采用上宽下窄的锥台形内腔结构，这种结构一方面能够在承接炉渣时扩大受料面，减少出渣过程中熔融渣料飞溅外溢的风险，另一方面在倒渣过程中能够依靠渣料自身重力实现顺畅滑落，避免粘渣导致的罐容占用问题，减少后续清渣作业的工作量。罐口位置做了加厚的环形加强边设计，能够承受吊运过程中吊具的碰撞冲击，同时在高温渣料长期接触的工况下，加厚结构可以抵消局部热变形带来的结构应力，避免罐口开裂失效。罐体下部对称布置的支撑脚结构，一方面保证渣罐落地放置时的稳定性，防止重心偏移导致的倾翻风险，另一方面预留了与倾翻机构配合的定位接口，能够适配不同车间的渣处理设备安装尺寸。吊耳结构采用与罐体一体化焊接的设计，吊耳的受力位置做了圆弧过渡处理，避免应力集中导致的吊耳断裂风险，吊耳的开孔尺寸匹配车间常规的起重吊具规格，无需额外定制转接吊具即可直接使用。从设计思路层面，整个罐体的壁厚采用梯度变化设计，罐身下部因为长期接触沉积的高温渣料，热负荷更高，因此壁厚大于罐身上部，在保证结构强度与抗热变形能力的前提下，尽可能控制罐体自身重量，降低起重设备的负载冗余。罐体外部的加强筋采用纵向布置形式，从支撑脚位置一直延伸至罐口加强边，能够有效抵消罐体在高温状态下的径向膨胀变形，同时提升罐体吊运、倾翻过程中的整体刚性，避免长期交变载荷下的罐体变形。

　　在安装边界与外形尺寸的匹配上，该渣罐的整体外径适配常规30吨级熔炼炉的出渣流槽落点范围，放置在出渣工位时，罐口上沿与出渣流槽末端的高度差控制在合理范围内，既能够避免渣流落差过大导致的飞溅，也不会因为高度过低影响流槽的正常摆动作业。支撑脚的跨距尺寸匹配车间通用的渣罐运输平板车的定位槽尺寸，吊运放置到运输车上时能够直接卡入定位结构，无需额外固定即可完成厂区内的渣料转运。针对实际使用中常见的粘渣问题，内腔的锥度设计经过反复校核，保证在渣料冷却收缩过程中能够与罐壁自然脱离，减少人工打渣的作业强度，同时罐壁的光滑过渡设计没有多余的凸起结构，避免渣料在凸起位置堆积粘接。

　　在结构细节处理上，所有焊接位置都做了圆角过渡，避免尖角位置的应力集中，同时减少高温渣料在尖角处的粘接附着。支撑脚的底面做了平整加工处理，保证放置时的接触面积均匀，避免局部应力过大导致的支撑脚变形。吊耳的内孔做了耐磨衬套的预留安装位置，长期使用磨损后可以直接更换衬套，无需对整个吊耳进行补焊修复，降低设备维护成本。从工况适配角度，该结构设计能够承受反复的高温热震冲击，在常温到上千摄氏度的反复温度变化下，结构变形量控制在允许范围内，不会出现焊缝开裂、罐体失圆等影响正常使用的问题。整体结构没有多余的复杂部件，加工制造难度低，常规的铆焊车间即可完成制作，后期维护也十分便捷，适合各类冶金、铸造车间的大规模配套使用。
