克拉里夫桥路刮料轮结构三维设计

　　该轮体构件主要应用于澄清桥路设备的刮料作业工位，作为澄清设备的核心执行部件，承担着沿澄清池环形轨道匀速回转、连续刮除池底沉积固相物料的作用，在市政水处理、食品加工料液澄清、工业废水沉降处理等场景的澄清工序中，这类轮体既要支撑刮臂的径向载荷，还要适配池体的环形安装轨迹，保证刮料作业全程无卡滞、无偏磨。从结构设计逻辑来看，整个轮体采用同轴多层嵌套的构型，中心位置设置带阶梯孔的安装轴座，阶梯孔的孔径差是为了匹配不同直径的安装销轴，同时轴座端面预留的定位台阶可与刮臂端部的连接法兰精准贴合，避免安装后出现径向窜动；轴座向外延伸的幅板采用等厚圆盘结构，幅板表面做了平滑过渡处理，没有多余的凸台或凹槽，既可以降低轮体回转过程中的流体阻力，也能减少料液中纤维类杂质的缠绕附着。

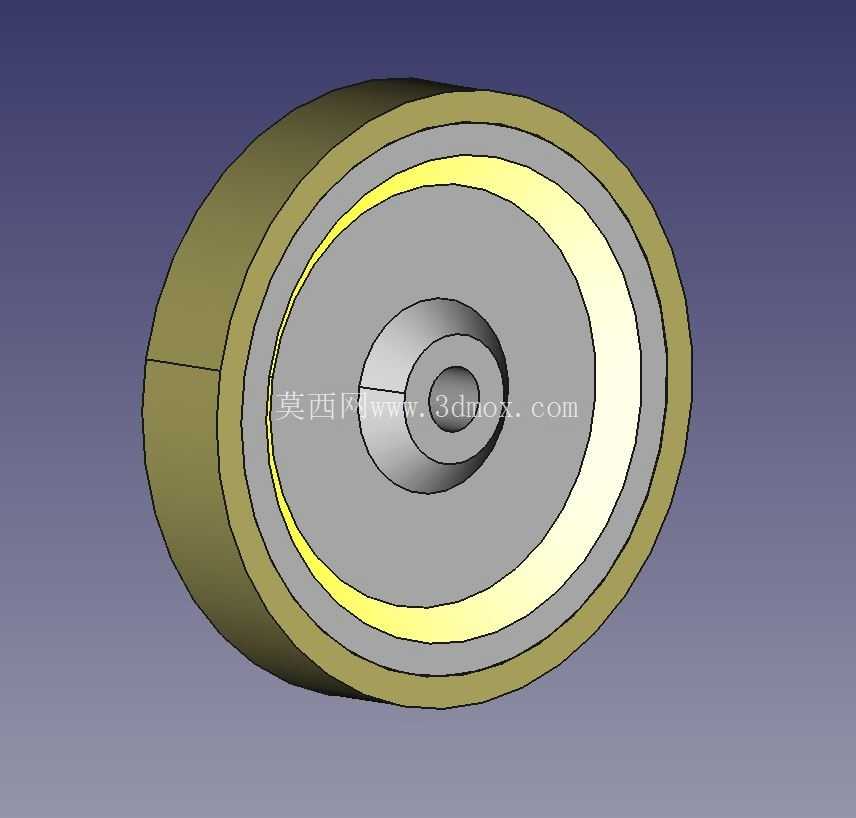

　　幅板外侧的环形亮面结构是耐磨工作层，这一层的材质通常选用高耐磨尼龙或者聚氨酯包覆，直接与澄清池的环形轨道接触，工作时依靠这一层的低摩擦特性降低回转阻力，同时软质包覆层可以抵消轨道安装时的平面度误差，避免硬接触导致的轮体崩边或者轨道磨损；最外层的橄榄绿色轮缘是承载基体，采用铸铁或者铸钢材质加工，承担整个轮体的结构强度支撑，轮缘外侧做了微小的倒角处理，防止轮体沿轨道回转时边缘与池壁预埋件发生剐蹭。

　　从安装边界来看，该轮体的轴向厚度需要匹配刮臂端部的安装座宽度，安装时中心轴孔与销轴的配合公差选用H7/g6间隙配合，既保证轮体可以绕销轴自由转动，又不会因为间隙过大导致轮体摆动；轮体的外径尺寸根据澄清池的轨道直径做适配，通常轮径与轨道直径的比例控制在1:80到1:120之间，保证轮体沿环形轨道回转时的转弯半径适配性，避免出现轮缘啃轨的问题。设计过程中需要重点考量轮体的动平衡性能，由于轮体是连续回转作业，多层嵌套结构的同轴度公差需要控制在0.05mm以内，防止高速回转时出现振动，连带刮臂出现抖动影响刮料精度；同时耐磨层与金属基体的结合强度需要满足长期浸泡在料液中的使用要求，避免出现包覆层脱落的问题。

　　在实际工况中，这类刮料轮长期处于潮湿甚至带有弱腐蚀性的料液环境中，因此金属基体表面需要做防腐涂层处理，涂层厚度控制在80μm到120μm之间，既可以抵御料液的腐蚀，也不会因为涂层过厚影响配合面的安装精度。轮体的整体重量经过优化，在保证结构强度的前提下，幅板部分可以做等强度减薄处理，降低整个刮臂机构的端部载荷，减少驱动端的动力损耗；另外轮体与轨道接触的耐磨层表面粗糙度控制在Ra1.6到Ra3.2之间，既保证足够的摩擦牵引力带动刮臂回转，又不会因为表面过于粗糙加速轨道的磨损。
