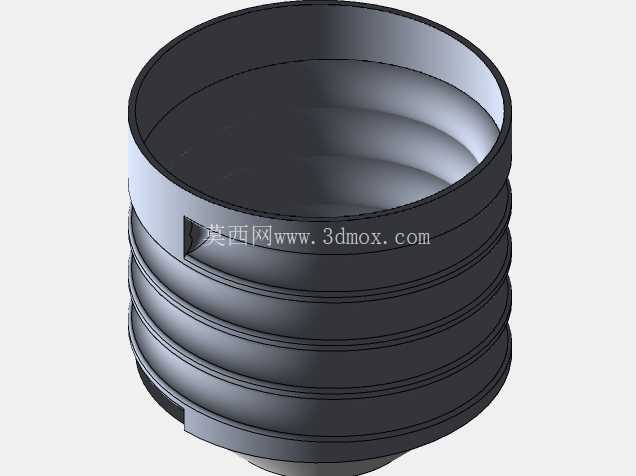

带外螺纹结构的灯座壳体三维结构

　　日常照明系统的安装环节里，这类带外螺纹的筒形灯座壳体是连接光源与供电基座的核心承载零件，不少工业设备的局部照明、民用照明线路的灯位固定都要用到这类结构件。从结构设计逻辑来看，整个零件采用薄壁筒形构型，内壁做了多层环形台阶结构，不同台阶的内径差刚好对应不同规格灯泡的插入深度限位，能避免灯泡安装时过度旋入顶坏内部导电接触片，也能防止插入深度不足导致的接触不良、通电闪断问题。外壁的连续外螺纹不是标准连接螺纹，是专门适配灯座固定环的定制螺距，螺纹牙型做了小圆角过渡，没有尖锐棱角，既可以在旋入安装位时减少螺纹牙的磕碰崩边，也能让固定环旋紧后整个壳体和安装面板之间保持足够的压合应力，长期受震动也不会出现松脱移位。

　　做这个结构的三维建模时，首先要确认的是安装边界尺寸：筒体外径要匹配常规面板开孔的公差范围，一般民用灯位的开孔直径在40mm左右，所以筒身外径要控制在39.2mm到39.5mm之间，预留0.5mm到0.8mm的安装间隙，方便现场施工时快速穿入开孔，不会因为尺寸过公差卡滞在面板上。筒体总高度要匹配暗装底盒的深度，不能过高顶到底盒内部的接线端子，也不能过短导致固定环无法咬合足够的螺纹圈数，一般有效螺纹长度要保证不小于6圈，才能达到足够的连接强度，承受灯泡插拔、旋拧时的侧向力。内壁的台阶结构要和灯泡尾部的绝缘尺寸匹配，最内侧的台阶要留出足够的空间放置导电弹片和接线柱，台阶的过渡圆角不能太小，否则注塑成型时容易出现应力集中，长期受温度变化影响产生开裂——毕竟灯座长期靠近光源，工作环境温度比常温高20到30摄氏度，材料的热胀冷缩效应必须在结构设计时提前考虑。

　　实际应用场景里，这类灯座壳体除了民用家居的吊顶灯、壁灯安装，还会用在机床局部工作灯、设备舱照明、户外庭院灯的灯位固定上，不同场景下对结构的强度要求有细微差别：机床用的灯座壳体要适当增加筒壁厚度，抵御加工时的切削液飞溅和设备震动；户外用的版本要在筒口位置增加密封圈安装槽，配合橡胶圈实现防水防尘，不过核心的螺纹连接、内壁台阶限位的基础结构是通用的。建模过程中，外螺纹的绘制不需要做全细节的真实螺纹牙型，对于装配验证来说，用装饰螺纹线配合简化的牙型结构就足够，既能减少模型的文件体量，也能在做装配干涉检查时准确判断螺纹配合的边界，不会因为细节过多导致软件运算卡顿。内壁的每一层台阶都要做拔模斜度，斜度控制在1度到1.5度之间，方便后续开模注塑时顺利脱模，不会拉伤零件内壁的表面，影响和灯泡的配合精度。筒身底部的两个对称缺口是定位结构，安装时对准底盒内的定位凸台，就能保证壳体不会随灯泡旋拧时跟转，避免内部接线被扭断，这两个缺口的宽度和深度要和底盒凸台做公差配合，间隙控制在0.2mm以内，既方便安装对位，又不会有过大的旷量。

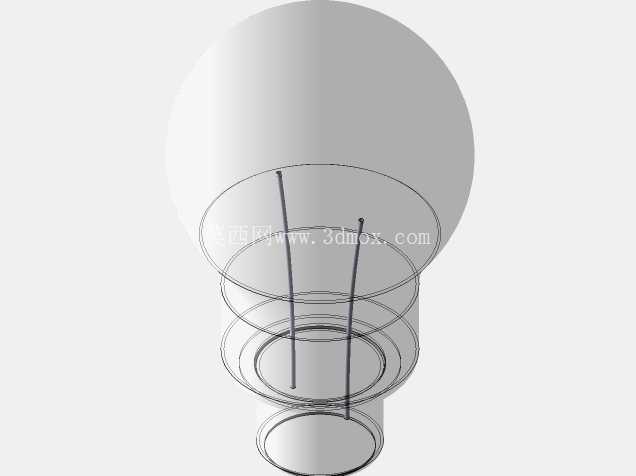

　　从结构验证的角度，这个模型可以直接用来做装配干涉检查：把灯泡模型、导电弹片、接线端子、固定环都装配进来之后，就能验证各个零件之间的配合间隙是否合理，有没有出现零件穿模、安装空间不足的问题，也能模拟灯泡旋入的全过程，检查旋入行程中是否会和内壁台阶发生卡滞，螺纹配合的行程是否足够让灯泡端面和密封圈完全压合。对于做照明产品结构设计的工程师来说，这类基础壳体的结构合理性直接影响整个灯位的安装效率和使用寿命，很多现场出现的灯座松脱、接触不良问题，本质都是前期建模时没有把控好安装边界尺寸、螺纹配合长度、台阶限位位置这些细节，导致零件生产出来之后和实际安装场景不匹配。
