斜肋网格柱式摩天大楼结构设计方案

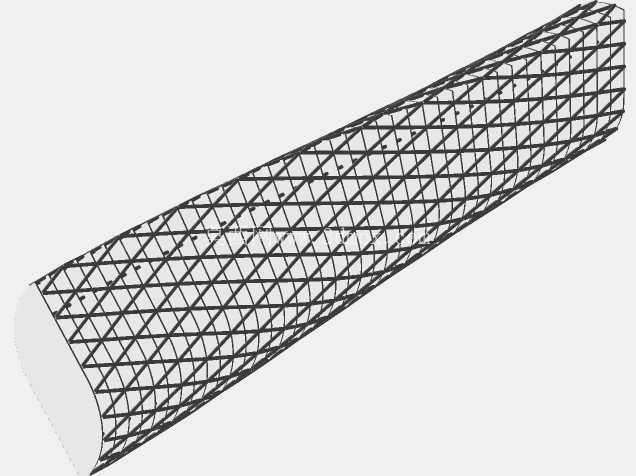

　　在超高层建筑结构设计领域，斜肋网格外筒体系是近十年来逐步推广的高效承重方案，这套结构模型完整还原了带承重柱的斜交网格外筒构造，可直接用于建筑结构方案论证、节点受力模拟、施工工序推演等实际工程场景。不同于常规框筒结构的正交梁柱布置，这套方案将外筒的承重构件以固定倾角交叉布置，形成连续的菱形网格受力面，配合沿建筑高度方向均匀分布的竖向承重柱，共同承担竖向荷载与水平风荷载、地震作用。从实际应用场景来看，这类结构体系多用于150米以上的超高层公共建筑，相比传统混凝土核心筒加外框柱的方案，斜肋网格外筒可以将结构受力构件直接整合到建筑外立面，在保证结构刚度的前提下释放更多内部可用空间，适配写字楼、高端酒店、城市综合体等业态的无柱大空间需求。

　　设计过程中首先确定了斜肋的交叉倾角，这个角度直接影响结构的抗侧刚度与构件受力效率，角度过大会导致斜肋轴向力传递路径变长，水平荷载下的层间位移难以控制；角度过小则会增加节点数量，提升现场焊接与安装的施工难度，最终选定的倾角是在常规超高层风压区间下，经过多轮受力迭代确定的最优值，能够让斜肋构件以轴向受力为主，充分发挥钢材的抗拉压强度优势，减少构件的弯剪受力占比，降低单根构件的截面尺寸，进而减少结构整体用钢量。沿网格分布的竖向承重柱并非独立于网格体系存在，而是在每个网格交叉节点处与斜肋构件刚性连接，相当于给连续的斜肋网格增加了竖向的支点，避免斜肋在竖向荷载下产生过大的面外变形，同时这些柱子可以直接承接楼板传来的竖向荷载，将荷载均匀分散到周边的斜肋网格上，避免局部荷载集中导致单根斜肋应力超限。

　　从安装边界来看，这套结构的网格单元采用工厂预制的分段构件，每段构件的长度控制在常规运输车辆的可运输尺寸范围内，现场安装时按照从下到上的顺序逐段拼接，每个交叉节点采用全熔透焊接加连接板补强的构造，保证节点的刚接性能，能够可靠传递斜肋之间的轴力、弯矩与剪力。模型中还原的网格密度经过了受力优化，在建筑下部风压较大、竖向荷载累积较大的区段，网格的尺寸适当缩小，斜肋的截面厚度相应增加，提升下部结构的承载能力；在建筑上部荷载较小的区段，网格尺寸适当放大，减少构件数量，降低上部结构自重，减少整体结构的地震响应。外立面的网格同时兼具围护结构的安装基础功能，后续幕墙板块可以直接固定在斜肋构件的预留安装点上，不需要额外设置幕墙龙骨，进一步减少外立面的构造层次，降低建筑整体自重。

　　在结构受力逻辑上，整个斜肋网格形成了一个空间整体受力的筒体，水平荷载作用下，斜肋构件类似筒体的斜向加劲肋，能够有效抵抗结构的剪切变形与弯曲变形，相比传统正交框筒，其抗侧刚度可以提升30%左右，在同等风压条件下的层间位移角更小，能够更好满足超高层的舒适度要求，避免高区在强风下产生过大的晃动影响使用体验。竖向承重柱的布置避开了建筑的主要出入口与设备管井位置，在建筑底部的入口区域，斜肋网格做了局部的转换处理，通过加大局部构件的截面，将上部网格的荷载传递到入口两侧的承重柱上，保证底部入口的通行空间不受结构构件遮挡。模型中呈现的结构表面没有额外的装饰层，完全还原了结构构件本身的布置逻辑，结构工程师可以直接在这个模型基础上调整斜肋截面、节点构造、网格密度，适配不同建筑高度、不同风压地区、不同抗震设防烈度的项目需求，也可以导入有限元分析软件直接进行网格划分，开展结构受力计算，省去前期结构建模的重复工作。在施工模拟场景下，这个模型可以用来推演构件吊装顺序、临时支撑布置方案，提前预判安装过程中可能出现的构件碰撞问题，优化现场施工工序，减少高空作业的调整工作量。
