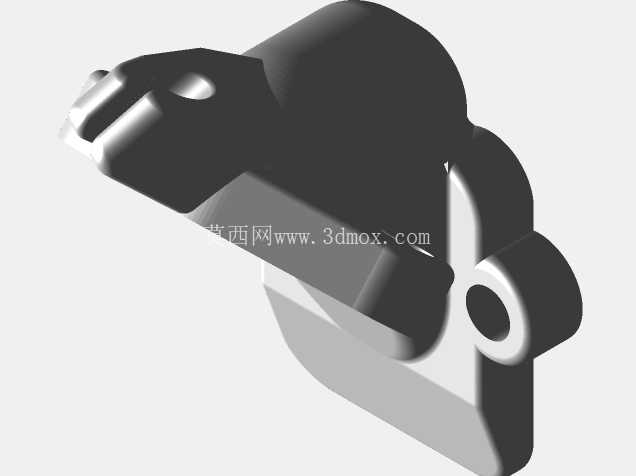

本田Px/Px-R车型18mm进气转接座结构

　　这款适配本田Px/Px-R车型的18mm进气转接座，主要面向小排量踏板车型的进气系统改装场景，日常维修替换、动力小幅升级的作业中都会用到这类零件，它的核心作用是衔接16mm口径化油器与原车进气通路，解决不同口径部件匹配时的密封、定位问题，避免改装后出现进气泄漏、安装错位导致的怠速不稳、动力输出迟滞问题。

　　从实际装车的边界条件来看，零件整体的安装定位完全依托原车空滤盒与曲轴箱的原有固定点位，不需要额外在车体上打孔或者切割原有结构，转接座的主体通径做了18mm的等截面过渡，内壁没有突兀的台阶或者锐角，能减少进气过程中的气流紊流，让混合气进入化油器的流态更稳定，这一点对于小排量化油器车型来说尤为重要，紊流过大会直接导致低速工况下的混合气浓度波动，出现起步闯动、怠速掉转的问题。

　　设计上首先考虑了膜片的适配空间，因为原车配套的是单舌膜片结构，换装这个转接座后需要匹配双舌膜片，所以在转接座与化油器对接的端面，预留了足够的膜片活动腔室，不会出现膜片开合时被结构干涉的情况，同时在靠近曲轴箱的一侧，专门设计了定位凸台，对应曲轴箱上需要加工的定位孔位，安装时只要凸台完全卡入加工好的定位孔，就能保证整个进气通路的同轴度，避免因为安装偏移导致的密封面压合不均漏气。

　　零件的固定耳位完全复刻了原车空滤接口的安装孔距，两个带衬套的安装孔位可以直接套用原车的固定螺栓，不需要更换更长或者更短的紧固件，耳位与主体连接的位置做了渐变的加强筋过渡，因为踏板车的发动机在运行过程中会持续产生振动，长期使用下如果没有加强结构，固定耳位置很容易出现应力集中导致的开裂，加强筋的厚度控制在2.5mm，既不会额外增加太多零件重量，也能覆盖日常行驶的振动载荷需求。

　　密封面的设计上，两个对接端面都做了0.8mm深度的密封槽，可以适配原车规格的O型密封圈，不需要额外定制密封件，维修替换时随手就能找到对应的密封配件，槽的边缘做了R0.5的圆角处理，安装时不会割伤密封圈，能保证长期使用下的密封可靠性。另外在设计时也考虑了原车曲轴箱上的凸起限位结构，转接座的对应位置做了避让缺口，安装时不需要打磨曲轴箱上的原有凸台，只需要去除曲轴箱盖内对应位置的多余加强筋即可，最大程度减少改装时对原车部件的不可逆改动。

　　从气流组织的角度来说，转接座的内部流道做了微扩的过渡设计，从化油器侧的16mm口径逐步过渡到空滤侧的18mm口径，这种渐扩结构能利用进气脉冲效应稍微提升中低转速下的进气填充效率，不会因为通径突然变大导致气流流速下降过多，影响低速扭矩输出。零件的壁厚整体控制在3mm左右，既可以满足注塑或者3D打印制作时的结构强度要求，也不会因为壁厚过大导致外观面出现缩痕，同时整体重量控制在20g以内，不会给原车的安装点位带来额外的载荷负担。

　　实际装车测试的场景下，这个转接座可以适配多数市售的16mm口径改装化油器，不需要额外调整化油器的安装角度，因为对接面的角度完全匹配原车化油器的安装倾角，安装后化油器的油平面可以保持在原厂要求的水平位置，不会因为安装角度倾斜导致油位异常，出现漏油或者混合气过浓过稀的问题。另外在靠近进气口的位置，预留了温度传感器的安装凸台，如果有改装需求可以自行打孔安装进气温度传感器，不需要额外破坏流道结构，凸台的厚度足够支撑攻丝安装，不会出现安装后漏气的问题。
