树莓派Pi4 2GB专用金属固定安装支架

　　做嵌入式开发的结构工程师大多碰到过树莓派裸板部署的痛点，主板直接放置在设备内部容易被线材剐蹭、积灰短路，固定不牢还会在设备移动时出现接口松脱的问题，这款适配树莓派Pi4 2GB版本的金属固定支架，就是针对这类嵌入式部署场景做的结构适配件。日常在工业控制终端、小型物联网网关、桌面DIY智能设备的集成过程中，开发板的固定一直是容易被忽略但直接影响设备长期运行稳定性的环节，很多人图省事用双面胶或者扎带固定，时间久了胶层老化、扎带松脱，主板移位就可能碰到周边金属结构造成短路，尤其是在有振动的工业现场环境，这类简易固定方式的故障率会大幅提升。

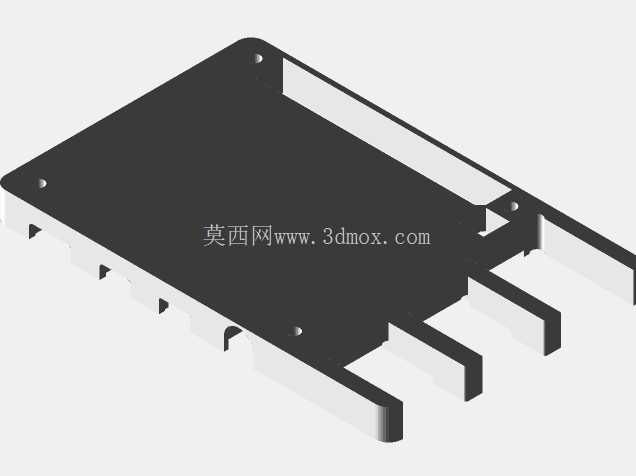

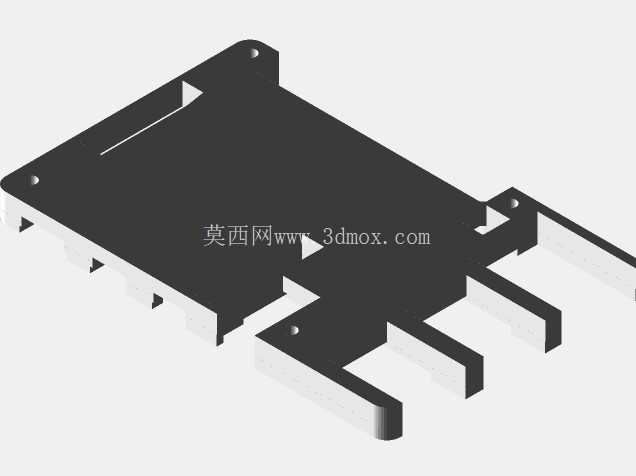

　　这款支架的设计完全贴合树莓派Pi4 2GB的主板轮廓，没有多余的外凸结构，整体采用薄板钣金折弯成型，主板承托面做了全区域的避让设计，不会遮挡主板背面的焊点和元器件，避免支架和主板焊点直接接触造成短路。支架侧边的三个伸出折弯边，是对应主板侧方的USB、以太网、HDMI等接口位置做的精准让位，安装后所有外接接口都能完全露出，不会出现插头插不到位的情况，也不会因为支架的公差挡住接口导致外接设备无法连接。支架上的四个固定孔位完全对齐树莓派Pi4主板本身的安装孔位，安装时可以直接用铜柱将主板锁附在支架上，锁附后主板和支架之间留有均匀的间隙，既可以保证主板背面的空气流通辅助散热，也能避免支架和主板背面的贴片元件直接接触造成磨损。支架左上角的单独挂装孔，是为壁挂部署场景设计的，在做墙面安装的智能终端、环境监测采集节点时，可以直接通过这个孔位将整个支架连同主板固定在墙面或者设备内壁上，不需要额外加装挂耳配件。支架的整体外轮廓尺寸比树莓派Pi4主板单边宽出不到2mm，在紧凑的设备外壳内部安装时，不会额外占用过多的内部空间，对于内部空间局促的小型嵌入式设备来说，这个尺寸控制刚好能满足安装需求，不会因为支架体积过大导致外壳合模困难。

　　在设计思路上，这款支架没有做多余的散热鳍片或者装饰结构，完全以功能性为核心，所有折弯边的高度刚好和主板叠加铜柱后的高度齐平，既可以在主板侧边形成一定的防护，避免线材直接剐蹭主板侧边的贴片元件，也不会遮挡主板上方的散热片安装空间，如果需要加装主动散热风扇，也可以直接在支架对应的位置预留风扇固定位，不需要对支架做二次加工。实际在设备集成时，这款支架除了固定主板本身，还可以作为整个嵌入式核心模块的安装基准，先将主板和支架组装成一个整体模块，再统一装入设备外壳内部，生产线装配时可以大幅提升组装效率，不需要在设备外壳内部逐个对齐主板孔位，也能避免装配过程中手碰到主板元器件造成静电损坏。

　　支架的所有边缘都做了折边处理，没有裸露的钣金锐边，装配时不会划伤操作人员的手，也不会割伤设备内部的连接线材，对于需要经常拆装维护的设备来说，这个细节设计能减少很多后期维护的麻烦。在多台设备并排部署的场景下，统一使用这款支架固定树莓派主板，还可以保证所有设备的主板安装位置一致，外接线材的走线长度可以做统一标准化，减少现场布线的调整工作量，也方便后期的设备维护更换，出现主板故障时可以直接将整个支架连同主板拆下替换，不需要重新调整安装位置和走线。
