轮式挖掘清污作业机械装置结构设计

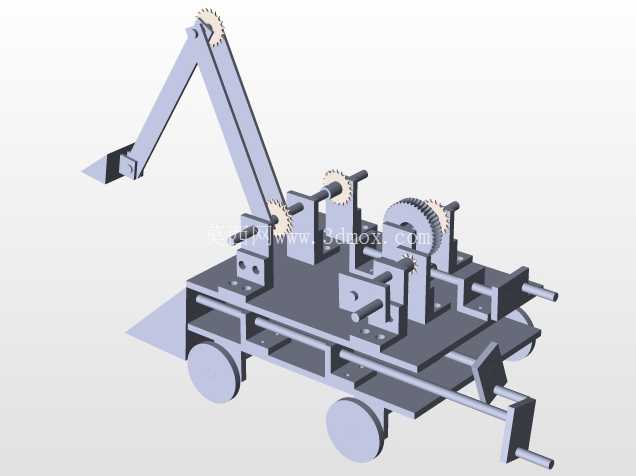

　　这款轮式作业装置主要面向狭小场地内的浅层泥土开挖、散落废弃物归集清理场景，常见于市政步道边角维护、小型施工场地余料清理、厂区零散渣土转运前的归集作业，相比大型工程挖掘设备，其轮式行走结构转弯半径更小，可在宽度1.2米以上的狭窄通道内完成转向与作业位调整，无需额外预留大型设备的进场通道与回转空间。从结构设计逻辑来看，整机采用平板式承载底盘作为安装基准，底盘下方对称布置四个行走轮，轮组安装位预留了15mm的高度调节余量，可适配存在±10mm高度差的不平整硬化地面，避免作业过程中因地面倾斜导致整机侧翻。

　　底盘上方的动力传递路径全部采用外露圆柱齿轮组排布，这种设计一方面降低了壳体封装带来的整机重量，另一方面也方便日常运维时快速检查齿轮啮合状态，及时清理齿面附着的泥土碎屑，传动系统的输入轴端预留了标准手摇柄安装位，也可根据实际动力需求外接小型伺服驱动单元，无需对原有传动结构做大规模改动。前端作业臂采用多段铰接式结构，臂架与底盘的连接位置设置了可锁止的转动副，可根据作业需求调整臂架的俯仰角度，调整范围覆盖水平向下30度至水平向上65度区间，臂架末端的挖取部件采用铲斗与刮板一体化设计，挖掘作业时铲斗刃口切入土层深度最大可达80mm，清理散落废弃物时刮板可贴合地面将零散碎屑归集到铲斗内，无需额外更换作业端头。

　　底盘尾部设置了横向推挡结构，在完成前方挖掘归集作业后，可通过整机后退将堆积的松散物料推送到指定归集点，推挡结构的下边缘与地面预留5mm间隙，避免行走过程中刮蹭硬化地面表层。整机所有转动铰接位置均采用轴套配合销轴的连接形式，销轴端部设置了开口销限位结构，拆解维护时仅需拔出开口销即可完成臂架、齿轮组的拆卸更换，无需使用专用拉马等工装。从安装边界来看，整机处于收拢状态时的最大外轮廓尺寸控制在长420mm、宽280mm、高350mm范围内，作业臂完全展开时的最大水平作业半径为380mm，最大垂直挖掘深度为120mm，所有传动齿轮的模数统一选用1模，齿宽均为8mm，传动过程中齿轮侧隙控制在0.1-0.2mm区间，既保证传动过程无卡滞，也避免间隙过大导致的传动回程误差。

　　设计过程中特意将所有传动部件的安装基准面设置在底盘上表面同一平面内，加工时仅需一次装夹即可完成所有安装孔位的钻削加工，有效降低了底盘加工时的装夹找正难度，同时也保证了各齿轮轴之间的平行度公差控制在0.05mm以内，减少齿轮运转过程中的偏磨问题。行走轮采用橡胶外圈搭配金属轮毂的结构，橡胶外圈硬度控制在邵氏65度，既可以在硬化路面行走时减少噪音，也能提供足够的附着力避免行走过程中打滑，轮毂与轮轴之间采用滑动轴承配合，可承受作业过程中产生的径向冲击载荷。作业臂的杆件全部采用等截面矩形型材制作，型材壁厚为2mm，在保证臂架结构刚度的前提下尽可能降低臂架自重，减少臂架俯仰过程中对铰接位置产生的弯矩。整机的重心位置经过反复调整，在作业臂完全伸出至最大作业半径时，整机重心的投影仍然落在四个行走轮围成的支撑面内部，无需额外加装配重块即可保证作业稳定性，进一步压缩了整机的整体重量。
