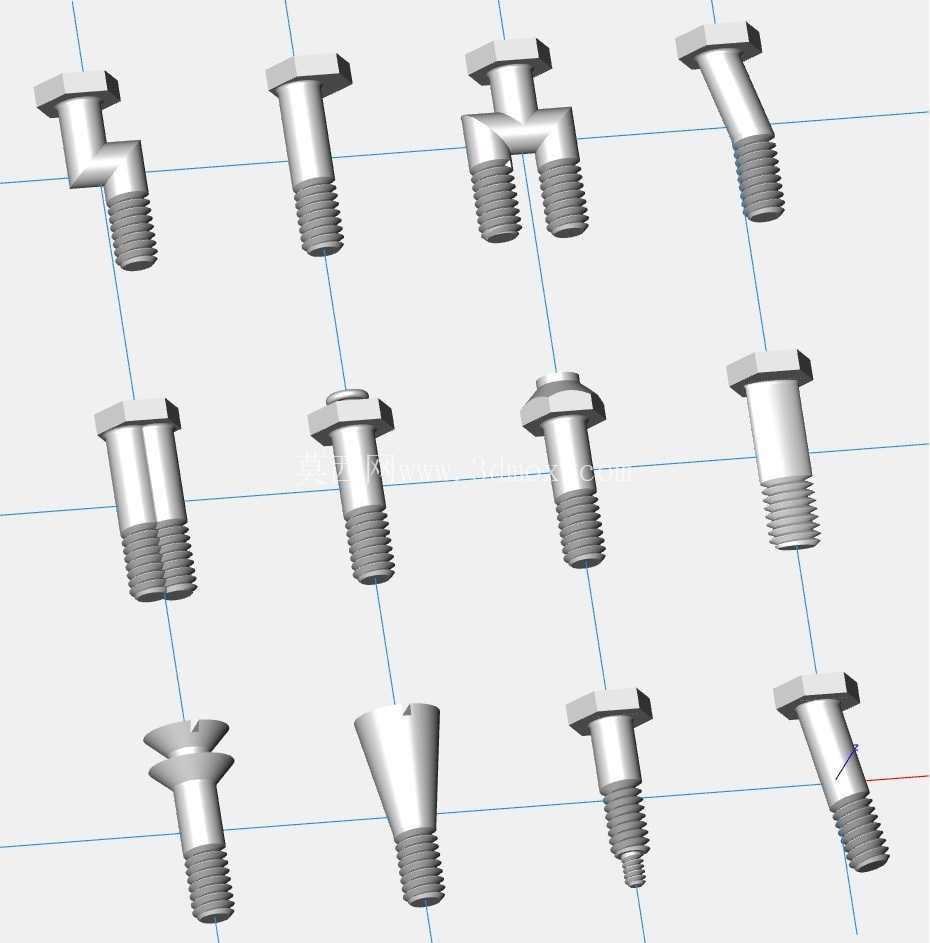

十二款异形特种紧固螺栓结构设计

　　在非标设备装配、特殊工况连接场景中，常规标准螺栓往往无法适配受限安装空间、特殊受力角度、非平面连接面的紧固需求，这组异形特种螺栓正是针对这类常规紧固件无法覆盖的连接痛点设计，整套包含6种不同结构的螺栓构型，单款构型对应2种细节尺寸差异，合计12个独立零件，可覆盖多类特殊安装位的紧固需求。

　　从实际应用场景来看，这类异形螺栓常被用在电源变压器内部绕组固定、狭小腔体内的元器件锁紧、带角度倾斜面的结构连接、需要避让内部走线的安装位等场景——比如变压器内部铁芯与夹件的连接位，部分位置因为绕组排布的遮挡，常规外六角螺栓无法垂直伸入拧动，带弯折杆部的螺栓就可以从侧方斜向装入，配合端面的六角头完成锁紧；还有部分需要在同一安装点完成两个垂直方向部件固定的位置，Y型双螺纹端的螺栓可以减少单独开孔的数量，避免在薄壁结构上密集开孔导致的结构强度下降。

　　设计层面上，每一款螺栓的结构调整都对应明确的安装边界约束：比如Z型弯折杆的螺栓，弯折角度严格匹配对应安装面的倾斜角度，杆部的光杆段长度刚好适配被连接件的总厚度，螺纹段长度预留了足够的螺母旋合行程，同时弯折处做了圆角过渡，避免应力集中导致杆部在受交变载荷时断裂；带双螺纹端的平行杆螺栓，两个杆部的同轴度控制在0.02mm以内，保证装入对应安装孔后不会出现卡滞，端部的六角头尺寸统一适配常用的10号开口扳手，不需要额外准备特殊拆装工具，降低现场装配的工具成本。

　　从外形尺寸与安装边界来看，所有螺栓的螺纹段均采用标准公制粗牙螺纹，和常规同规格螺母、垫片完全通用，不需要单独定制配套锁紧件；不同构型的螺栓头部尺寸保持统一规格，除了部分受空间限制做了切边处理的款式，其余螺栓的头部承压面直径都符合标准螺栓的承压面积要求，避免锁紧时压溃被连接件的表面。比如沉头开槽款的螺栓，头部锥角为90度，和标准沉孔的锥度完全匹配，装入后表面可以和安装面齐平，不会突出结构表面影响后续其他部件的装配；锥型杆部的螺栓，杆部锥度对应安装孔的导向锥面，装入时可以自动导正位置，即使安装孔存在少量位置偏差，也能顺利穿入完成锁紧，降低装配时的对位难度。

　　功能特性上，这组螺栓覆盖了不同的受力需求：部分带加长光杆段的螺栓可以适配带隔振垫的连接位，光杆段不加工螺纹，避免螺纹刮损隔振垫的橡胶材质；部分带短螺纹段的螺栓适合薄壁件的连接，不会因为螺纹过长顶到另一侧的元器件；还有头部做了减薄处理的款式，适合安装空间高度受限的位置，不会因为头部过高和周边运动部件发生干涉。在建模过程中，每款螺栓的螺纹收尾、头部倒角、杆部过渡圆角都按照实际加工工艺做了还原，不是单纯的示意性模型，导入装配体后可以直接做干涉检查、装配模拟，也可以直接导出工程图用于加工生产，不需要二次修改结构细节。

　　实际选型时，可以根据安装位的空间角度、被连接件厚度、受力大小选择对应构型的螺栓：比如受侧向力较大的连接位，优先选择杆部直径更粗、弯折处圆角更大的款式，避免长期受载后出现塑性变形；需要经常拆装的位置，优先选择外六角头的款式，比开槽沉头的款式耐磨损，多次拆装也不会出现头部打滑的问题；有导电连接需求的安装位，螺栓的头部承压面做了平整处理，保证和被连接件的接触面积足够，降低接触电阻，避免大电流通过时出现局部发热的问题。
