M102轻型牵引榴弹炮三维建模作品

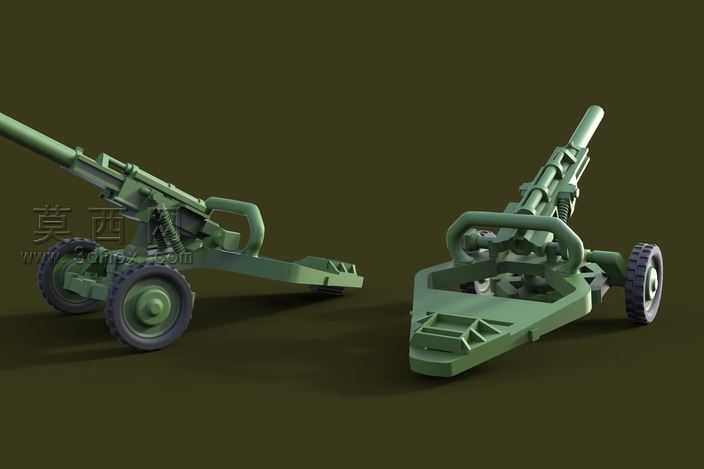

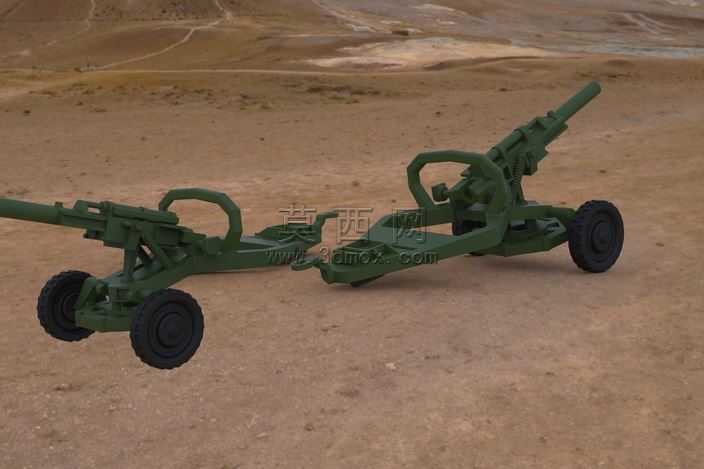

本次三维建模作品还原的是M102型105毫米轻型牵引榴弹炮，建模过程中首先梳理该型火炮的整体结构逻辑，将其划分为炮身组件、摇架与反后坐装置、上架回转机构、下架大架、行走轮系、瞄准具基座六大核心模块，在三维软件中通过参数化草图绘制各部件的截面轮廓，结合拉伸、旋转、扫掠等基础特征命令构建主体结构，针对炮管内壁的膛线、摇架上的导轨滑槽、大架尾部的驻锄结构、炮轮的轮毂胎纹等细节，采用阵列、布尔运算、曲面偏移等命令完成精细化建模，确保各部件的装配公差符合真实装备的尺寸比例。材质渲染阶段，为不同部件匹配对应的物理材质：炮身主体采用军绿色哑光金属漆材质，调整粗糙度参数模拟实战装备的漆面磨损质感；炮管内壁设置高反射率的深灰色金属材质，还原炮钢的金属特性；橡胶轮胎采用低反光的深黑色橡胶材质，添加细微的凹凸纹理模拟胎面的使用痕迹；大架上的操作把手、紧固螺栓等小部件分别匹配防滑塑料、镀锌金属等差异化材质，通过HDR环境光搭建战场风格的光照场景，调整主光源角度模拟斜向日光，添加柔和的环境补光避免结构暗部细节丢失，开启全局光照与环境光遮蔽效果，强化各部件之间的结构层次感。设计过程中重点还原该型榴弹炮的结构特性：其轻量化的大架设计、可360度回转的上架结构、紧凑的炮身布局都在模型中得到精准复现，两个不同展示角度分别呈现了火炮的侧视行军状态与正视射击准备状态，清晰展现大架的开合角度、炮轮的安装位置、炮身的俯仰角度调节范围，模型各活动部件的连接关系完全参照真实装备的机械结构，可直观呈现该型牵引榴弹炮从行军状态转换到射击状态的结构运动逻辑，整体建模严格遵循实物比例，无结构失真与比例失调问题，渲染效果兼顾金属质感与军事装备的厚重写实风格。
