庭院装饰彩色叶片观赏风车结构设计

　　这款户外观赏风车的设计，最初是面向庭院造景、户外休闲区域装饰场景开发的小型动态摆件，区别于大型风力发电设备，它没有发电并网的功能需求，核心作用是借助自然风力驱动叶片旋转，为庭院、露台、露营场地增添动态视觉效果，同时也可作为少儿手工科普的实操载体，让参与者理解风力驱动的基础机械原理。

　　从结构设计逻辑来看，整套装置没有复杂的传动变速结构，核心支撑采用市面上极易采购的CPVC 1/2英寸管材作为主横梁与立杆，这种管材本身具备优秀的户外耐候性，抗紫外线老化、抗雨水锈蚀的表现远优于普通纸质、木质材料，重量也远低于金属管材，不需要做额外的表面防腐处理，切割加工只需要普通的PVC管割刀就能完成，不需要大型机加工设备，普通爱好者在家就能完成裁切作业。横梁与立杆的连接部位采用标准PVC三通管件作为转接件，配合PVC专用胶粘接即可完成固定，连接强度足以抵抗日常户外3-6级风的载荷，不会出现横梁偏转、脱落的问题。

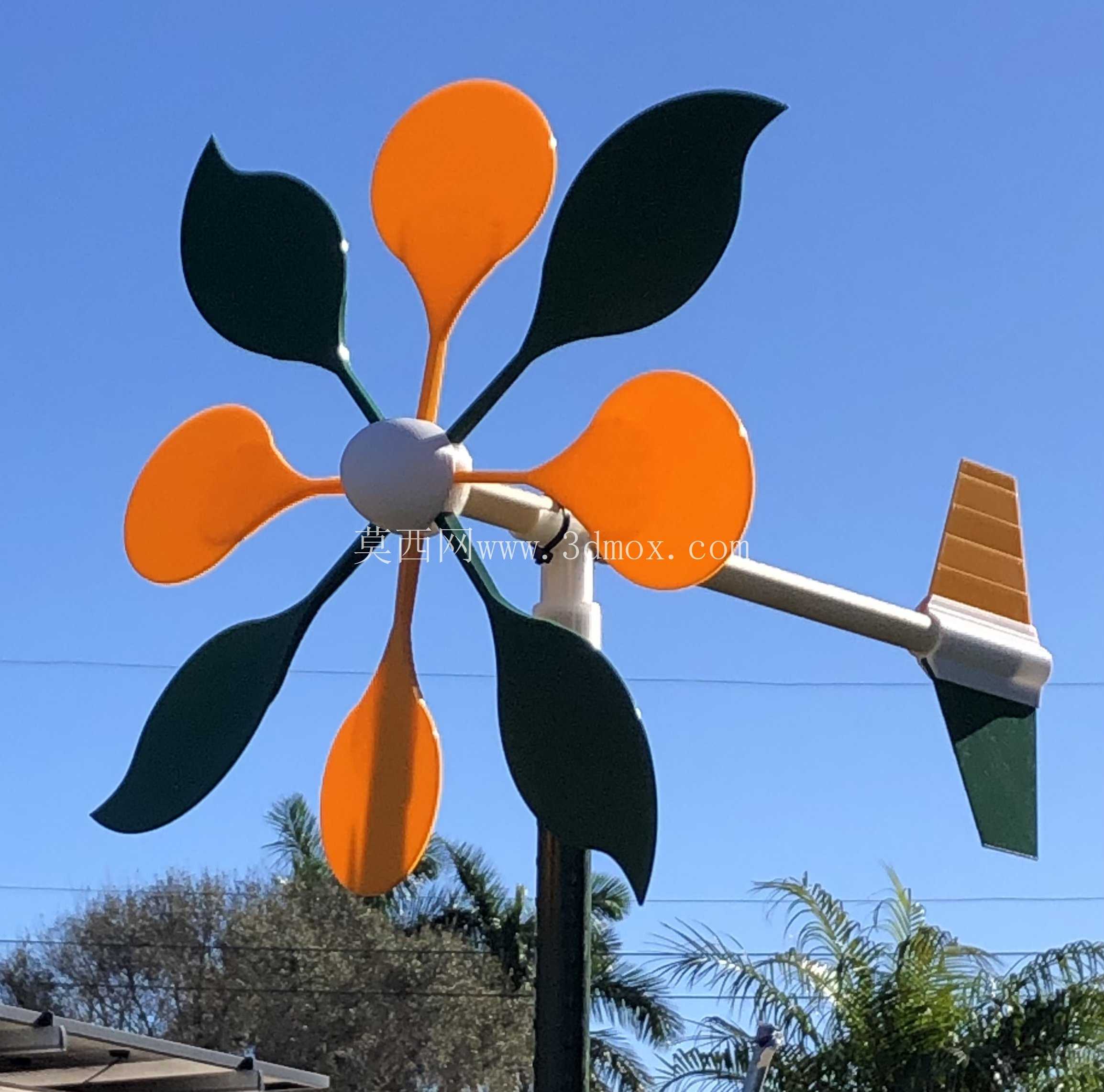

　　叶片驱动部分的设计是整套装置的核心，多片彩色叶片采用错位角度安装在轮毂上，叶片的曲面弧度经过反复调试，既保证微风状态下就能获得足够的启动转矩，又避免大风速下叶片转速过快带来的安全隐患，轮毂与横梁之间采用滑板轴承作为转动副，这种轴承本身径向间隙小、转动阻力极低，不需要定期加注润滑脂，户外长期使用也不会出现卡滞、异响的问题，轴承与横梁、轮毂的配合采用过渡配合设计，组装时只需要借助橡皮锤轻敲就能完成装配，不需要额外的紧固件做周向固定，后期如果叶片出现老化损坏，只需要拔下轮毂就能快速更换叶片，维护门槛极低。

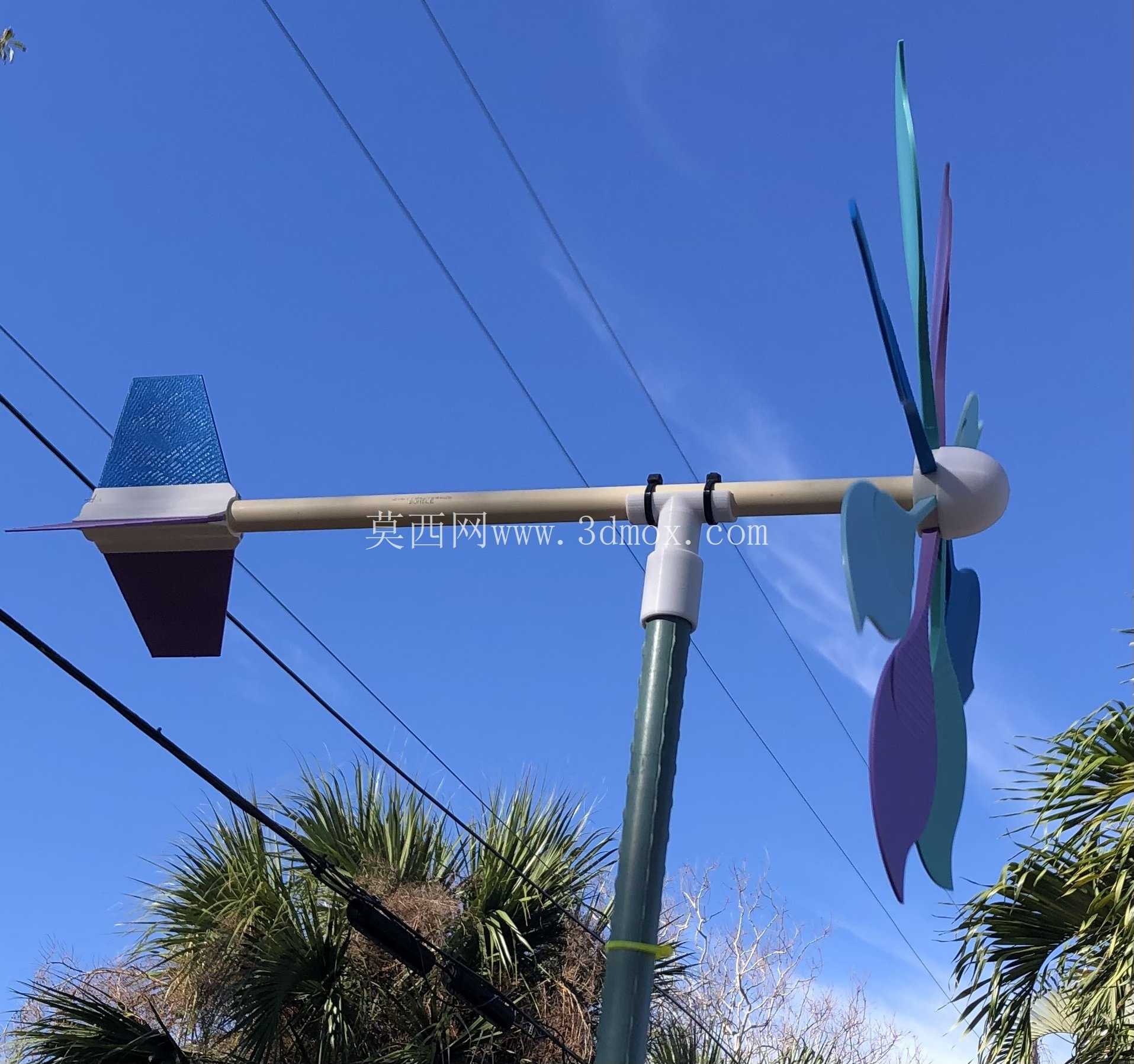

　　尾部的导流尾翼采用方块式结构设计，区别于传统风力设备的流线型尾翼，这种方正结构的尾翼加工难度极低，只需要切割板材粘接就能完成，同时它的迎风面积足够大，能够在风向变化时快速带动横梁绕立杆转动，让叶片始终保持正对来风的状态，保证不同风向条件下叶片都能正常旋转，尾翼与横梁的连接同样采用插接加粘接的方式，不需要复杂的连接法兰，组装效率很高。

　　从安装边界尺寸来看，整套装置的横梁总长度控制在600mm以内，叶片旋转直径控制在350mm左右，立杆的高度可以根据实际安装场景自由裁切，常规庭院安装时立杆露出地面1.2-1.5m即可，既不会因为高度过高影响庭院通行，也不会因为高度过低被周边灌木遮挡视线。安装时只需要将立杆下端插入地下300-400mm，或者通过法兰底座固定在水泥露台面上，就能满足抗风要求，不需要做额外的混凝土浇筑基础，拆装移动都非常方便。

　　在零件选型上，所有的紧固件都采用标准304不锈钢十字螺丝，避免户外长期使用出现锈迹污染外观，叶片可以采用3D打印制作，也可以采用彩色PVC板、亚克力板切割制作，不同颜色的叶片在旋转时会形成混色的动态视觉效果，装饰性更强。整套结构的转动部位没有外露的尖锐边角，所有连接部位都做了倒角处理，即使安装在少儿活动区域，也不会出现磕碰划伤的安全隐患。

　　实际使用场景中，这款装置除了私人庭院装饰之外，也可以应用在农庄、亲子营地、幼儿园户外区域作为装饰摆件，配合不同颜色的叶片定制，能够适配不同的场地风格，由于所有零件都是标准市售件，备件采购成本极低，后期维护不需要专门的机械维修人员，普通工作人员就能完成零件更换与故障排查。设计过程中特意规避了非标定制零件的使用，除了叶片和轮毂可以根据个人喜好调整外形之外，其余结构件全部采用通用标准管材与管件，最大程度降低了制作门槛，即使没有机械加工经验的爱好者，也能按照装配关系在短时间内完成整机组装。
