带中心通孔方形电源变压器安装底座

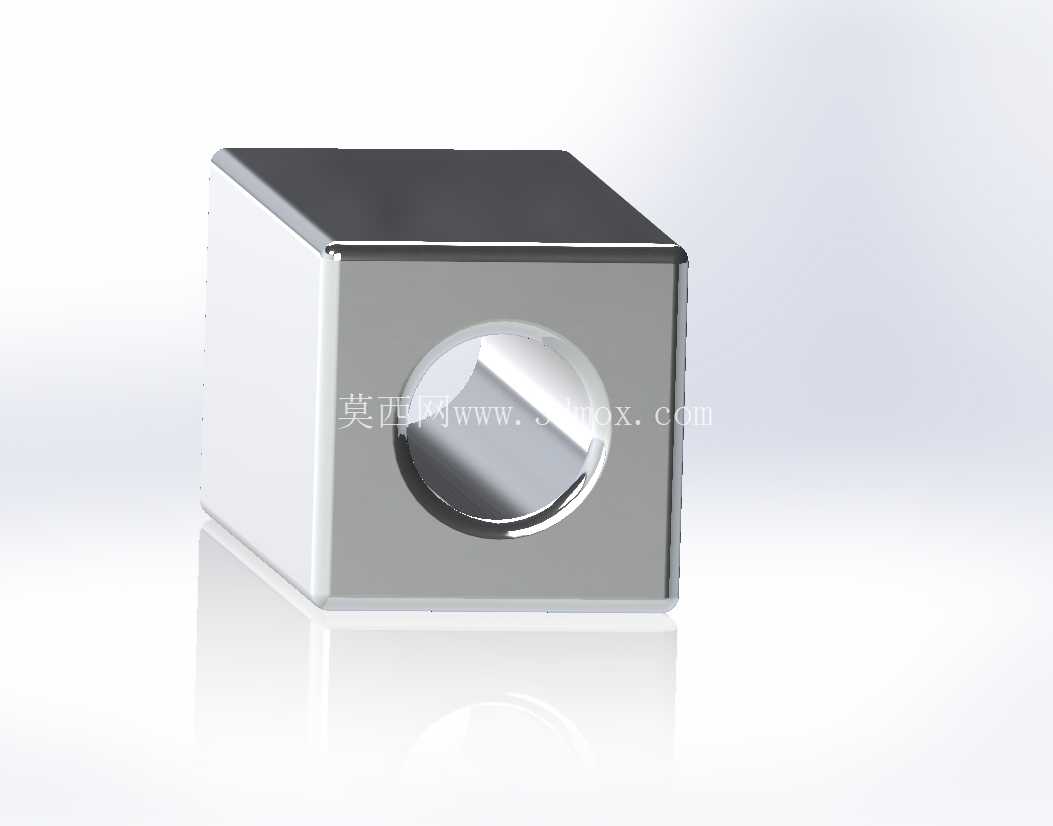

　　不同于常规无孔的封闭底座，这款底座正面预留的圆形通孔并非冗余设计，实际装配中可实现三个核心作用：一是为变压器绕组的中心抽头引线提供直出通道，避免引线从底座侧边弯折引出时，被底座棱边磨损绝缘层，尤其适配多抽头的多电压输出变压器，引线排布更规整，不会和周边的电容、接线端子产生空间干涉；二是可作为磁芯的定位基准孔，装配时将EI型或者方形磁芯的中心柱对准该孔位，可快速完成磁芯与底座的同轴定位，减少磁芯偏装带来的绕组受力不均问题，也能降低灌封工序中磁芯移位的概率；三是在需要风冷散热的应用场景下，该通孔可形成上下贯通的散热风道，让变压器工作时产生的热量能通过孔位形成对流，降低底座与磁芯接触位置的积热，避免长期高温导致底座材质老化脆化。在中小功率电源变压器的整机装配场景里，安装底座是连接磁芯绕组组件与设备壳体的核心结构件，这款带中心通孔的方形底座，主要适配立式安装的小型电源变压器，常见于工控电源模块、小型家电控制板、低压配电辅助供电单元这类对安装空间有规整要求的场景。

　　从设计思路来看，这款底座采用等边长的方形外轮廓，是为了适配设备内部标准化的方形安装位，四个边角可预留安装孔位（当前模型展示的是主体结构，实际量产时可根据安装需求在边角加工沉头孔），方形轮廓相比圆形底座，在PCB板或者设备钣金壳体上安装时，不会出现绕安装轴转动的问题，抗扭性能更好，尤其在设备存在运输振动、工作振动的场景下，方形底座的固定可靠性更高。底座的侧壁采用等厚设计，壁厚取值兼顾了结构强度与材料成本，既可以承受变压器绕组与磁芯的整体重量，不会在长期承重后出现侧壁形变，也不会因为壁厚过大导致整体尺寸冗余，占用过多设备内部空间。

　　中心通孔的孔径与底座边长的比例经过适配，既保证了引线穿过、磁芯定位的空间需求，也不会因为孔径过大导致底座与磁芯的接触支撑面积不足，避免磁芯安装后出现晃动。从安装边界来看，这款底座的外轮廓为规整立方体，安装时不需要预留侧边的避让空间，可直接贴装在平整的安装面上，中心通孔的轴线与底座中心重合，不管是正装还是反装，都能保证磁芯与安装面的垂直度，不会出现绕组倾斜的问题。在实际选型使用时，需要注意底座的内框尺寸要与所适配的变压器磁芯外径匹配，过松会导致磁芯固定不牢，过紧则会造成装配困难，甚至压裂磁芯；中心通孔的直径要大于引线束的最大外径，保证引线可以顺畅穿过，同时如果需要在孔位加装护线套，还要提前预留护线套的安装厚度。

　　这款底座的结构没有多余的复杂曲面，加工或者开模时的工艺性较好，不管是采用注塑成型还是金属切削加工，都能快速实现量产，表面的平整面可以直接粘贴绝缘垫片，实现变压器与安装面之间的电气隔离，避免变压器漏磁或者绝缘失效时，电流传导到设备壳体上引发安全问题。在灌封式变压器的应用中，这款底座还可以作为灌封胶的容纳槽，方形的侧壁可以阻挡灌封胶外流，中心通孔可作为灌封时的排气通道，保证灌封胶可以充分填充绕组与底座之间的空隙，减少气泡残留，提升灌封后的结构强度与绝缘性能。不同于异形定制底座，这款方形带孔底座的通用性较强，可适配多种功率等级的同尺寸方形磁芯变压器，不需要针对每一款变压器重新设计底座结构，能有效减少结构件的种类，降低整机装配的物料管理成本，也能缩短新产品的开发周期，结构工程师在选型时只需要核对安装尺寸与磁芯匹配度，即可快速应用到设计方案中。
