纪念款齿轮传动旋转奖杯结构设计

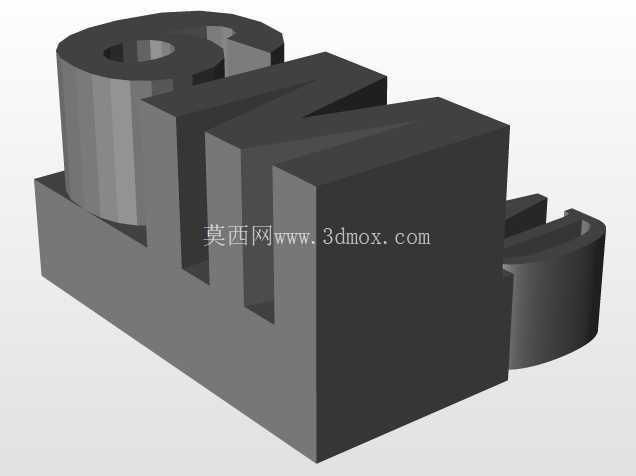

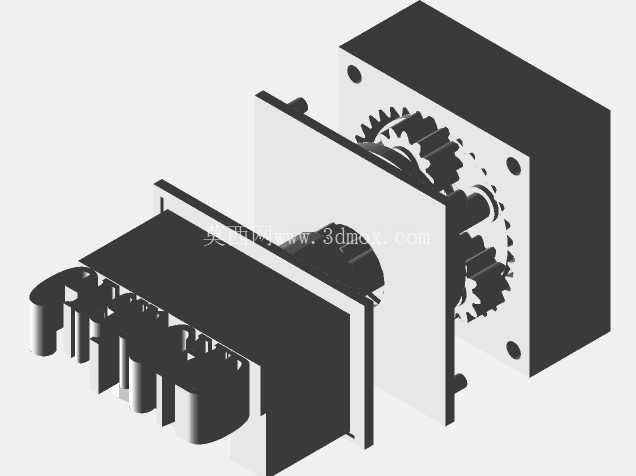

　　这款旋转奖杯的结构设计核心围绕齿轮啮合传动展开，整体采用分层堆叠的装配逻辑，将传统奖杯的静态展示属性转化为可互动的动态摆件，在工业纪念礼品、企业里程碑展示、技术交流活动纪念场景中具备独特的展示价值。从实际使用场景来看，这类带机械传动结构的纪念摆件，常放置于企业展厅、研发部门工位、行业展会展台，既承担纪念标识作用，也能通过可动的机械结构直观传递精密制造的技术属性，区别于普通树脂或金属静态奖杯。

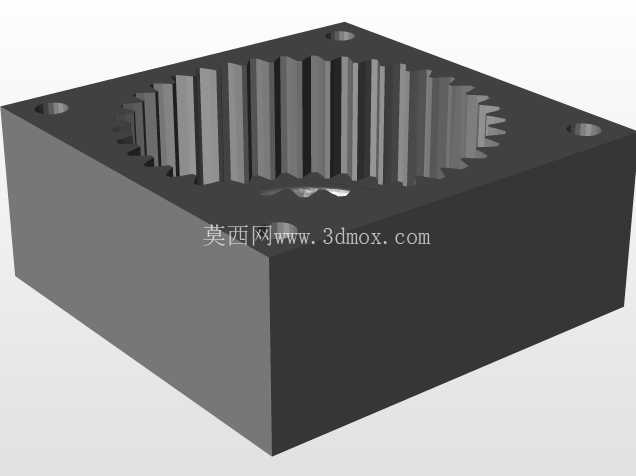

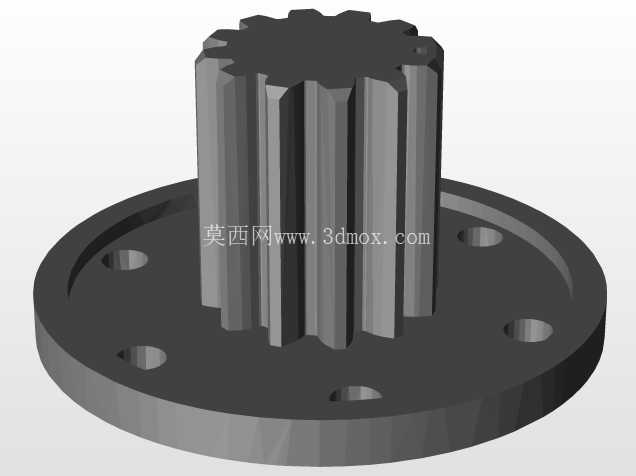

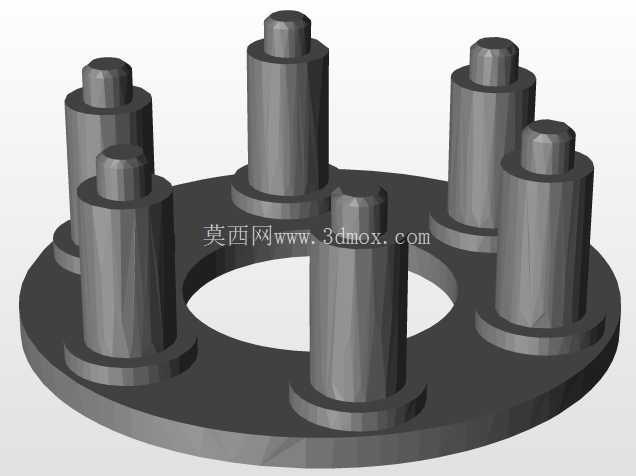

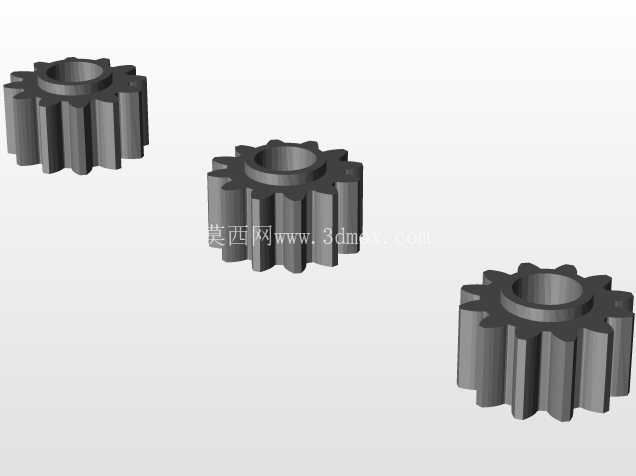

　　设计思路上，整体结构参考了小型开放式齿轮箱的布局逻辑，底座部分采用多引脚的接线端子式造型，既呼应了电气工业领域的纪念主题，也作为整个奖杯的稳定支撑基座，底部平面做了0.2mm的下沉式平整处理，放置在光滑桌面时不会出现晃动，基座的安装边界控制在长120mm、宽80mm的矩形范围内，适配常规展示台、办公桌的摆放空间，不会占用过多陈列面积。中间的传动层采用三层平行轴齿轮布局，主动轮与基座的旋转输入轴连接，从动轮依次啮合带动上层的杯体结构转动，齿轮模数选用0.5模，齿形做了倒圆角处理，避免手动转动时出现尖锐边角划伤，齿轮啮合间隙控制在0.1mm以内，转动过程中不会出现卡滞或旷量过大的问题，手动拨动一次可依靠惯性旋转15秒以上，具备流畅的互动体验。

　　上层的杯体承载部分采用板式框架结构，两侧的立板做了减重槽设计，在保证结构强度的前提下降低整体重量，减少传动齿轮的负载，立板上的安装孔位与齿轮轴采用过渡配合，装配时无需额外粘接即可固定轴的位置，方便拆解展示内部传动结构。框架外侧的端板做了沉孔设计，固定螺丝完全沉入孔内，外表面保持平整无凸起，兼顾外观的整洁度。整个结构的传动比设置为1:3，即输入轴转动一圈，上层杯体转动三圈，转动速度平缓，不会因转速过快导致摆件倾倒。

　　从功能特性来看，这款结构无需额外供电，纯机械传动即可实现旋转展示效果，所有零部件均采用可拆分设计，既可以作为3D打印的成品摆件，也可以作为机械原理教学的演示模型，帮助初学者理解平行轴齿轮传动的啮合逻辑、装配公差配合的实际要求。在实际选型适配时，若采用光敏树脂3D打印制作，可直接按照原尺寸打印装配，无需额外调整公差；若采用金属机加工制作，可将齿轮轴的直径公差调整为h7，与立板孔的H7公差形成间隙配合，提升转动的顺滑度。结构的整体高度控制在150mm以内，既保证了奖杯的视觉辨识度，也不会因过高导致重心偏移，提升摆放的稳定性。

　　在细节处理上，所有棱边均做了R0.3的圆角处理，避免加工或使用过程中出现应力集中导致的部件开裂，齿轮的齿顶高系数取1，顶隙系数取0.25，符合标准直齿圆柱齿轮的设计规范，啮合过程中不会出现根切或干涉问题。基座的引脚部分做了等距排布，间距为10mm，既还原了工业接线端子的视觉特征，也可以作为小型置物架临时放置回形针、图钉等小型办公物件，拓展了摆件的实用属性。整个结构没有采用复杂的曲面造型，所有特征均为拉伸、切除即可完成的规则特征，建模逻辑清晰，对于三维建模学习者来说，也可以作为练习装配体配合、齿轮参数化设计的参考案例，理解从功能需求出发拆解结构、逐步完成零件设计与整体装配的完整流程。
