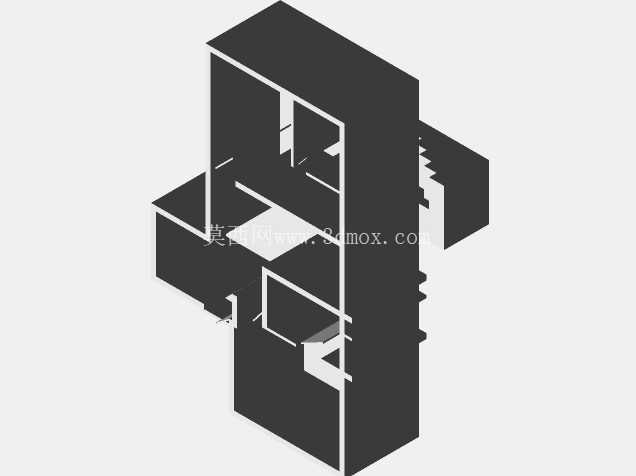

层叠式电源变压器骨架结构三维设计

　　骨架侧边预留的阶梯状凸台结构，是专门为引脚插装设计的定位基准，每个凸台的卡槽尺寸对应标准漆包线的出线走线槽位，生产绕线工序中可以直接将漆包线顺着卡槽引导至引脚位置，不需要额外增加走线固定结构，减少组装工序中的人工理线工作量，同时避免漆包线在骨架棱角处出现绝缘层刮破的问题。上下层绕线仓的内壁都做了0.3mm的拔模斜度，适配注塑生产的脱模要求，骨架壁厚均匀控制在1.2mm，既保证足够的结构强度支撑绕组绕制过程中的张紧力，不会出现骨架受压变形导致绕组松散的问题，也不会因为壁厚过大造成材料浪费、整体安装尺寸超差。这套层叠式骨架结构的三维设计，主要面向小功率工频电源变换场景，常见于民用小家电控制板、工业低压辅助供电模块、嵌入式设备电源输入端的变压环节，承担电压等级转换、初次级电气隔离、电磁能量耦合传递的核心作用。从结构设计逻辑来看，整体采用分层嵌套的骨架排布思路，没有采用传统一体式工型骨架的方案，而是将绕线仓位拆分为上下两个独立的容置空间，中间通过隔断筋位实现初次级绕组的物理分隔，从结构层面拉大爬电距离，满足安规设计中对于初次级绝缘间隙的硬性要求，避免高压绕组与低压绕组之间出现击穿、飞弧的风险。

　　结构底部的定位凸台尺寸严格匹配PCB板上的标准安装孔位，凸台高度1.5mm，刚好可以在波峰焊工序中让骨架底部与PCB板面留出足够的焊锡流动空间，避免焊锡堆积在骨架底部造成引脚连焊的问题。从安装边界来看，整体结构的最大外轮廓尺寸适配常规10W功率等级电源变压器的安装空间，横向宽度不超过35mm，纵向高度不超过48mm，安装孔位间距符合行业通用的28mm孔距标准，可以直接替换同功率等级的传统一体式骨架变压器，不需要对原有PCB板的安装布局做修改。设计过程中特意在骨架层间隔断位置预留了绝缘胶带缠绕的让位空间，绕制完初级绕组后可以缠绕3层聚脂薄膜绝缘带，不会因为绝缘带的厚度导致上层绕组装配出现干涉。

　　侧边的走线槽深度控制在0.8mm，刚好可以容纳单根0.3mm线径的漆包线嵌入，不会出现漆包线脱出槽位、与相邻绕组接触的问题。考虑到实际生产中浸漆工序的工艺要求，骨架上下层绕线仓的边角位置都预留了直径1mm的透漆孔，绝缘漆可以顺着孔洞充分渗透到绕组内部的缝隙中，提升绕组整体的固化强度，同时增强绝缘性能，避免变压器工作过程中因为电磁振动出现绕组松动、产生异响的问题。结构的所有棱角位置都做了R0.5的圆角处理，没有尖锐的直角结构，一方面避免绕线过程中尖锐棱角割破漆包线绝缘层造成匝间短路，另一方面也减少注塑生产过程中的应力集中问题，提升骨架零件的抗冲击强度，在运输、插件工序中不会因为轻微碰撞出现边角碎裂的情况。

　　不同于传统骨架将引脚设置在单侧的设计，这套结构将高压侧引脚与低压侧引脚分别布置在骨架的两个相邻侧面，从物理空间上拉开高压引脚与低压引脚的距离，进一步提升安规绝缘性能，避免PCB板面焊盘之间因为积尘、凝露出现沿面放电的问题。每个引脚的安装孔都做了沉台设计，插装引脚后沉台位置可以储存少量焊锡，提升引脚与骨架的结合强度，不会因为多次插拔、外力拉扯出现引脚松动脱落的问题。整体结构没有多余的装饰性特征，所有结构特征都服务于生产工艺、装配效率、电气性能的实际需求，没有为了外观增加不必要的曲面结构，降低注塑模具的加工难度，同时也减少三维模型转工程图过程中的尺寸标注复杂度，方便结构工程师快速出图开模，也方便生产端快速理解结构设计意图，减少工艺沟通成本。
