450×450规格拱形烟囱防雨顶盖结构设计

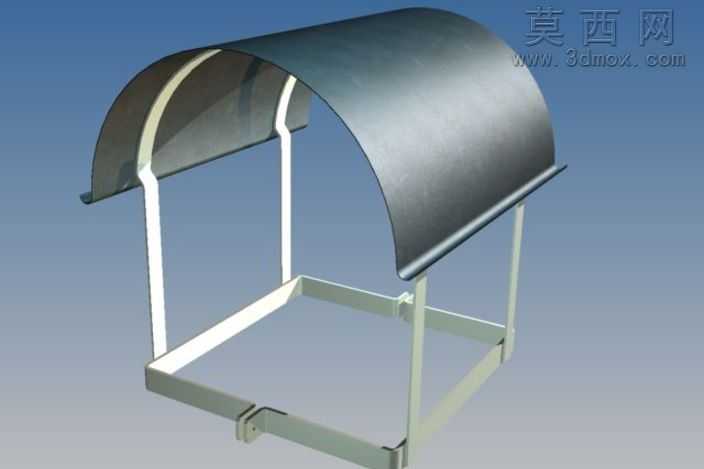

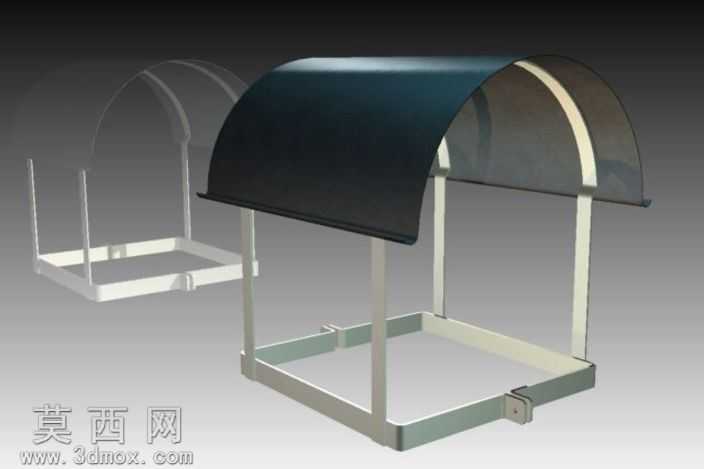

本作品为适配450mm×450mm方形烟囱出口的防雨顶盖三维模型，整体采用SolidWorks完成参数化建模，建模过程全程遵循实际钣金加工的工艺逻辑，所有折弯、卡扣、装配间隙均预留了合理的生产公差，可直接导出工程图用于下料生产。模型主体分为拱形防雨罩面、方形支撑立柱、底部固定抱箍三个核心结构模块，建模时先绘制底部方形抱箍的基准草图，通过拉伸、薄壁特征生成抱箍的框体结构，在框体对应位置设计快拆式卡扣结构，方便现场安装时无需焊接即可快速固定在烟囱出口端，卡扣的配合间隙经过反复校核，既保证安装时的操作便利性，也能避免长期户外使用出现松动脱落的问题。支撑立柱采用等截面方管结构，四根立柱垂直固定在抱箍框体的四个角点，立柱与抱箍、立柱与顶部拱形罩面的连接位置均做了圆角过渡处理，避免应力集中导致的结构断裂，同时也能减少户外风阻对整体结构的影响。顶部拱形防雨罩采用半圆柱曲面造型，建模时通过圆弧草图拉伸生成曲面，再通过加厚特征生成等厚度的罩面实体，罩面边缘向外延伸出一定宽度的导水边，可引导雨水顺着罩面边缘滴落，避免雨水顺着烟囱内壁倒灌进入排烟通道。材质渲染阶段，底部抱箍与支撑立柱赋予哑光银白金属材质，模拟镀锌方管的表面质感，调整材质的粗糙度与反射参数，还原镀锌构件轻微的金属反光与磨砂质感；顶部拱形防雨罩面赋予深黑色哑光钣金材质，模拟彩钢防雨罩的表面效果，适当降低材质的反射率，避免渲染时出现过强的高光失真。场景渲染采用渐变灰色背景，搭配柔和的三点布光，主光源从侧上方照射，清晰呈现拱形罩面的曲面弧度与支撑结构的空间层次，辅助光源补亮结构暗部，避免阴影区域过黑丢失细节，背光源勾勒出模型的整体轮廓，让模型与背景形成清晰的层次区分。设计过程中充分考虑了户外使用的实际需求，拱形曲面相比传统平面顶盖拥有更好的抗风载能力，不会出现平顶积水积雪增加结构荷载的问题，整体结构无多余装饰部件，所有构件均为常规钣金加工可实现的形态，无需开模即可小批量生产，安装时仅需通过底部抱箍的卡扣锁紧即可完成固定，无需在烟囱壁上打孔破坏原有烟囱结构，适配各类方形截面的民用、工业烟囱出口的防雨防护需求，模型的所有尺寸均做了参数化关联，可通过修改基准草图的尺寸参数快速适配其他规格的烟囱出口，具备较强的通用性与修改便利性。
