七叶片可调光圈虹膜机械结构

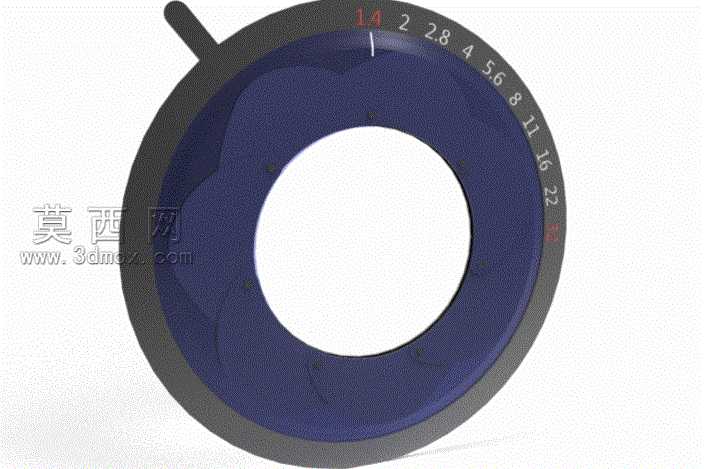

本作品为七叶片式可调虹膜光阑的三维建模成果，整体采用同轴环形布局设计，建模过程中严格遵循机械传动的运动逻辑，先完成固定基座环、调节拨杆、叶片转轴等基础零件的参数化绘制，再通过装配约束将七片弧形叶片依次铰接在基座的对应定位点位，确保每片叶片的转动轨迹完全重合，不会出现运动干涉。建模时对叶片的曲面轮廓做了精准拟合，每片叶片的边缘曲线都经过反复校验，保证调节过程中中心通光孔始终保持正圆形，从最小通光孔径到最大通光孔径的全行程调节顺滑无卡顿。材质渲染阶段，外环调节刻度圈采用哑光黑色硬质金属材质，表面做细腻的磨砂质感处理，刻度数字采用凹刻填色工艺呈现，清晰标注1.4、2、2.8、4、5.6、8、11、16、22等常规光圈档位，方便调节时快速定位；叶片部分采用深蓝色哑光金属薄片材质，模拟真实光圈叶片的轻薄金属质感，表面添加细微的拉丝纹理提升真实度；中心通光区域做通透留白处理，还原光阑的通光功能特性。结构设计上，外置的单拨杆与内部联动环相连，转动拨杆即可带动所有叶片同步绕各自转轴转动，实现通光孔径的连续无级调节，整体结构紧凑，传动路径简洁，没有多余的冗余零件，既还原了传统光学虹膜的经典机械结构，也保证了模型的可装配性与运动仿真可行性，可用于光学机械结构教学、光圈原理演示、相关光学设备的结构参考等场景。
