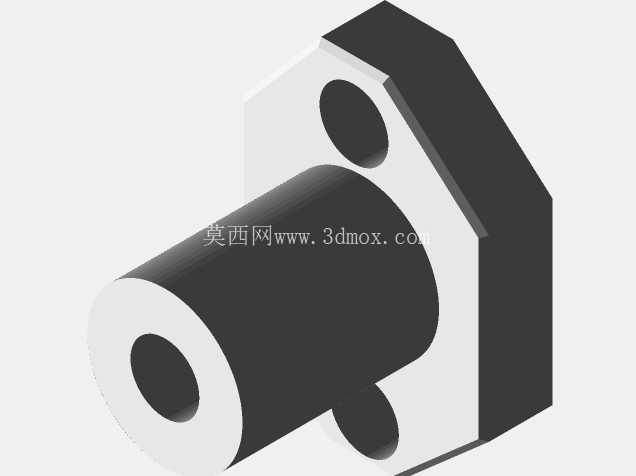

带法兰定位基座的紧固连接螺柱结构

　　在电源类设备的装配环节，这类带一体式法兰基座的螺柱结构，是解决内部绕组、骨架与壳体之间定位紧固的核心连接件，不同于普通外六角或内六角螺丝，它的结构设计完全适配变压器内部紧凑的安装空间，不需要额外搭配平垫或弹垫就能实现稳定的压紧定位，减少装配环节的零件清点与预装步骤，适配产线快速装配的作业需求。从实际应用场景来看，这类螺柱多用于小型电源变压器的层间固定，当变压器绕组绕制完成后，需要将绝缘骨架与外部金属外壳进行刚性连接，同时要保证连接点不会因为设备运行时的微幅振动出现松脱，法兰盘上的两个对称通孔就是为了穿入定位销或者小规格自攻螺钉，在螺柱拧入骨架预埋铜螺母后，通过法兰孔的二次定位，彻底限制螺柱的周向转动自由度，哪怕设备长期处于工频振动的工况下，连接点也不会出现回松移位的问题。设计这类零件的时候，首先要考量的是安装边界的限制，小型电源变压器的内部安装空间往往只有几厘米见方，螺柱的主体圆柱外径不能超过骨架上预留的安装凸台直径，否则会干涉到周边的绕组走线，法兰盘的厚度也要控制在合理范围，太厚会挤占绕组与外壳之间的绝缘间隙，太薄则会降低法兰盘的承压能力，当螺丝拧紧力矩达到工艺要求值时，法兰盘不能出现翘曲变形，否则会导致绝缘骨架局部受压破损，埋下绝缘击穿的安全隐患。

　　螺柱中心的通孔是这类零件的另一个设计关键点，它不是减重结构，而是为了穿入接地导线或者过线用的，部分低压电源变压器需要将金属外壳的接地端通过螺柱中心孔引到内部绕组的接地焊片上，中心孔的孔径要匹配常规接地导线的线径，同时孔口要做倒角处理，避免穿线时刮破导线的绝缘层，造成接地短路的问题。法兰盘的外形做了切边处理，不是完整的圆形结构，这是为了适配变压器外壳内部的限位卡槽，安装时法兰盘的切边对准卡槽的凸筋，直接推入就能完成预定位，不需要操作人员手动调整螺柱的周向角度，能有效提升装配效率，两个安装孔的中心距要和外壳上的定位凸点严格匹配，公差控制在零点几毫米的范围内，保证装配时定位销能顺利穿入，不会出现孔位错位需要强行掰动零件的情况。从功能特性上来说，这类螺柱的螺纹部分一般采用细牙螺纹，相比粗牙螺纹，细牙螺纹的自锁性能更好，在振动工况下的防松能力更强，而且细牙螺纹的螺距更小，拧紧时的进给量更精准，能更好地控制压紧力，避免因为拧紧力过大压裂绝缘骨架。螺纹的收尾部分要做退刀槽处理，保证螺纹能完全拧入预埋螺母，不会出现螺纹尾部顶住螺母端面导致压紧不到位的问题，螺柱与法兰盘的衔接处要做圆角过渡，避免应力集中，在设备受到外力冲击时，衔接位置不会出现断裂的问题。

　　在实际选型应用中，这类螺柱的材质一般会根据变压器的使用环境选择，常规室内使用的电源变压器可以采用镀锌碳钢材质，成本较低且能满足常规的防锈要求，如果是在潮湿或者有腐蚀性气体的环境下使用，则需要选用不锈钢材质，或者在表面做达克罗涂层处理，提升零件的耐锈蚀能力。安装时要注意，螺柱拧入骨架螺母的力矩不能超过工艺规定的上限，否则会导致骨架上的预埋螺母松脱，造成整个连接结构失效，法兰盘与骨架接触面之间可以根据绝缘需求添加薄绝缘垫片，避免金属法兰盘直接接触绕组的绝缘层，长期摩擦导致绝缘层破损。

　　很多结构设计人员在选型这类连接件的时候，往往会忽略法兰切边的定位作用，选用普通圆形法兰的螺柱，结果在装配时需要反复调整螺柱角度才能对准安装孔，大幅降低了产线的装配效率，甚至会因为孔位不对中导致螺丝斜着拧入，损坏外壳上的安装柱。这类一体式结构的螺柱相比分体式的螺丝加垫片组合，零件数量更少，装配时的累积误差更小，连接刚性更强，特别适合批量生产的小型电源类产品，在设计三维模型的时候，要重点关注法兰切边的角度、安装孔的位置度、螺纹的有效长度以及中心孔的同轴度，这些参数直接影响到零件的实际装配效果，如果模型的孔位公差设置不合理，生产出来的零件就会出现装配干涉的问题，需要二次修配才能使用，反而增加了生产成本。
