10mm导轨安装L型加强固定角码结构

　　在工业电气柜、设备机架的组装作业中，导轨是承载断路器、接线端子、小型继电器这类电气元件的核心基础载体，常规的导轨安装多依赖柜体侧板的预冲孔配合卡扣完成固定，但在非标准开孔的改装场景、或是需要在机架型材上额外拓展导轨安装位的工况下，这类一体式的L型固定角码就成为了可靠的连接解决方案。这款固定件的核心适配场景是10mm宽度的标准安装导轨，日常作业中常见的C型电气导轨、小型设备滑动导向导轨都能通过这个角码完成垂直面的转接固定，解决了不同安装基面无法直接固定导轨的痛点，比如在铝型材框架的垂直立面加装横向导轨、或是在薄钣金柜体内侧补强导轨安装位时，这类角码可以分散导轨承载的载荷，避免薄钣金受力变形导致导轨脱落、元件移位的问题。

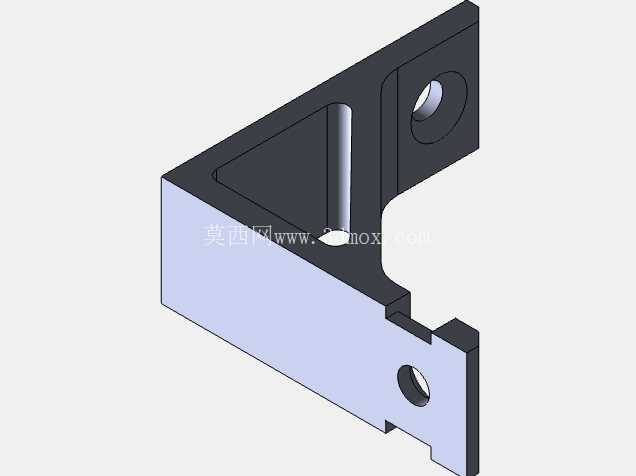

　　从结构设计来看，这款角码采用了直角折弯的L型主体构型，两个互相垂直的安装面分别对应安装基面与导轨的贴合固定，其中靠上的安装面加工了一个带沉台的圆形通孔，这个孔位是用于穿设自攻螺钉或是机牙螺栓，将角码整体锁紧在墙面、型材、钣金等固定基面上，沉台结构可以让螺栓头完全埋入零件表面，不会突出平面干涉后续导轨的安装贴合；下方的安装面同样设置了一个圆形通孔，这个孔位用于配合螺栓将导轨锁紧在角码上，两个孔位的孔径都做了适配常用M4、M5规格紧固件的设计，安装时不需要额外扩孔，常规的电气安装紧固件就能直接使用。考虑到角码在承载导轨及上面安装的电气元件时，直角折弯位置会承受持续的弯矩，尤其是导轨上装满元件后，长期受力容易出现直角处张开变形的问题，这款角码在两个安装面的直角内侧设置了三角形的加强筋结构，加强筋从直角根部一直延伸到两个安装面的近中部位置，大幅提升了角件的抗弯截面模量，不需要额外增加零件的整体壁厚就能获得足够的结构强度，既控制了零件的整体重量，也减少了原材料的消耗，适合批量加工生产。

　　在安装边界的设计上，这款角码的整体轮廓做了切边避让处理，下方安装面的端部做了缺口式的让位结构，这个结构是为了避开导轨端部的卡扣、或是相邻安装的其他元件的干涉位，安装时不需要额外对零件进行裁切修配，就能直接贴合导轨的安装基准面；零件的所有棱边都做了小尺寸的倒角处理，没有尖锐的毛刺飞边，安装作业时不会划伤操作人员的手部，也不会刮破安装过程中涉及的导线绝缘层。从实际使用的角度来说，这类固定角码不需要复杂的安装工具，只需要常规的螺丝刀、扳手就能完成装配，单个角码可以承载单根导轨端部的固定载荷，一根1米长度以内的导轨配合两个这样的角码就能完成稳定固定，如果导轨上承载的元件重量较大，也可以在导轨中部额外增加角码补强，适配不同的载荷需求。

　　不同于市面上常见的薄铁皮冲压角码，这款角码的折弯半径做了合理的设计，既不会因为折弯半径过小导致折弯处出现应力集中开裂的问题，也不会因为折弯半径过大导致两个安装面的直角精度不足，安装后导轨的直线度可以得到有效保证，不会出现导轨倾斜导致上面安装的电气元件卡滞、滑动不畅的问题。在零件的加工工艺适配性上，这个结构既可以采用钣金冲压折弯的工艺批量生产，也可以采用整块铝材铣削加工用于小批量的定制场景，不同工艺生产的零件都能保证安装孔位的位置度、安装面的平面度要求，满足不同成本预算的项目需求。日常设备维护中，如果出现原有导轨固定位损坏、需要额外加装导轨的情况，这类角码可以直接在现有基面打孔安装，不需要对原有设备结构进行大规模改动，大幅降低了设备改装、维护的作业难度，也减少了改装过程中对原有设备结构强度的破坏。
